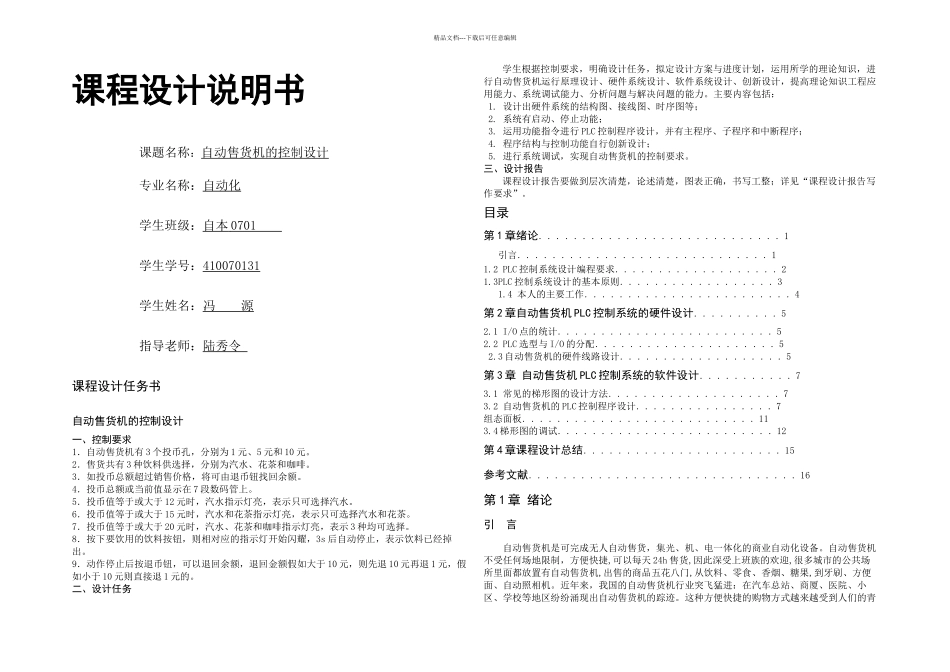

精品文档---下载后可任意编辑课程设计说明书课题名称：自动售货机的控制设计专业名称：自动化学生班级：自本 0701 学生学号：410070131学生姓名：冯 源指导老师：陆秀令 课程设计任务书自动售货机的控制设计一、控制要求1．自动售货机有 3 个投币孔，分别为 1 元、5 元和 10 元
2．售货共有 3 种饮料供选择，分别为汽水、花茶和咖啡
3．如投币总额超过销售价格，将可由退币钮找回余额
4．投币总额或当前值显示在 7 段数码管上
5．投币值等于或大于 12 元时，汽水指示灯亮，表示只可选择汽水
6．投币值等于或大于 15 元时，汽水和花茶指示灯亮，表示只可选择汽水和花茶
7．投币值等于或大于 20 元时，汽水、花茶和咖啡指示灯亮，表示 3 种均可选择
8．按下要饮用的饮料按钮，则相对应的指示灯开始闪耀，3s 后自动停止，表示饮料已经掉出
9．动作停止后按退币钮，可以退回余额，退回金额假如大于 10 元，则先退 10 元再退 1 元，假如小于 10 元则直接退 1 元的
二、设计任务学生根据控制要求，明确设计任务，拟定设计方案与进度计划，运用所学的理论知识，进行自动售货机运行原理设计、硬件系统设计、软件系统设计、创新设计，提高理论知识工程应用能力、系统调试能力、分析问题与解决问题的能力
主要内容包括：1
设计出硬件系统的结构图、接线图、时序图等；2
系统有启动、停止功能；3
运用功能指令进行 PLC 控制程序设计，并有主程序、子程序和中断程序；4
程序结构与控制功能自行创新设计；5
进行系统调试，实现自动售货机的控制要求
三、设计报告课程设计报告要做到层次清楚，论述清楚，图表正确，书写工整；详见“课程设计报告写作要求”
目录第 1 章绪论．．．．．．．．．．．．．．．．．．．．．．．．．．．．1引言．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1
