PLC的自动售货机的课程设计[1]

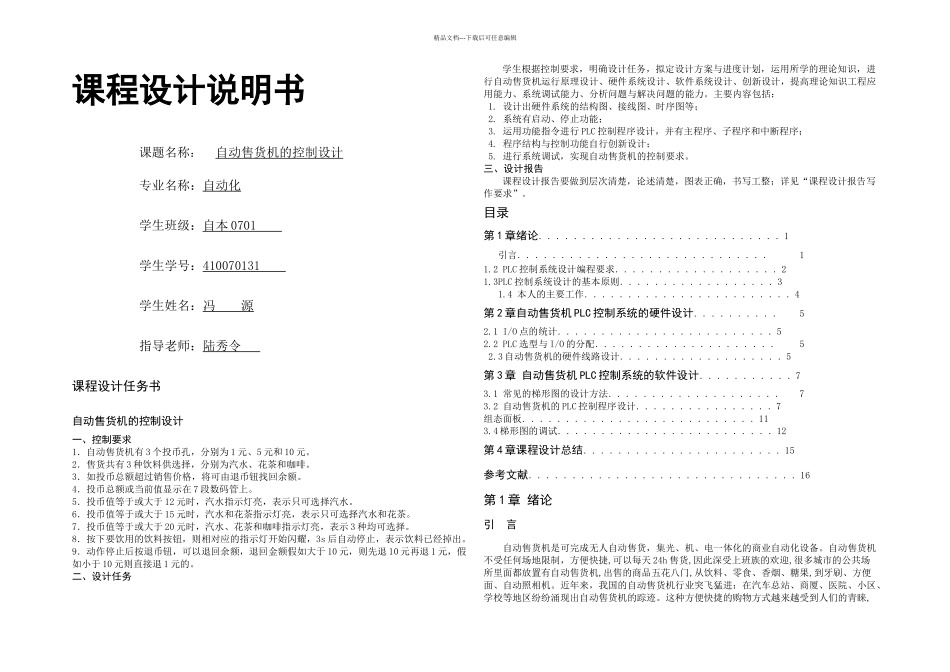

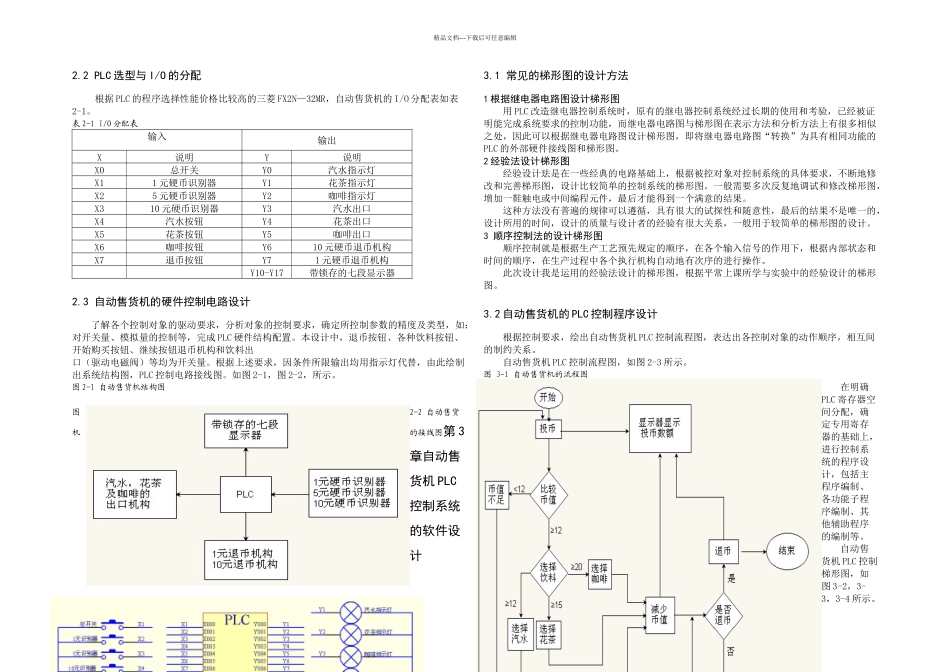

精品文档---下载后可任意编辑课程设计说明书课题名称：自动售货机的控制设计专业名称：自动化学生班级：自本 0701 学生学号：410070131 学生姓名：冯 源指导老师：陆秀令 课程设计任务书自动售货机的控制设计一、控制要求1．自动售货机有 3 个投币孔，分别为 1 元、5 元和 10 元。2．售货共有 3 种饮料供选择，分别为汽水、花茶和咖啡。3．如投币总额超过销售价格，将可由退币钮找回余额。4．投币总额或当前值显示在 7 段数码管上。5．投币值等于或大于 12 元时，汽水指示灯亮，表示只可选择汽水。6．投币值等于或大于 15 元时，汽水和花茶指示灯亮，表示只可选择汽水和花茶。7．投币值等于或大于 20 元时，汽水、花茶和咖啡指示灯亮，表示 3 种均可选择。8．按下要饮用的饮料按钮，则相对应的指示灯开始闪耀，3s 后自动停止，表示饮料已经掉出。9．动作停止后按退币钮，可以退回余额，退回金额假如大于 10 元，则先退 10 元再退 1 元，假如小于 10 元则直接退 1 元的。二、设计任务学生根据控制要求，明确设计任务，拟定设计方案与进度计划，运用所学的理论知识，进行自动售货机运行原理设计、硬件系统设计、软件系统设计、创新设计，提高理论知识工程应用能力、系统调试能力、分析问题与解决问题的能力。主要内容包括：1. 设计出硬件系统的结构图、接线图、时序图等；2. 系统有启动、停止功能；3. 运用功能指令进行 PLC 控制程序设计，并有主程序、子程序和中断程序；4. 程序结构与控制功能自行创新设计；5. 进行系统调试，实现自动售货机的控制要求。三、设计报告课程设计报告要做到层次清楚，论述清楚，图表正确，书写工整；详见“课程设计报告写作要求”。目录第 1 章绪论．．．．．．．．．．．．．．．．．．．．．．．．．．．．1引言．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11.2 PLC 控制系统设计编程要求．．．．．．．．．．．．．．．．．．．21.3PLC 控制系统设计的基本原则．．．．．．．．．．．．．．．．．．31.4 本人的主要工作．．．．．．．．．．．．．．．．．．．．．．．．4第 2 章自动售货机 PLC 控制系统的硬件设计．．．．．．．．．．52.1 I/O 点的统计．．．．．．．．．．．．．．．．．．．．．．．．．52.2 PLC 选型与 I/O 的分配．．．．．．．．．．．．．．．．．．．．．5 2.3 自动售货机的硬件线路设计．．．．．．．．．...
