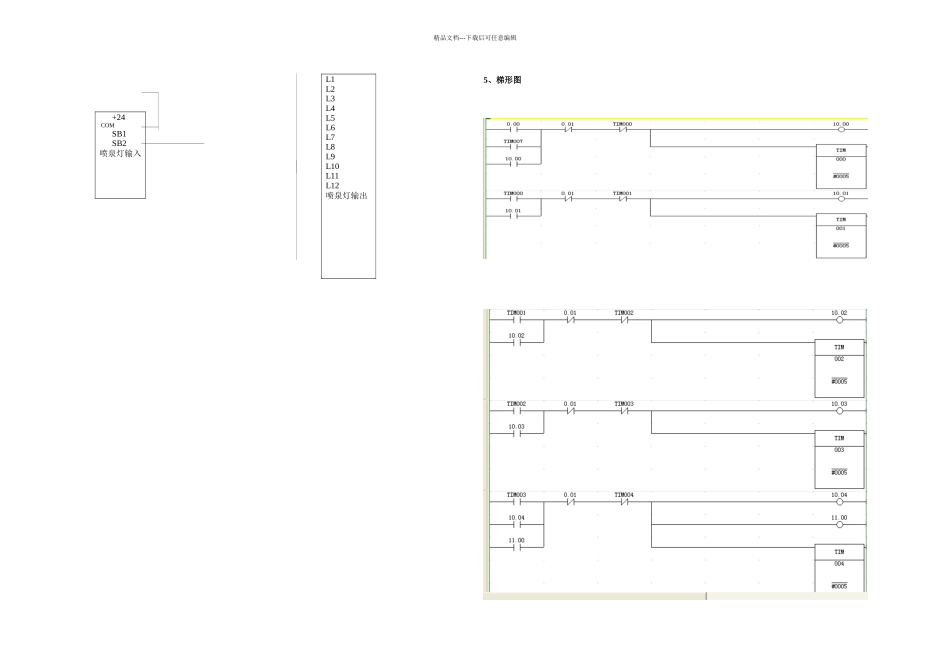

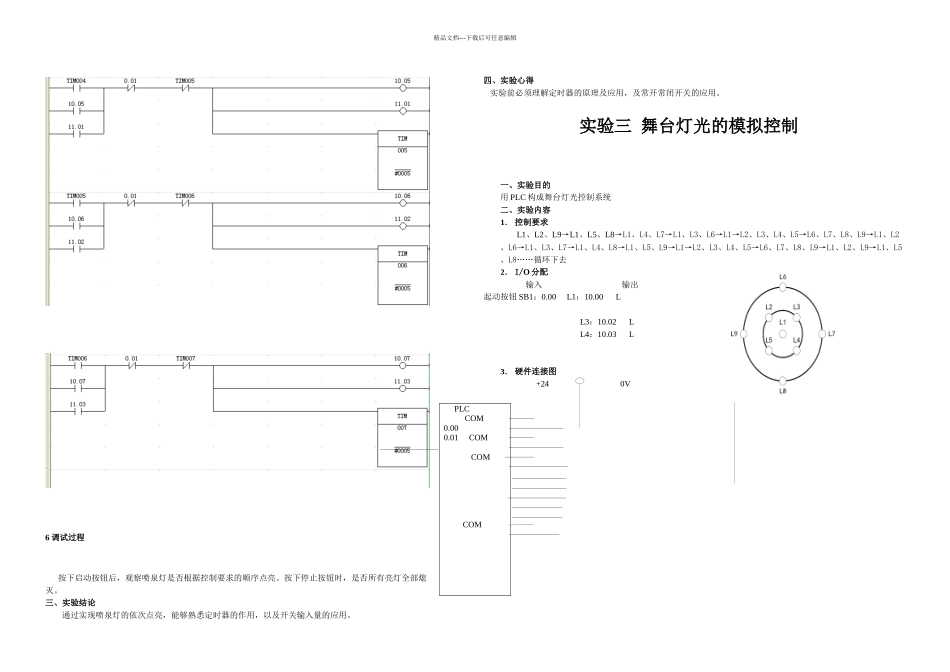

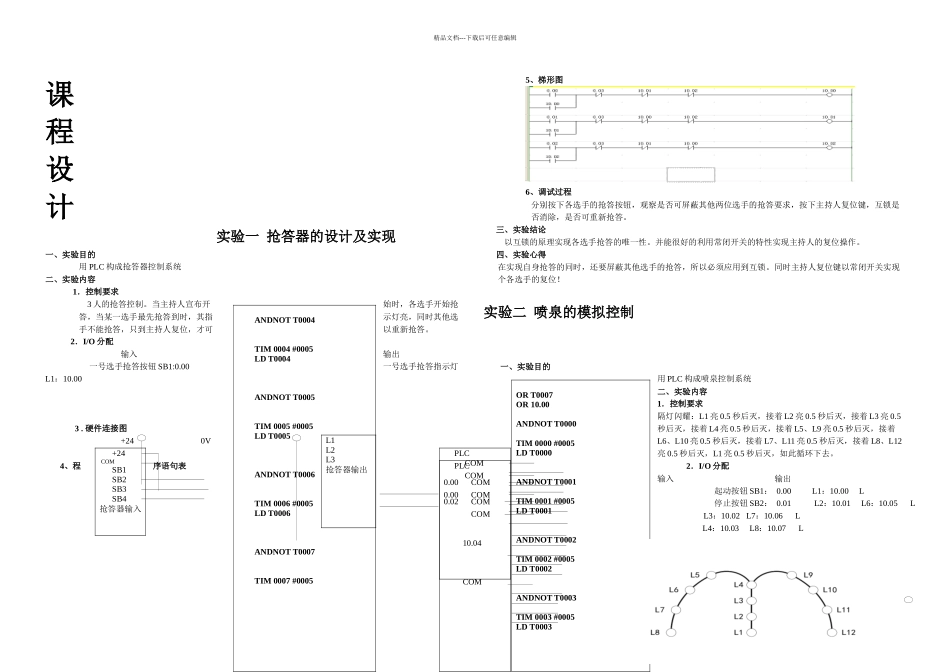

精品文档---下载后可任意编辑课程设计实验一 抢答器的设计及实现一、实验目的用 PLC 构成抢答器控制系统二、实验内容1．控制要求3 人的抢答控制。当主持人宣布开始时，各选手开始抢答，当某一选手最先抢答到时，其指示灯亮，同时其他选手不能抢答，只到主持人复位，才可以重新抢答。 2．I/O 分配 输入 输出 一号选手抢答按钮 SB1:0.00 一号选手抢答指示灯L1：10.00 3 . 硬件连接图 +24 0V 4、程序语句表5、梯形图6、调试过程分别按下各选手的抢答按钮，观察是否可屏蔽其他两位选手的抢答要求，按下主持人复位键，互锁是否消除，是否可重新抢答。三、实验结论 以互锁的原理实现各选手抢答的唯一性。并能很好的利用常闭开关的特性实现主持人的复位操作。四、实验心得在实现自身抢答的同时，还要屏蔽其他选手的抢答，所以必须应用到互锁。同时主持人复位键以常闭开关实现个各选手的复位！实验二 喷泉的模拟控制一、实验目的用 PLC 构成喷泉控制系统二、实验内容1．控制要求隔灯闪耀：L1 亮 0.5 秒后灭，接着 L2 亮 0.5 秒后灭，接着 L3 亮 0.5秒后灭，接着 L4 亮 0.5 秒后灭，接着 L5、L9 亮 0.5 秒后灭，接着L6、L10 亮 0.5 秒后灭，接着 L7、L11 亮 0.5 秒后灭，接着 L8、L12亮 0.5 秒后灭，L1 亮 0.5 秒后灭，如此循环下去。2．I/O 分配输入 输出起动按钮 SB1： 0.00 L1：10.00 L停止按钮 SB2： 0.01 L2：10.01 L6：10.05 LL3：10.02 L7：10.06 LL4：10.03 L8：10.07 L图 1 喷泉控制示意图3.程序语句表4.硬件连接图 +24 0V PLC COM0.00 COM0.02 COM +24 COM SB1 SB2 SB3 SB4抢答器输入L1L2L3抢答器输出 OR T0007OR 10.00ANDNOT T0000TIM 0000 #0005LD T0000ANDNOT T0001TIM 0001 #0005LD T0001ANDNOT T0002TIM 0002 #0005LD T0002ANDNOT T0003TIM 0003 #0005LD T0003ANDNOT T0004TIM 0004 #0005LD T0004ANDNOT T0005TIM 0005 #0005LD T0005ANDNOT T0006TIM 0006 #0005LD T0006ANDNOT T0007TIM 0007 #0005 PLC COM0.00 COM COM 10.04 COM精品文档---下载后可任意编辑5、梯形图 +24 COM SB1 SB2喷泉灯输入L1L2L3L4L5L6L7L8L9L10L11L12喷泉灯输出 精品文档---下载后可任意编辑6 调试过程按下启动按钮后，观察喷泉灯是否根据控制要求的顺序点亮。按下停止按钮时，是否所有亮灯全部熄灭。三、实验结论通过实现喷泉灯...
