QAY全地面起重机技术规格解析

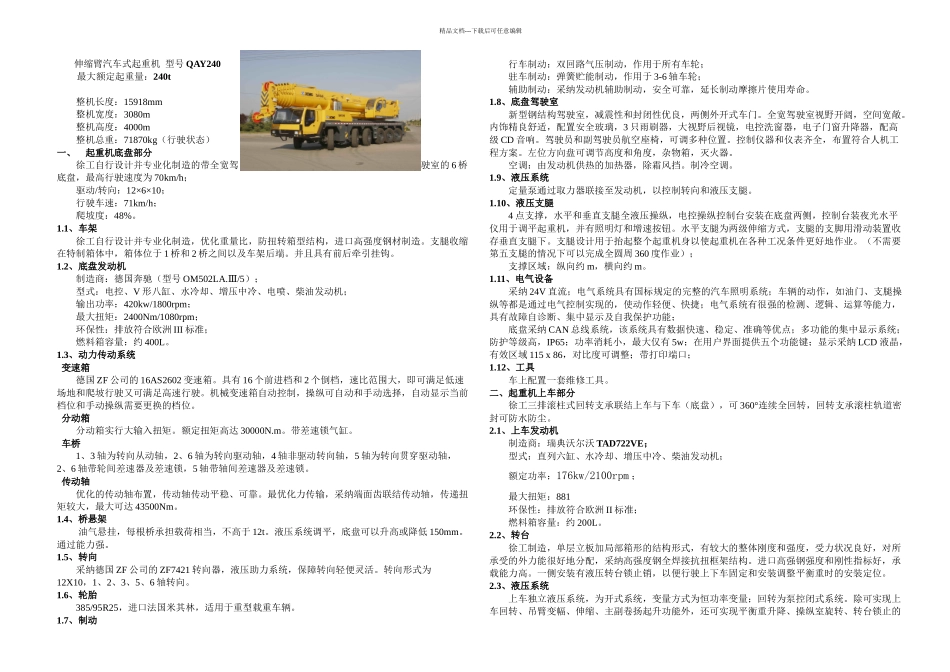

精品文档---下载后可任意编辑伸缩臂汽车式起重机 型号 QAY240最大额定起重量：240t整机长度：15918mm整机宽度：3080m整机高度：4000m整机总重：71870kg（行驶状态）一、 起重机底盘部分徐工自行设计并专业化制造的带全宽驾驶室的 6 桥底盘，最高行驶速度为 70km/h；驱动/转向：12×6×10；行驶车速：71km/h；爬坡度：48%。1.1、车架徐工自行设计并专业化制造，优化重量比，防扭转箱型结构，进口高强度钢材制造。支腿收缩在特制箱体中，箱体位于 1 桥和 2 桥之间以及车架后端。并且具有前后牵引挂钩。1.2、底盘发动机制造商：德国奔驰（型号 OM502LA./5Ⅲ ）；型式：电控、V 形八缸、水冷却、增压中冷、电喷、柴油发动机；输出功率：420kw/1800rpm；最大扭矩：2400Nm/1080rpm；环保性：排放符合欧洲 III 标准；燃料箱容量：约 400L。1.3、动力传动系统 变速箱德国 ZF 公司的 16AS2602 变速箱。具有 16 个前进档和 2 个倒档，速比范围大，即可满足低速场地和爬坡行驶又可满足高速行驶。机械变速箱自动控制，操纵可自动和手动选择，自动显示当前档位和手动操纵需要更换的档位。 分动箱分动箱实行大输入扭矩。额定扭矩高达 30000N.m。带差速锁气缸。 车桥1、3 轴为转向从动轴，2、6 轴为转向驱动轴，4 轴非驱动转向轴，5 轴为转向贯穿驱动轴，2、6 轴带轮间差速器及差速锁，5 轴带轴间差速器及差速锁。 传动轴优化的传动轴布置，传动轴传动平稳、可靠。最优化力传输，采纳端面齿联结传动轴，传递扭矩较大，最大可达 43500Nm。1.4、桥悬架 油气悬挂，每根桥承担载荷相当，不高于 12t。液压系统调平，底盘可以升高或降低 150mm。通过能力强。1.5、转向采纳德国 ZF 公司的 ZF7421 转向器，液压助力系统，保障转向轻便灵活。转向形式为12X10，1、2、3、5、6 轴转向。1.6、轮胎385/95R25，进口法国米其林，适用于重型载重车辆。1.7、制动行车制动：双回路气压制动，作用于所有车轮；驻车制动：弹簧贮能制动，作用于 3-6 轴车轮；辅助制动：采纳发动机辅助制动，安全可靠，延长制动摩擦片使用寿命。1.8、底盘驾驶室新型钢结构驾驶室，减震性和封闭性优良，两侧外开式车门。全宽驾驶室视野开阔，空间宽敞。内饰精良舒适，配置安全玻璃，3 只雨刷器，大视野后视镜，电控洗窗器，电子门窗升降器，配高级 CD 音响。驾驶员和副驾驶员航空座椅，可调多种位置。控制仪器和仪表齐全，布置符合人机工程方案。左位方...
