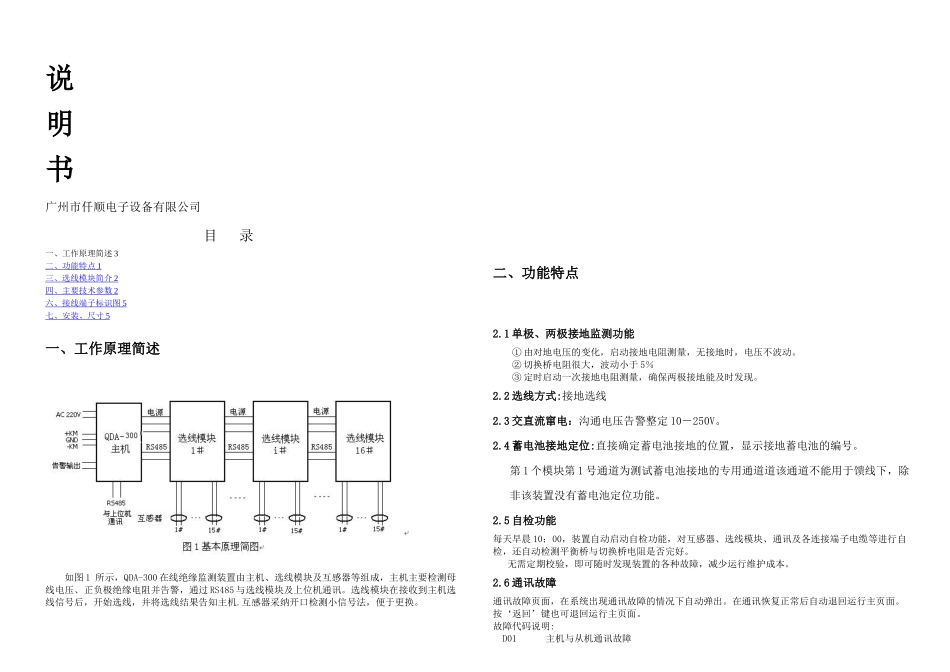

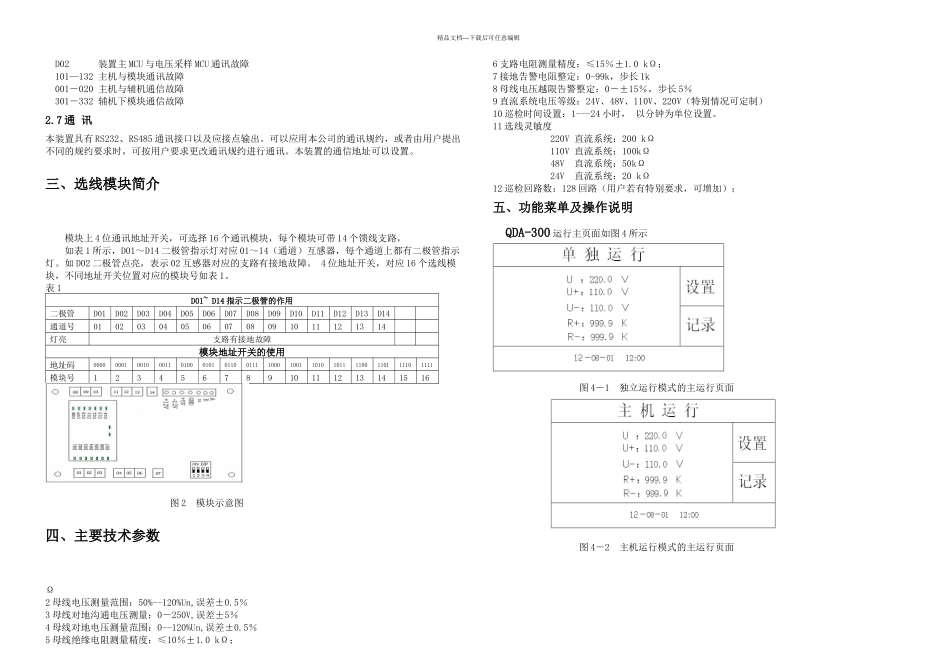

说明书广州市仟顺电子设备有限公司目 录一、工作原理简述 3二、功能特点 1 三、选线模块简介 2 四、主要技术参数 2 六、接线端子标识图 5 七、安装、尺寸 5 一、工作原理简述如图 1 所示，QDA-300 在线绝缘监测装置由主机、选线模块及互感器等组成，主机主要检测母线电压、正负极绝缘电阻并告警，通过 RS485 与选线模块及上位机通讯。选线模块在接收到主机选线信号后，开始选线，并将选线结果告知主机.互感器采纳开口检测小信号法，便于更换。二、功能特点2.1 单极、两极接地监测功能① 由对地电压的变化，启动接地电阻测量，无接地时，电压不波动。② 切换桥电阻很大，波动小于 5％③ 定时启动一次接地电阻测量，确保两极接地能及时发现。2.2 选线方式:接地选线2.3 交直流窜电：沟通电压告警整定 10－250V。2.4 蓄电池接地定位:直接确定蓄电池接地的位置，显示接地蓄电池的编号。 第 1 个模块第 1 号通道为测试蓄电池接地的专用通道道该通道不能用于馈线下，除非该装置没有蓄电池定位功能。2.5 自检功能每天早晨 10：00，装置自动启动自检功能，对互感器、选线模块、通讯及各连接端子电缆等进行自检，还自动检测平衡桥与切换桥电阻是否完好。 无需定期校验，即可随时发现装置的各种故障，减少运行维护成本。2.6 通讯故障通讯故障页面，在系统出现通讯故障的情况下自动弹出。在通讯恢复正常后自动退回运行主页面。按‘返回’键也可退回运行主页面。故障代码说明: D01 主机与从机通讯故障精品文档---下载后可任意编辑 D02 装置主 MCU 与电压采样 MCU 通讯故障 101—132 主机与模块通讯故障 001－020 主机与辅机通信故障 301－332 辅机下模块通信故障2.7 通 讯本装置具有 RS232、RS485 通讯接口以及应接点输出。可以应用本公司的通讯规约，或者由用户提出不同的规约要求时，可按用户要求更改通讯规约进行通讯。本装置的通信地址可以设置。三、选线模块简介模块上 4 位通讯地址开关，可选择 16 个通讯模块，每个模块可带 14 个馈线支路，如表 1 所示，D01～D14 二极管指示灯对应 01～14（通道）互感器，每个通道上都有二极管指示灯。如 D02 二极管点亮，表示 02 互感器对应的支路有接地故障。 4 位地址开关，对应 16 个选线模块，不同地址开关位置对应的模块号如表 1。表 1D01~ D14 指示二极管的作用二极管D01D02D03D04D05D06D07D08D09D10D11D12D13D14通道号010203040506...
