Q六冲程柴油机配气机构设计

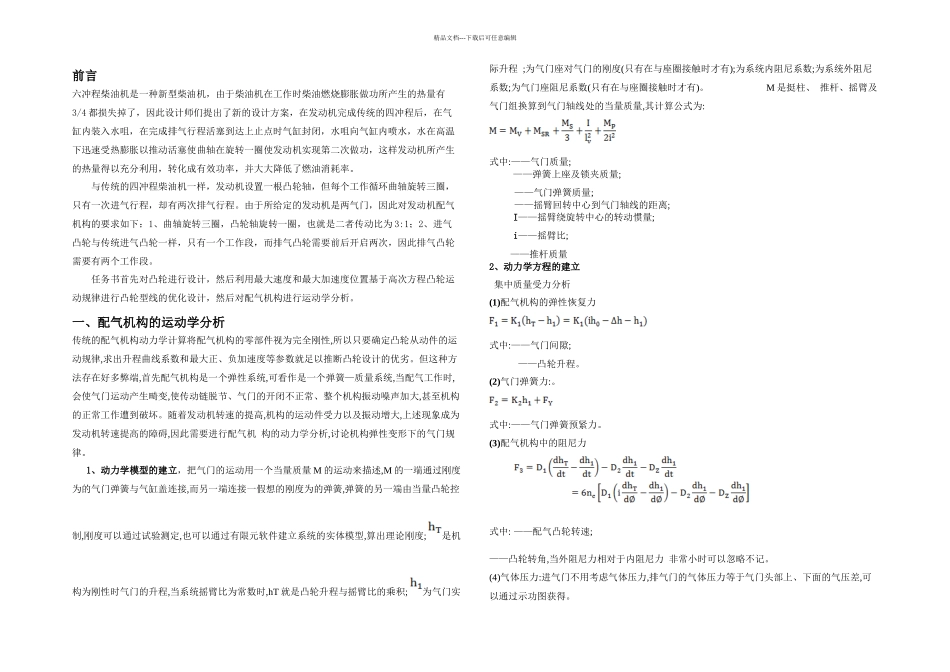

Q六冲程柴油机配气机构设计_第1页
1/8

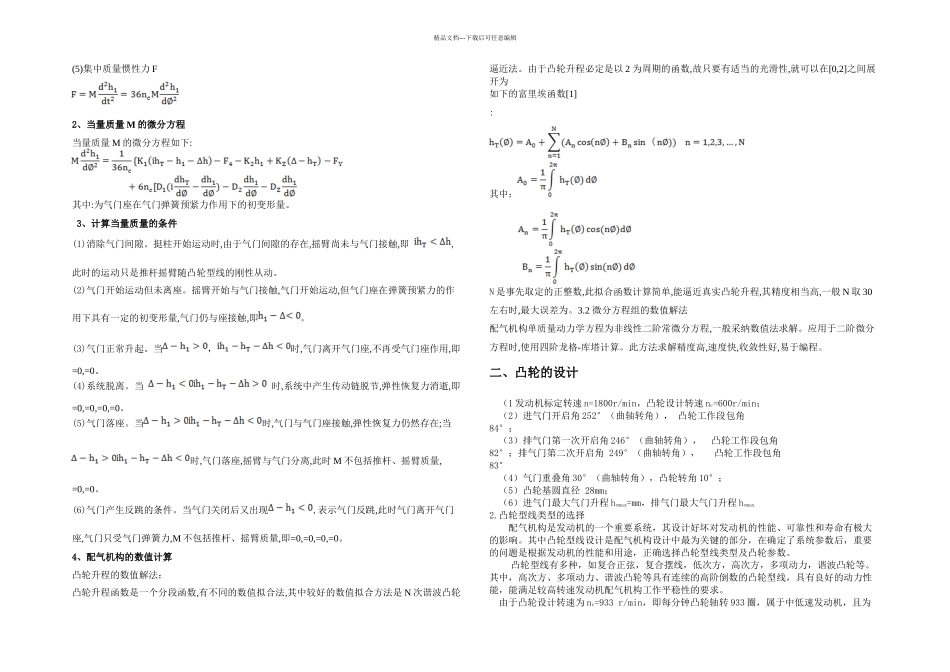

Q六冲程柴油机配气机构设计_第2页
2/8

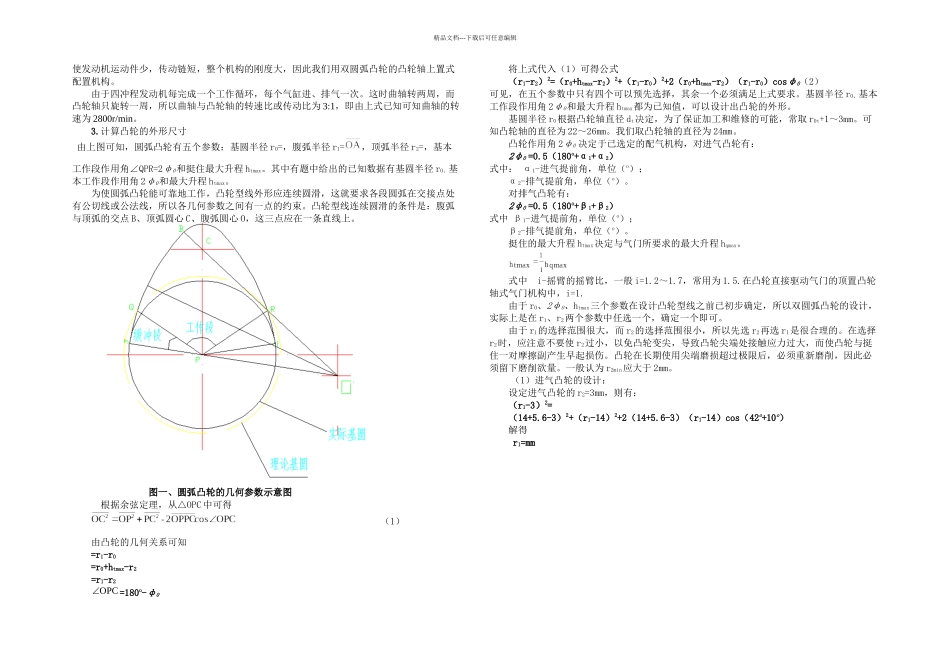

Q六冲程柴油机配气机构设计_第3页
3/8
精品文档---下载后可任意编辑前言六冲程柴油机是一种新型柴油机,由于柴油机在工作时柴油燃烧膨胀做功所产生的热量有3/4 都损失掉了,因此设计师们提出了新的设计方案,在发动机完成传统的四冲程后,在气缸内装入水咀,在完成排气行程活塞到达上止点时气缸封闭,水咀向气缸内喷水,水在高温下迅速受热膨胀以推动活塞使曲轴在旋转一圈使发动机实现第二次做功,这样发动机所产生的热量得以充分利用,转化成有效功率,并大大降低了燃油消耗率。与传统的四冲程柴油机一样,发动机设置一根凸轮轴,但每个工作循环曲轴旋转三圈,只有一次进气行程,却有两次排气行程。由于所给定的发动机是两气门,因此对发动机配气机构的要求如下:1、曲轴旋转三圈,凸轮轴旋转一圈,也就是二者传动比为 3:1;2、进气凸轮与传统进气凸轮一样,只有一个工作段,而排气凸轮需要前后开启两次,因此排气凸轮需要有两个工作段。任务书首先对凸轮进行设计,然后利用最大速度和最大加速度位置基于高次方程凸轮运动规律进行凸轮型线的优化设计,然后对配气机构进行运动学分析。一、配气机构的运动学分析传统的配气机构动力学计算将配气机构的零部件视为完全刚性,所以只要确定凸轮从动件的运动规律,求出升程曲线系数和最大正、负加速度等参数就足以推断凸轮设计的优劣。但这种方法存在好多弊端,首先配气机构是一个弹性系统,可看作是一个弹簧—质量系统,当配气工作时,会使气门运动产生畸变,使传动链脱节、气门的开闭不正常、整个机构振动噪声加大,甚至机构的正常工作遭到破坏。随着发动机转速的提高,机构的运动件受力以及振动增大,上述现象成为发动机转速提高的障碍,因此需要进行配气机 构的动力学分析,讨论机构弹性变形下的气门规律。1、动力学模型的建立,把气门的运动用一个当量质量 M 的运动来描述,M 的一端通过刚度为的气门弹簧与气缸盖连接,而另一端连接一假想的刚度为的弹簧,弹簧的另一端由当量凸轮控制,刚度可以通过试验测定,也可以通过有限元软件建立系统的实体模型,算出理论刚度;是机构为刚性时气门的升程,当系统摇臂比为常数时,hT 就是凸轮升程与摇臂比的乘积;为气门实际升程 ;为气门座对气门的刚度(只有在与座圈接触时才有);为系统内阻尼系数;为系统外阻尼系数;为气门座阻尼系数(只有在与座圈接触时才有)。 M 是挺柱、 推杆、摇臂及气门组换算到气门轴线处的当量质量,其计算公式为:式中:——气门质量;——弹簧上座及锁夹质量;——气门弹簧质量;——摇臂回转...
