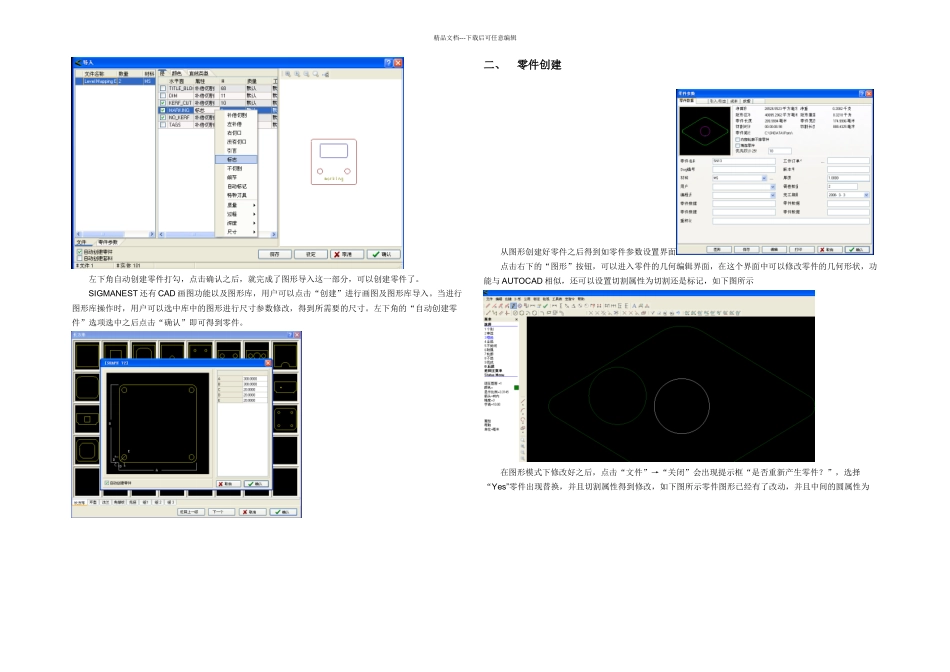

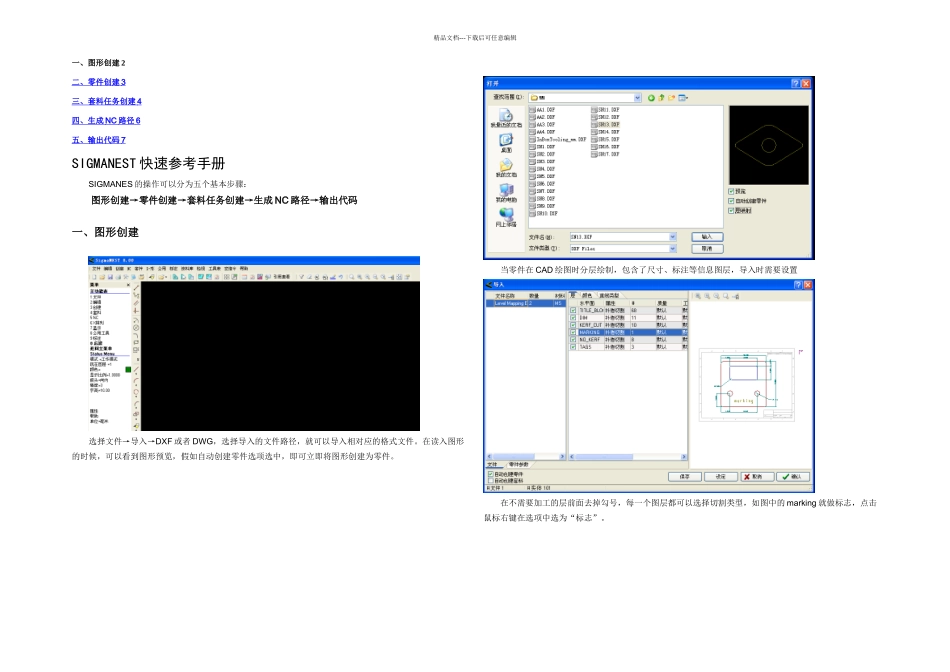

目 录Sigmanest使用者:Sigmanest 用户©南京学思,2024-快速考手册编 制: Sigmanest日 期：2024 年精品文档---下载后可任意编辑一、图形创建 2二、零件创建 3 三、套料任务创建 4 四、生成 NC 路径 6 五、输出代码 7 SIGMANEST 快速参考手册SIGMANES 的操作可以分为五个基本步骤：图形创建→零件创建→套料任务创建→生成 NC 路径→输出代码一、图形创建选择文件→导入→DXF 或者 DWG，选择导入的文件路径，就可以导入相对应的格式文件。在读入图形的时候，可以看到图形预览，假如自动创建零件选项选中，即可立即将图形创建为零件。当零件在 CAD 绘图时分层绘制，包含了尺寸、标注等信息图层，导入时需要设置在不需要加工的层前面去掉勾号，每一个图层都可以选择切割类型，如图中的 marking 就做标志，点击鼠标右键在选项中选为“标志”。精品文档---下载后可任意编辑左下角自动创建零件打勾，点击确认之后，就完成了图形导入这一部分，可以创建零件了。SIGMANEST 还有 CAD 画图功能以及图形库，用户可以点击“创建”进行画图及图形库导入。当进行图形库操作时，用户可以选中库中的图形进行尺寸参数修改，得到所需要的尺寸。左下角的“自动创建零件”选项选中之后点击“确认”即可得到零件。二、 零件创建从图形创建好零件之后得到如零件参数设置界面点击右下的“图形”按钮，可以进入零件的几何编辑界面，在这个界面中可以修改零件的几何形状，功能与 AUTOCAD 相似，还可以设置切割属性为切割还是标记，如下图所示在图形模式下修改好之后，点击“文件”→“关闭”会出现提示框“是否重新产生零件？”，选择“Yes”零件出现替换，并且切割属性得到修改，如下图所示零件图形已经有了改动，并且中间的圆属性为精品文档---下载后可任意编辑“标志”，颜色教切割的内轮廓浅。零件参数分为零件数据、引入引出、成本、纹理四部分。零件数据为零件名称、材料、厚度等基本参数，用户还可以自定义其他零件参数方便保存和寻找。引入引出可以设置零件切割的引入引出位置、方式及长度，用户可以根据需要进行修改，假如零件存进零件库的话这些参数也会一起保存，下次导入零件的时候就不需要再次设置。成本和生成的报表有关系。纹理为零件的套料参数设置，包括镜像切割、套料旋转角度及共边切割。旋转角度为自动套料时的零件可旋转角度，激光排料的旋转角度推举用增量 30 度。共边切割为零件自动套料时是否能够共边。零件参数...
