同步发电机励磁控制实验 一、实验目的 1．加深理解同步发电机励磁调节原理和励磁控制系统的基本任务； 2．了解自并励励磁方式和它励励磁方式的特点； 3．熟悉三相全控桥整流、逆变的工作波形；观察触发脉冲及其相位移动； 4．了解微机励磁调节器的基本控制方式； 5．了解电力系统稳定器的作用；观察强励现象及其对稳定的影响； 6．了解几种常用励磁限制器的作用； 7．掌握励磁调节器的基本使用方法
二、原理与说明 同步发电机的励磁系统由励磁功率单元和励磁调节器两部分组成，它们和同步发电机结合在一起就构成一个闭环反馈控制系统，称为励磁控制系统
励磁控制系统的三大基本任务是：稳定电压，合理分配无功功率和提高电力系统稳定性

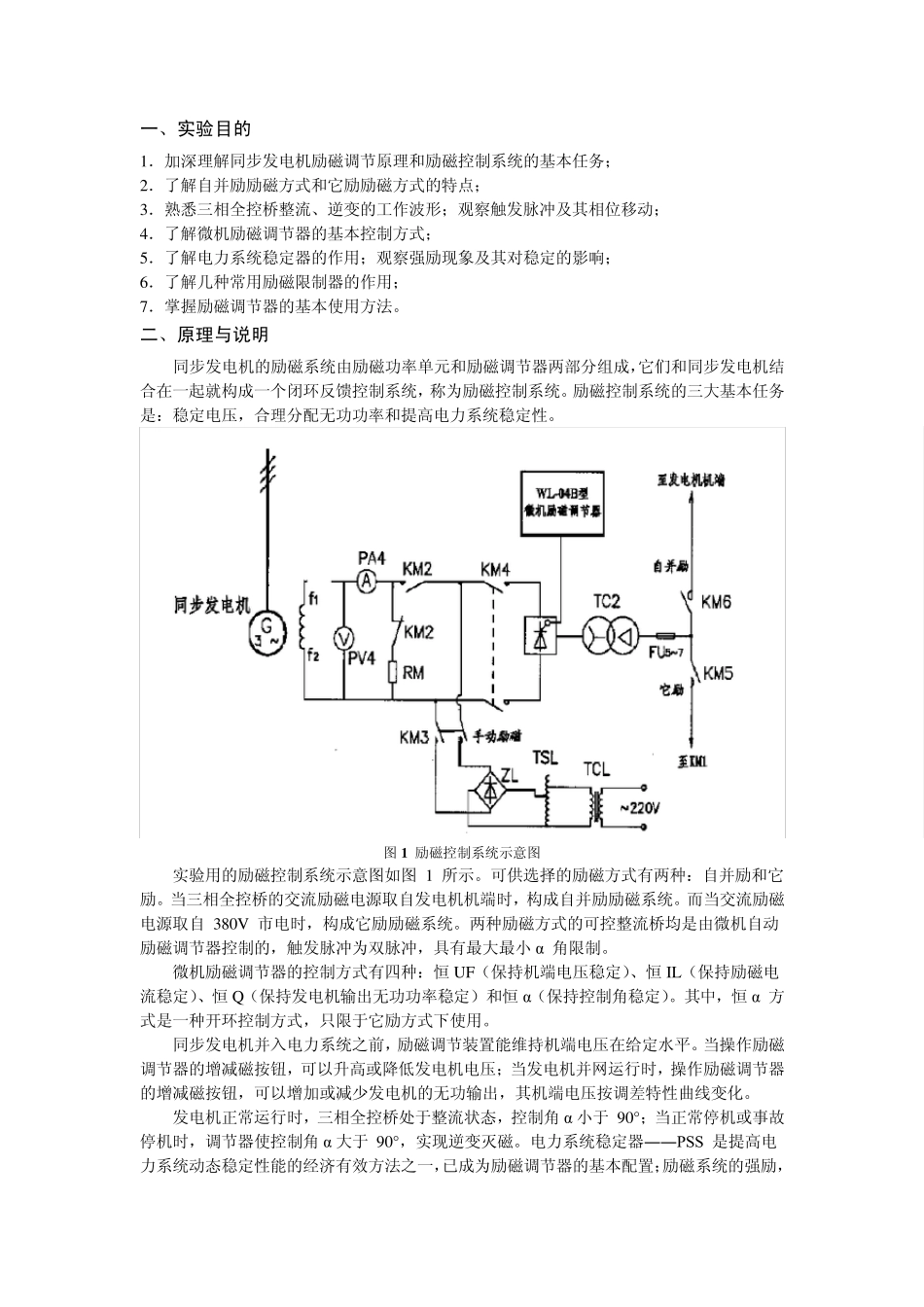

图 1 励磁控制系统示意图 实验用的励磁控制系统示意图如图 1 所示
可供选择的励磁方式有两种：自并励和它励
当三相全控桥的交流励磁电源取自发电机机端时，构成自并励励磁系统
而当交流励磁电源取自 380V 市电时，构成它励励磁系统
两种励磁方式的可控整流桥均是由微机自动励磁调节器控制的，触发脉冲为双脉冲，具有最大最小 α 角限制
微机励磁调节器的控制方式有四种：恒 UF（保持机端电压稳定）、恒 IL（保持励磁电流稳定）、恒 Q（保持发电机输出无功功率稳定）和恒 α（保持控制角稳定）
其中，恒 α 方式是一种开环控制方式，只限于它励方式下使用
同步发电机并入电力系统之前，励磁调节装置能维持机端电压在给定水平
当操作励磁调节器的增减磁按钮，可以升高或降低发电机电压；当发电机并网运行时，操作励磁调节器的增减磁按钮，可以增加或减少发电机的无功输出，其机端电压按调差特性曲线变化
发电机正常运行时，三相全控桥处于整流状态，控制角 α 小于 90°；当正常停机或事故停机时，调节器使控制角 α 大于 90°，实现逆变灭磁
电力系统稳定器― ― PSS 是提高电力系统动态稳定性能的经
