同轴式二级圆柱齿轮减速器,课程设计

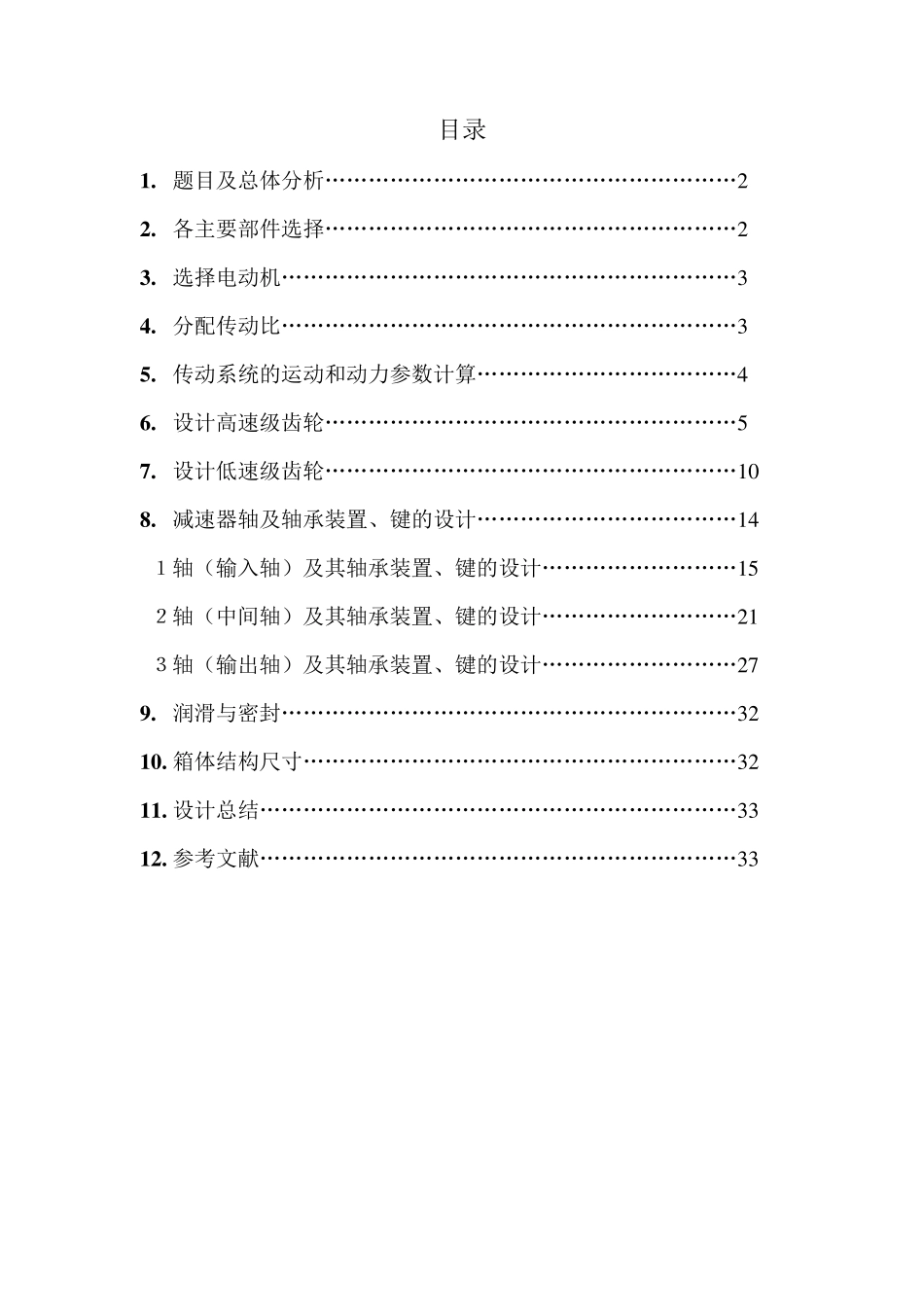

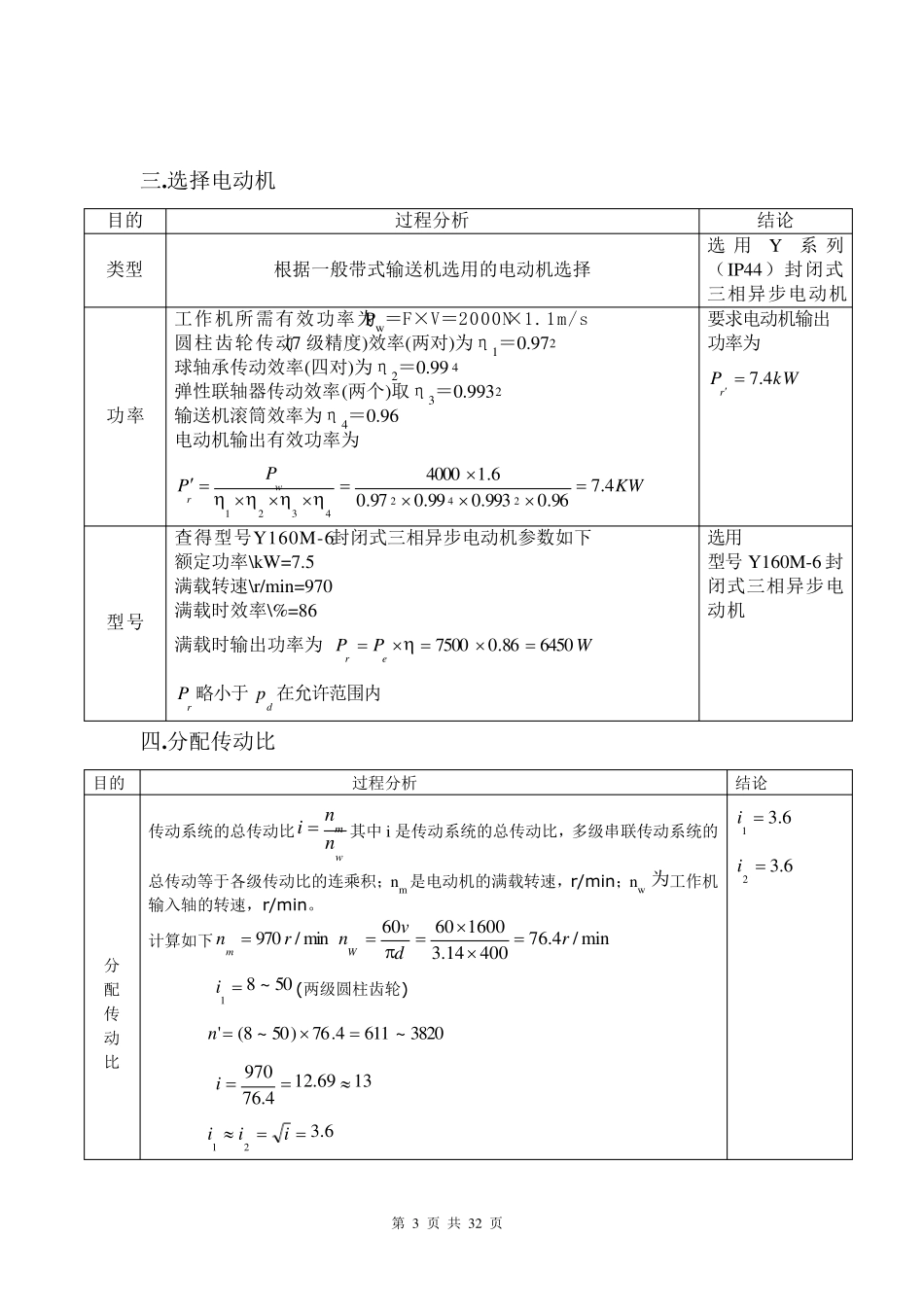

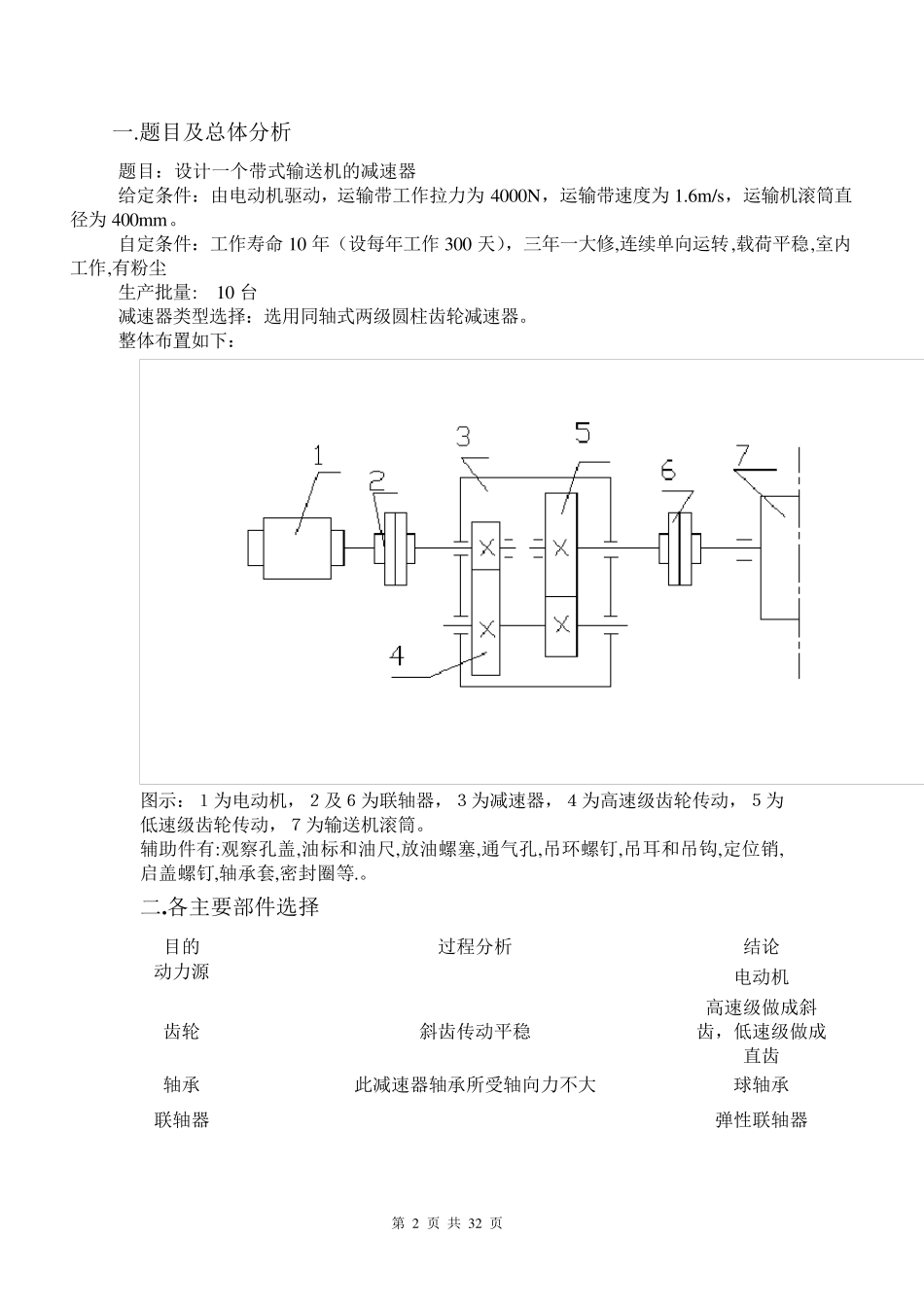

目录 1 . 题目及总体分析…………………………………………………2 2 . 各主要部件选择…………………………………………………2 3 . 选择电动机………………………………………………………3 4 . 分配传动比………………………………………………………3 5 . 传动系统的运动和动力参数计算………………………………4 6 . 设计高速级齿轮…………………………………………………5 7 . 设计低速级齿轮…………………………………………………1 0 8 . 减速器轴及轴承装置、键的设计………………………………1 4 １轴（输入轴）及其轴承装置、键的设计………………………1 5 ２轴（中间轴）及其轴承装置、键的设计………………………2 1 ３轴（输出轴）及其轴承装置、键的设计………………………2 7 9 . 润滑与密封………………………………………………………3 2 1 0 . 箱体结构尺寸……………………………………………………3 2 1 1 . 设计总结…………………………………………………………3 3 1 2 . 参考文献…………………………………………………………3 3 第 2 页 共 32 页 一.题目及总体分析 题目：设计一个带式输送机的减速器 给定条件：由电动机驱动，运输带工作拉力为4000N，运输带速度为1.6m/s，运输机滚筒直径为400mm。 自定条件：工作寿命 10 年（设每年工作300 天），三年一大修,连续单向运转,载荷平稳,室内工作,有粉尘 生产批量: 10 台 减速器类型选择：选用同轴式两级圆柱齿轮减速器。 整体布置如下： 图示：１为电动机，２及６为联轴器，３为减速器，４为高速级齿轮传动，５为低速级齿轮传动，７为输送机滚筒。 辅助件有:观察孔盖,油标和油尺,放油螺塞,通气孔,吊环螺钉,吊耳和吊钩,定位销,启盖螺钉,轴承套,密封圈等.。 二.各主要部件选择 目的 过程分析 结论 动力源 电动机 齿轮 斜齿传动平稳 高速级做成斜齿，低速级做成直齿 轴承 此减速器轴承所受轴向力不大 球轴承 联轴器 弹性联轴器 第 3 页 共 32 页 三.选择电动机 目的 过程分析 结论 类型 根据一般带式输送机选用的电动机选择 选用Y系列（IP44）封闭式三相异步电动机 功率 工作机所需有效功率为Pw＝F×V＝2000N×1.1m/s 圆柱齿轮传动(7 级精度)效率(两对)为η1＝0.972 球轴承传动效率(四对)为η2＝0.99 4 弹性联轴器传动效率(两个)取η3＝0.9932 输送机滚筒效...
