同轴式二级斜齿圆柱齿轮减速器设计说明书

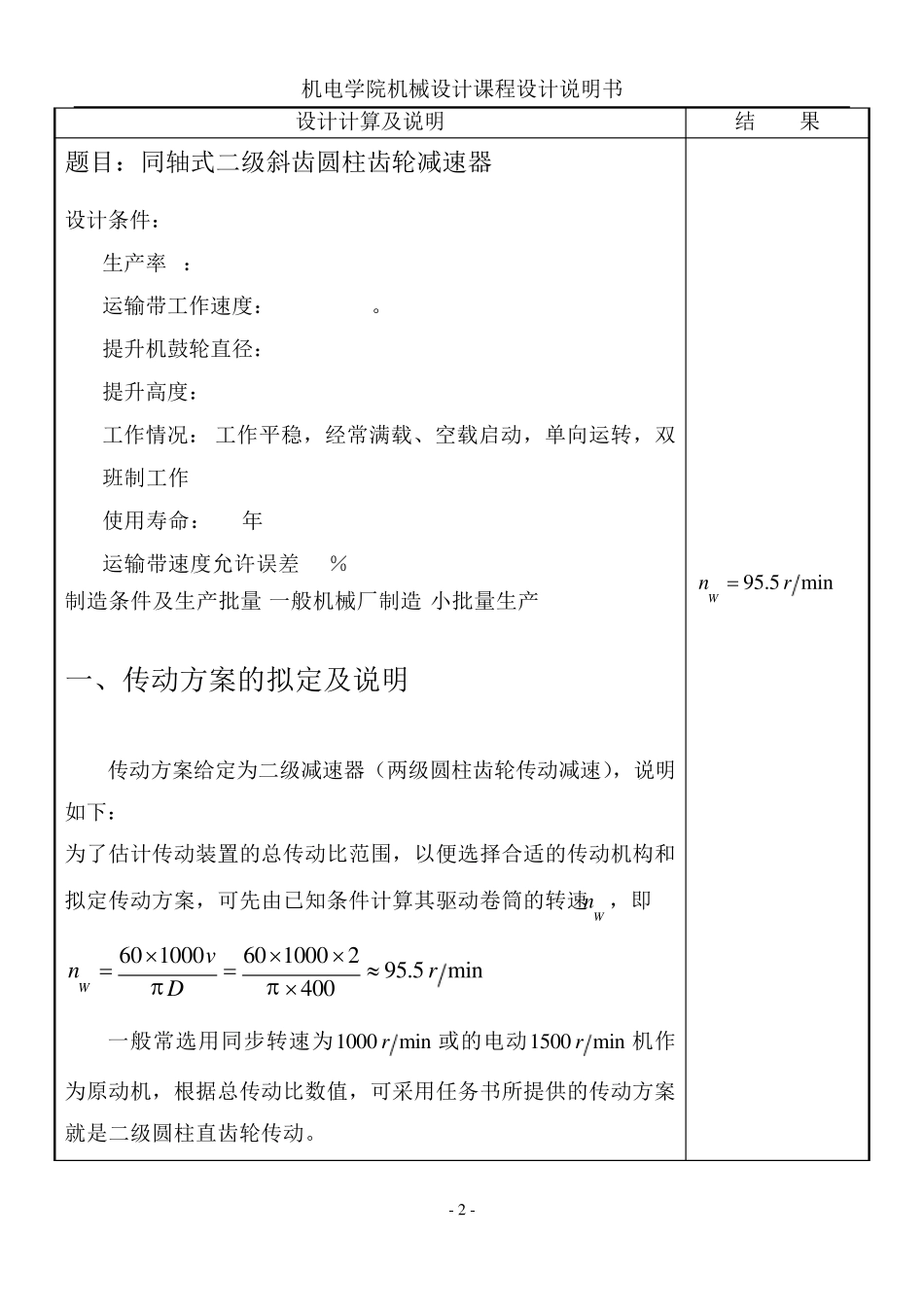

机电学院机械设计课程设计说明书 - 1 - 目录 一、传动方案的拟定及说明 ........................... 2 三、计算传动装置的总传动比并分配传动比 ............. 4 四、计算传动装置的运动和动力参数 ................... 4 六、轴的设计计算 .................................. 11 七、滚动轴承的选择及计算 .......................... 15 八、键联接的选择 .................................. 17 九、铸件减速器机体结构尺寸计算表及附件选择 ........ 17 十、联轴器的选择 .................................. 19 十一、润滑方式的确定 .............................. 20 十二、设计小结.................................... 20 十三、参考资料.................................... 20 机电学院机械设计课程设计说明书 - 2 - 设计计算及说明 结 果 题目：同轴式二级斜齿圆柱齿轮减速器 设计条件： 1. 生产率Q：10 t/h 2. 运输带工作速度：V= 2.0m/s。 3. 提升机鼓轮直径：D=400mm 4. 提升高度：H=28m 5. 工作情况： 工作平稳，经常满载、空载启动，单向运转，双班制工作 6. 使用寿命： 8 年 7. 运输带速度允许误差: 5％. 制造条件及生产批量:一般机械厂制造,小批量生产. 一、传动方案的拟定及说明 传动方案给定为二级减速器（两级圆柱齿轮传动减速），说明如下： 为了估计传动装置的总传动比范围，以便选择合适的传动机构和拟定传动方案，可先由已知条件计算其驱动卷筒的转速Wn ，即 60 100060 1000295.5min400WvnrD 一般常选用同步转速为1000minr或的电动1500minr机作为原动机，根据总传动比数值，可采用任务书所提供的传动方案就是二级圆柱直齿轮传动。 95.5minWnr 机电学院机械设计课程设计说明书 - 3 - 设计计算及说明 结 果 二、电动机选择 1．电动机类型和结构型式 按工作要求和工作条件，选用一般用途的 Y1002-4系列三项异步电动机。它为卧式封闭结构 2．电动机容量 1、卷筒轴的输出功率ＰＷ 26502.021.984100010001000WTTPkWD 2、 电动机输出功率Ｐd WdpP  传动装置的总效率 233221 式中，...21  为从电动机至卷筒轴之间的各传动机构和轴承的效率。由工具书参考书1表 1-7查得： 弹性联轴器99.01 ；球轴承99.02 ；圆柱齿轮传动97.03 ； 则2210....
