后备式不间断电源(UPS)课程设计

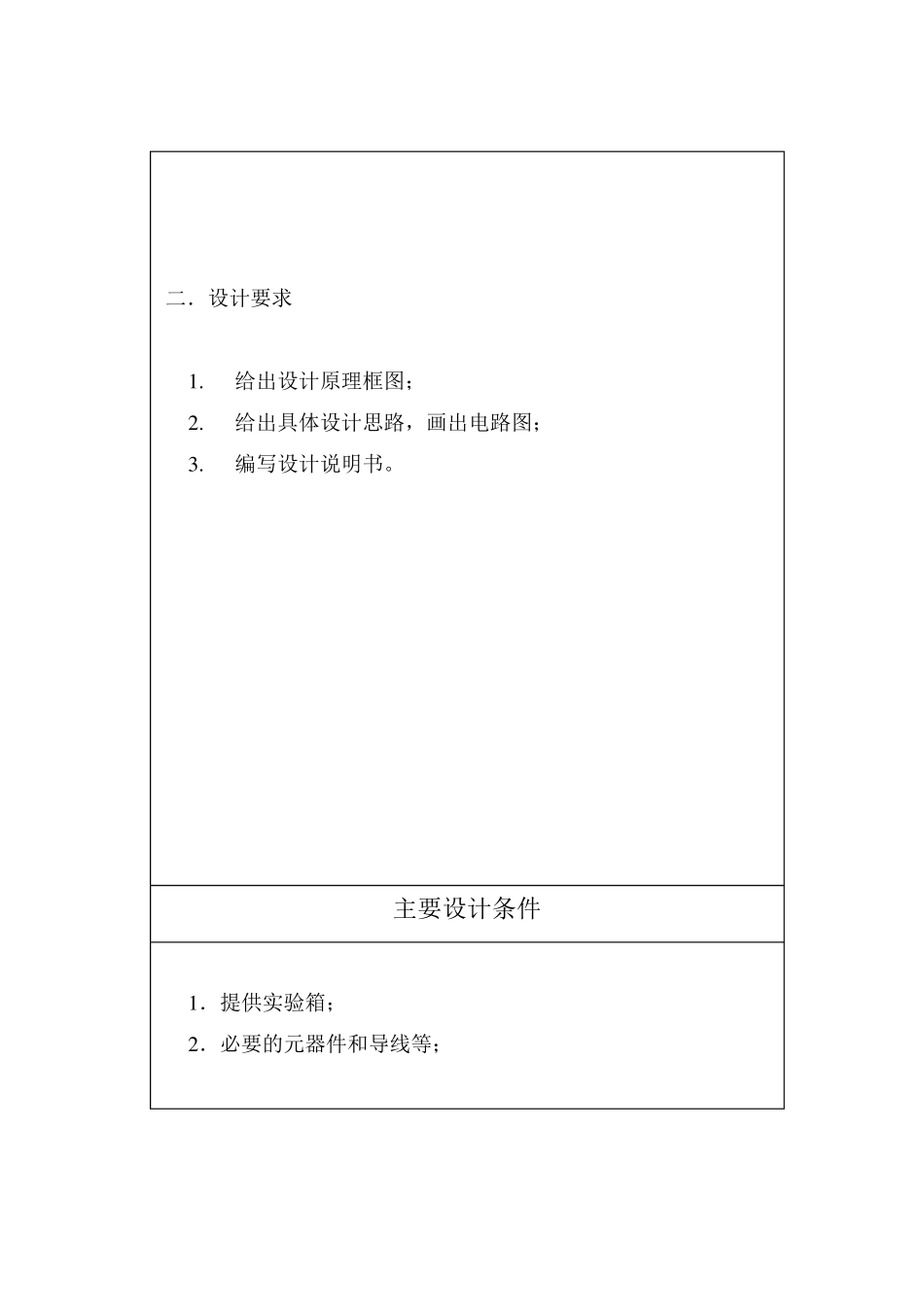

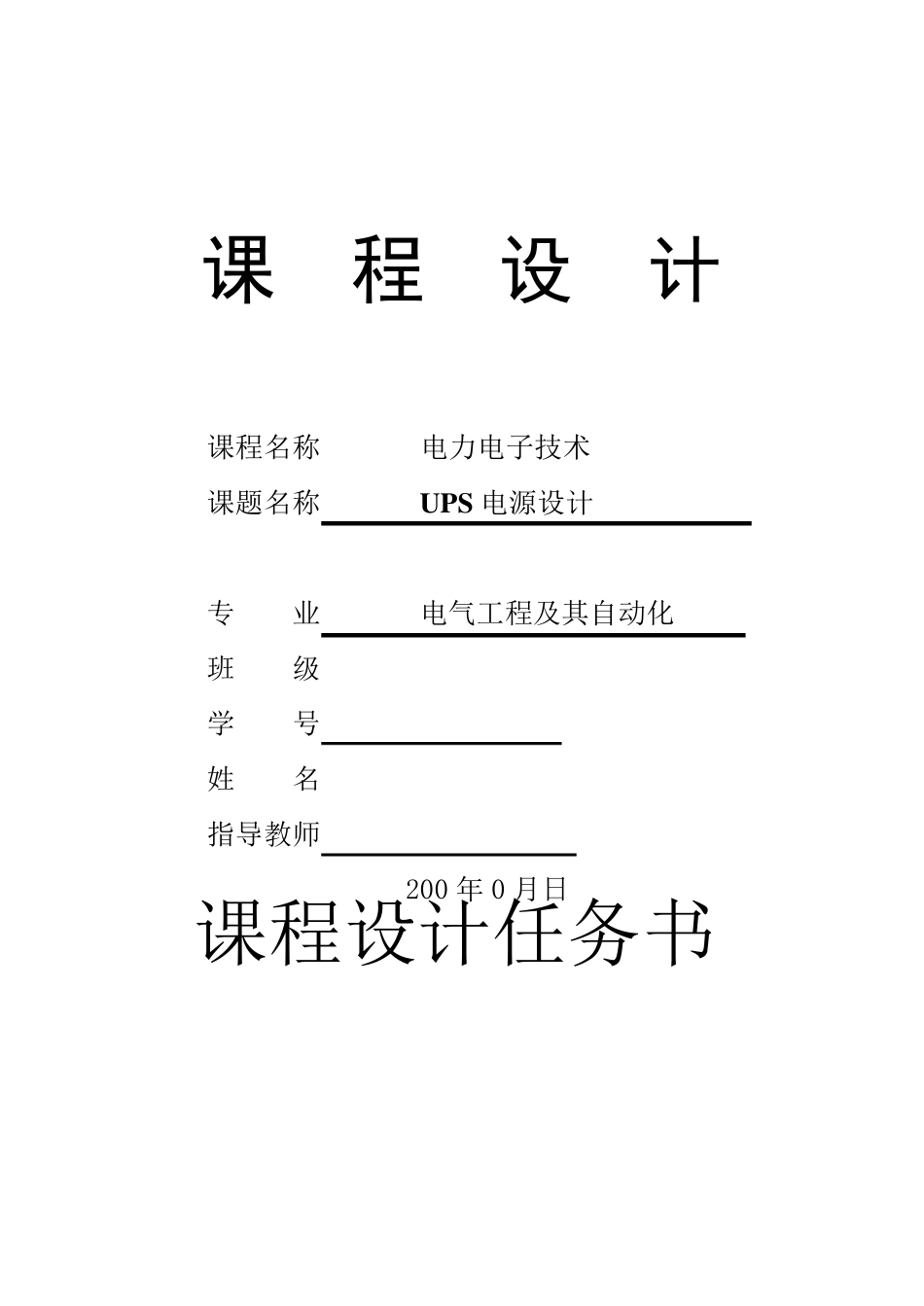

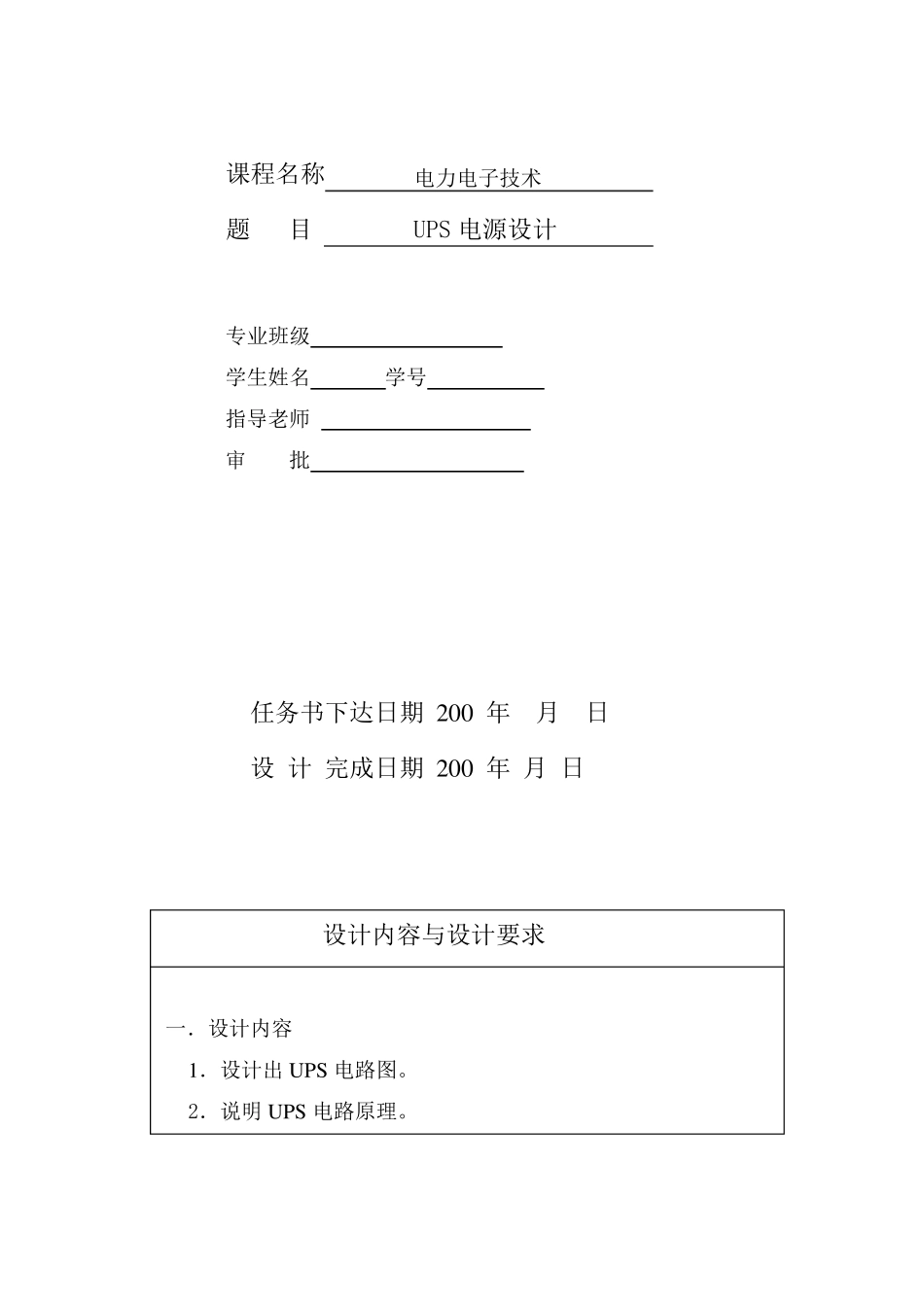

课 程 设 计 课程名称 电力电子技术 课题名称 U PS 电源设计 专 业 电气工程及其自动化 班 级 学 号 姓 名 指导教师 200 年 0 月日 课程设计任务书 课程名称 电力电子技术 题 目 UPS 电源设计 专业班级 学生姓名 学号 指导老师 审 批 任务书下达日期 200 年 月 日 设 计 完成日期 200 年 月 日 设计内容与设计要求 一．设计内容 1．设计出U PS 电路图。 2．说明 U PS 电路原理。 二．设计要求 1 . 给出设计原理框图； 2 . 给出具体设计思路，画出电路图； 3 . 编写设计说明书。 主要设计条件 1 ．提供实验箱； 2 ．必要的元器件和导线等； 说明书格式 1 . 课程设计封面； 2 . 任务书； 3 . 说明书目录； 4 . 设计总体思路，基本原理和框图； 5 . 电路设计； 6 . 编写设计说明书； 7 . 总结与体会； 8 . 参考文献； 9 . 电路图； 1 0 . 评分表； 1 1 . 空白尾页。 进度安排 十七周星期一：下达设计任务书，介绍课题内容与要求； 十七周星期一——十七周星期三：查找数据，确定设计方案，画出草图； 十七周星期四，星期五：电路设计，画图； 十八周星期一上午——星期二下午：掌握电路原理，打印出图纸； 十八周星期三：书写设计报告； 十八周星期四：书写设计报告； 十八周星期五：答辩。 参考文献 参考文献 1 ．王兆安，黄俊主编——电力电子技术，机械工业出版社，2 0 0 0 2 ．薛永毅，王淑英，何希才——新型电源电路应用实例，电子工业出版社，2 0 0 1 .1 0 3 ．何希才，张明莉编着——新型稳压电源及应用实例，电子工业出版社 2 0 0 4 .2 一、UPS 系统结构框图 UPS 的结构原理如图1 所示。其基本工作原理是，当市电正常时，由市电供电，同时市电通过整流器整流为直流，给蓄电池充电，可 保证蓄电池的电量充足。一旦市电异常乃至停电，即由蓄电池自动代替整流器向逆变器供电，蓄电池的直流电经逆变器变换为恒频恒压交流电继续向负载供电，因此从负载侧看，供电不受市电停电的影响。 UPS 电源应包括交流输入滤波电路及整流电路、蓄电池充电回路、PWM 逆变器、各种保护线路、交流市电供电与 UPS 逆变器供电之间的自动切换装置、控制电路等。 二、典型 UPS 电源总电路设计 电路原理图如图 2 所示，主要由市电供电及稳压调整电路、逆变电路等组成，这里着重介绍稳压调整电路和逆变电...
