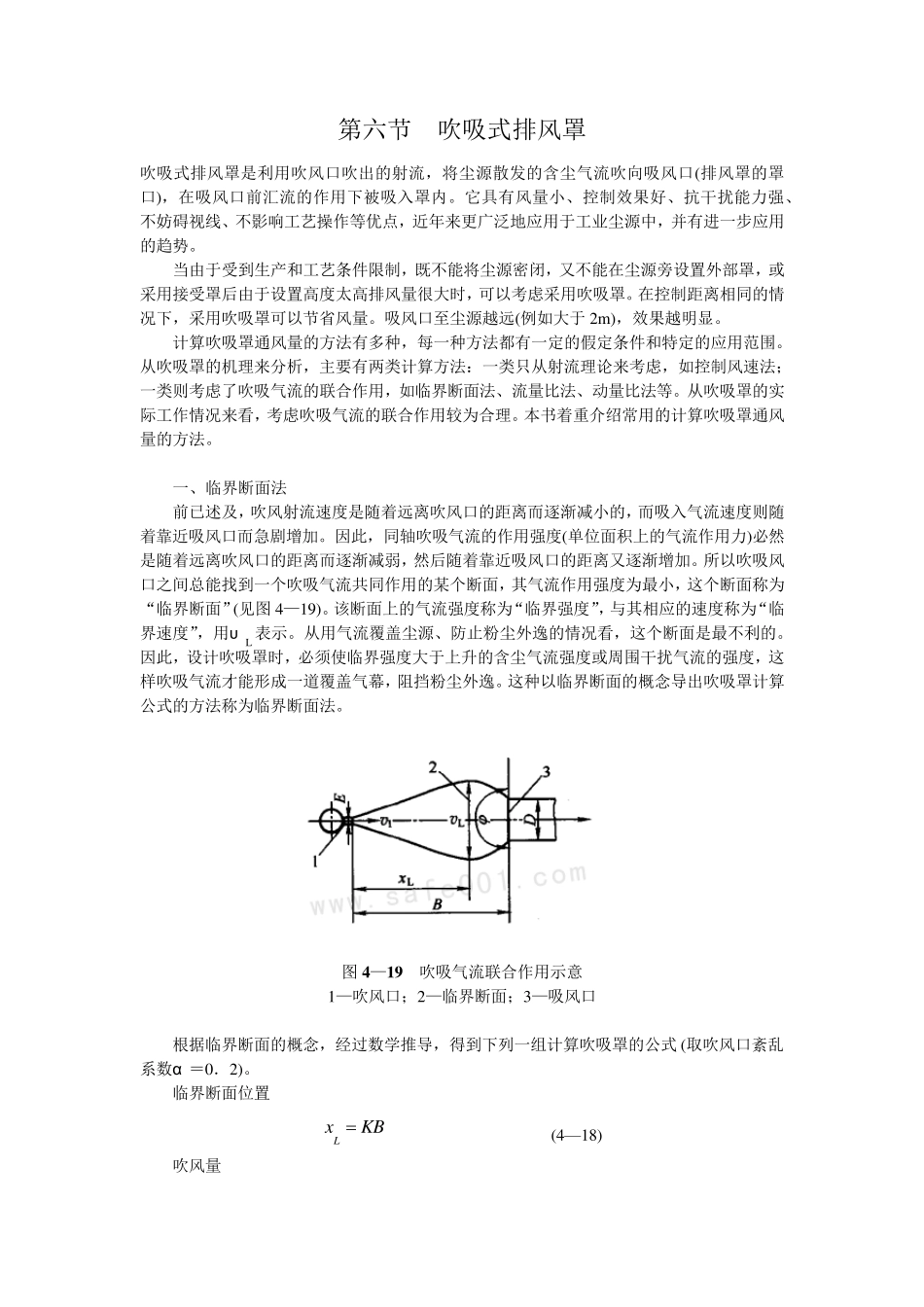

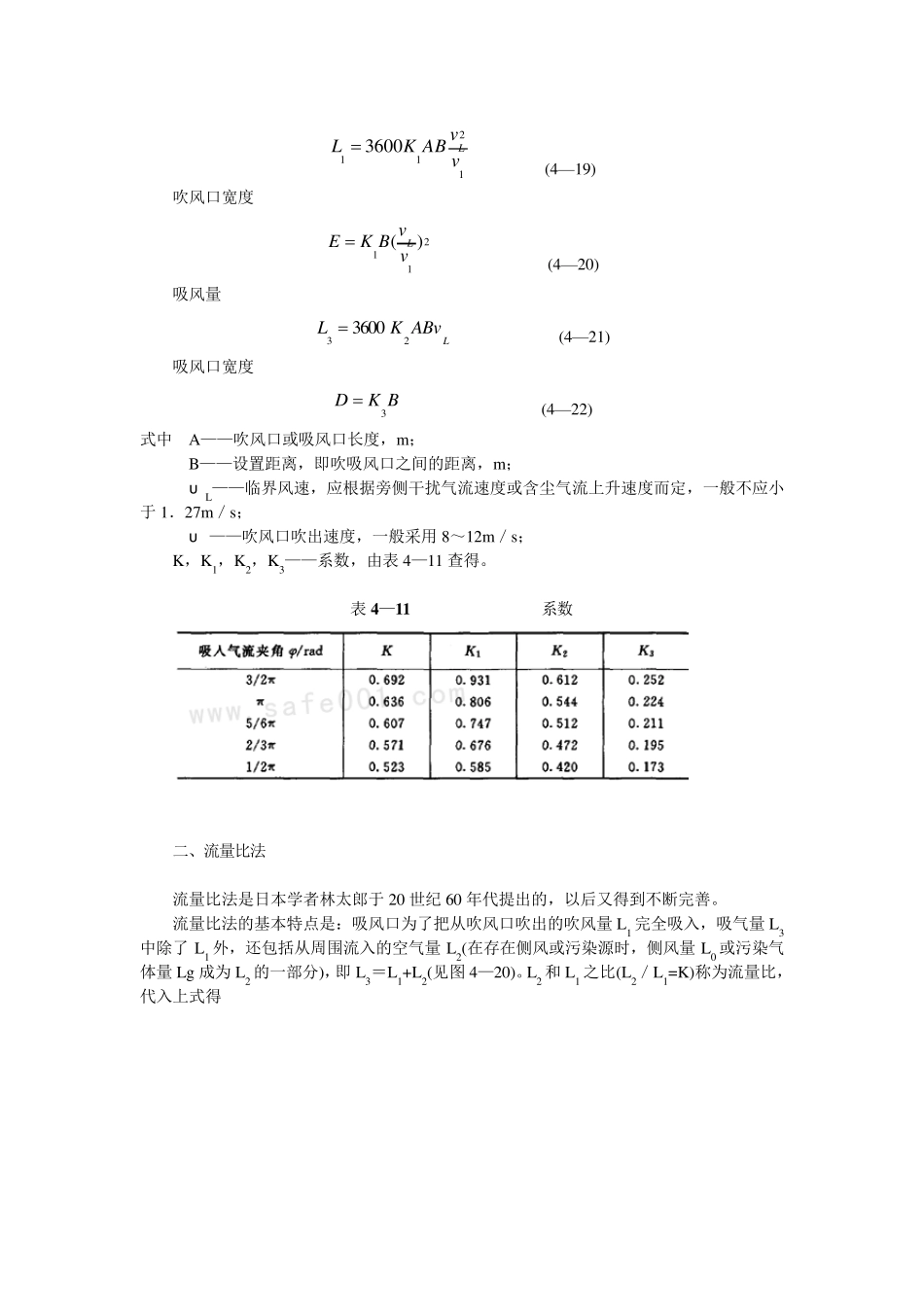

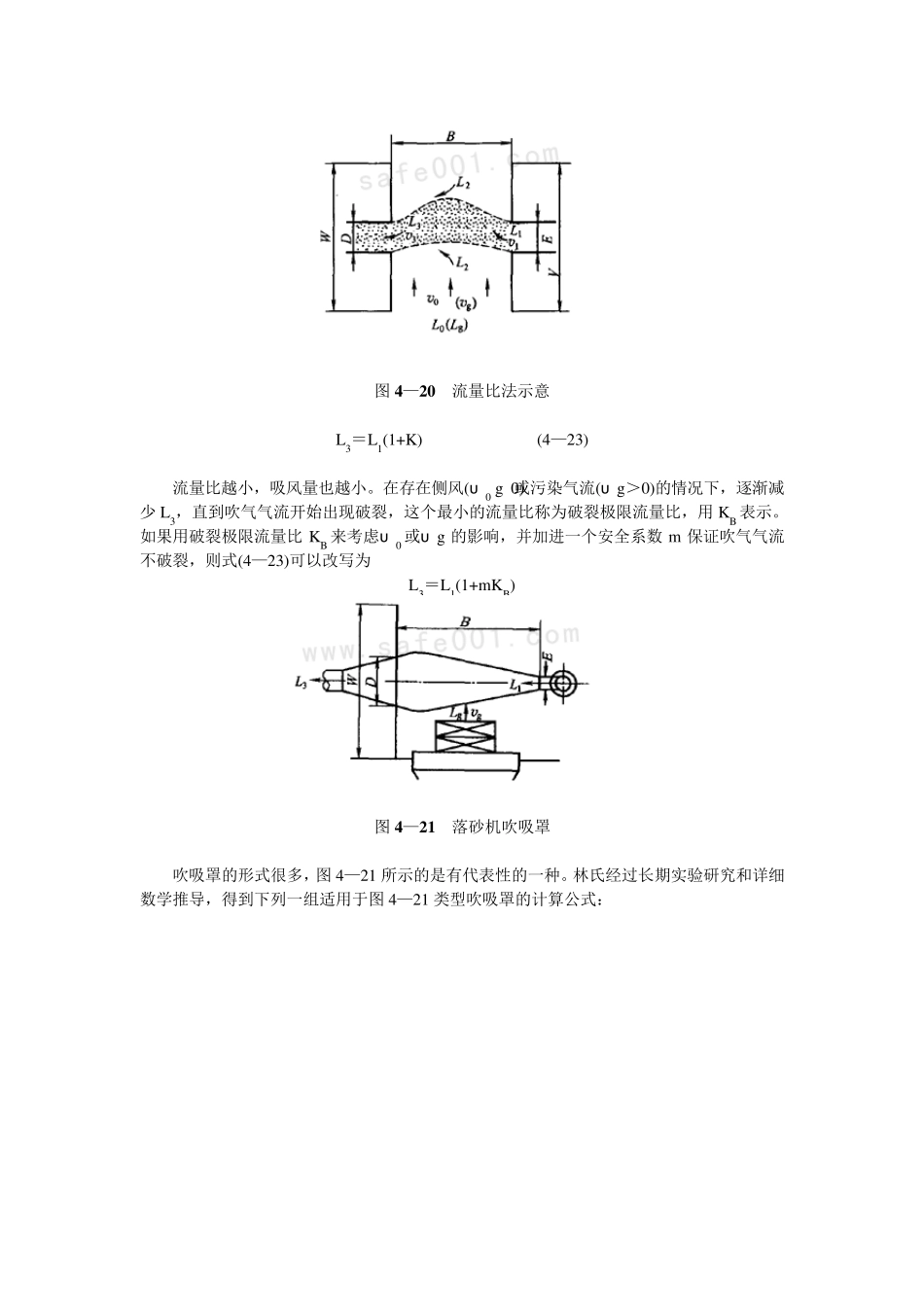

第六节 吹吸式排风罩 吹吸式排风罩是利用吹风口吹出的射流，将尘源散发的含尘气流吹向吸风口(排风罩的罩口)，在吸风口前汇流的作用下被吸入罩内。它具有风量小、控制效果好、抗干扰能力强、不妨碍视线、不影响工艺操作等优点，近年来更广泛地应用于工业尘源中，并有进一步应用的趋势。 当由于受到生产和工艺条件限制，既不能将尘源密闭，又不能在尘源旁设置外部罩，或采用接受罩后由于设置高度太高排风量很大时，可以考虑采用吹吸罩。在控制距离相同的情况下，采用吹吸罩可以节省风量。吸风口至尘源越远(例如大于 2m )，效果越明显。 计算吹吸罩通风量的方法有多种，每一种方法都有一定的假定条件和特定的应用范围。从吹吸罩的机理来分析，主要有两类计算方法：一类只从射流理论来考虑，如控制风速法；一类则考虑了吹吸气流的联合作用，如临界断面法、流量比法、动量比法等。从吹吸罩的实际工作情况来看，考虑吹吸气流的联合作用较为合理。本书着重介绍常用的计算吹吸罩通风量的方法。 一、临界断面法 前已述及，吹风射流速度是随着远离吹风口的距离而逐渐减小的，而吸入气流速度则随着靠近吸风口而急剧增加。因此，同轴吹吸气流的作用强度(单位面积上的气流作用力)必然是随着远离吹风口的距离而逐渐减弱，然后随着靠近吸风口的距离又逐渐增加。所以吹吸风口之间总能找到一个吹吸气流共同作用的某个断面，其气流作用强度为最小，这个断面称为“临界断面”(见图4—19)。该断面上的气流强度称为“临界强度”，与其相应的速度称为“临界速度”，用υ L 表示。从用气流覆盖尘源、防止粉尘外逸的情况看，这个断面是最不利的。因此，设计吹吸罩时，必须使临界强度大于上升的含尘气流强度或周围干扰气流的强度，这样吹吸气流才能形成一道覆盖气幕，阻挡粉尘外逸。这种以临界断面的概念导出吹吸罩计算公式的方法称为临界断面法。 图4 —1 9 吹吸气流联合作用示意 1—吹风口；2—临界断面；3—吸风口 根据临界断面的概念，经过数学推导，得到下列一组计算吹吸罩的公式 (取吹风口紊乱系数α ＝0．2)。 临界断面位置 KBxL  (4—18) 吹风量 12113600vvABKLL (4—19) 吹风口宽度 211)( vvBKEL (4—20) 吸风量 LABvKL233600 (4—21) 吸风口宽度 BKD3 (4—22) 式中 A——吹风口或吸风口长度，m； B——设置距离，即吹吸风口之间的距离，m； υ L——临界风速，应根据旁侧干扰气流速度或含尘气流上升速度而定，...
