哈工大《计算机仿真技术基础》实验报告7

哈工大《计算机仿真技术基础》实验报告7_第1页
1/8

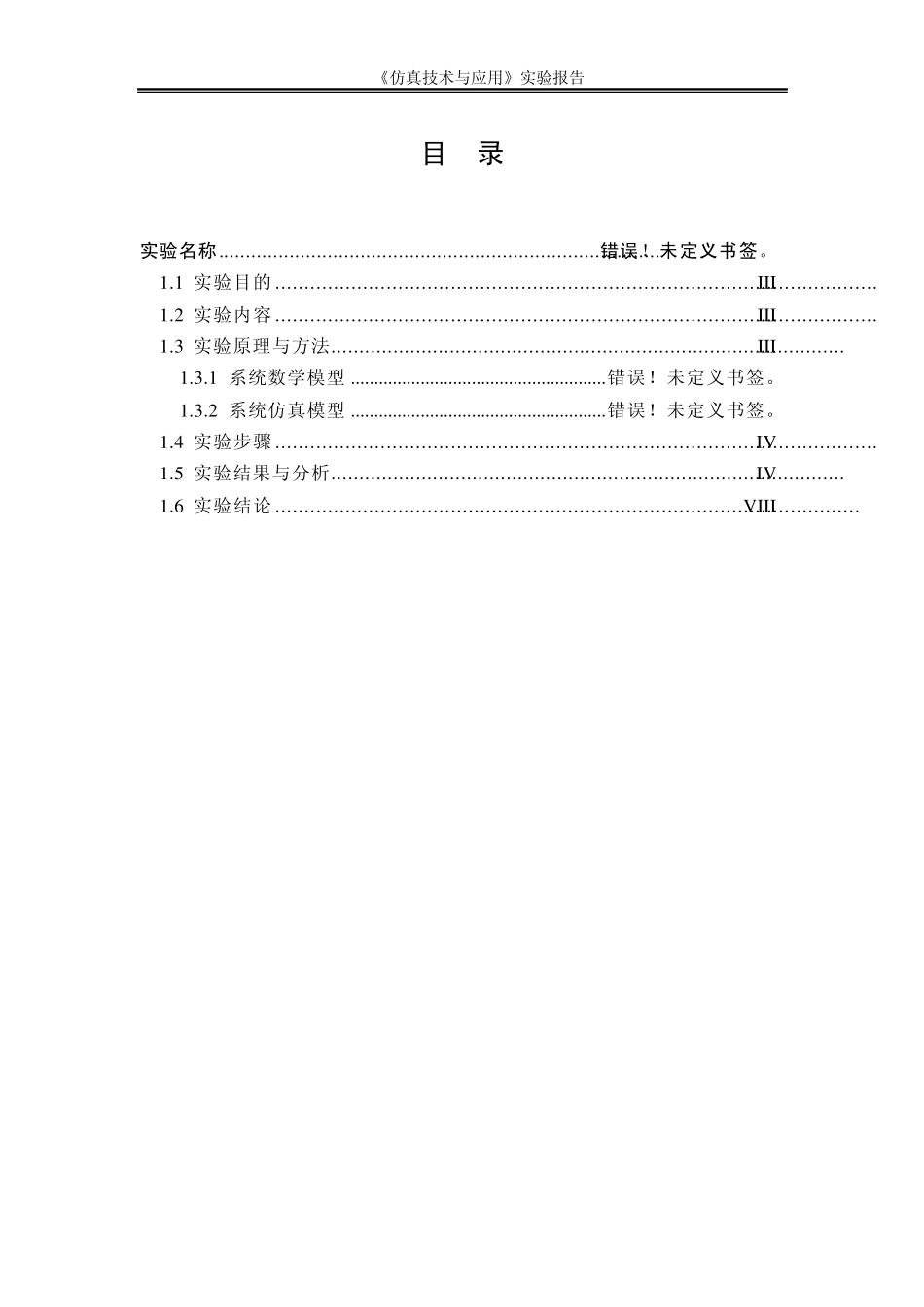

哈工大《计算机仿真技术基础》实验报告7_第2页
2/8

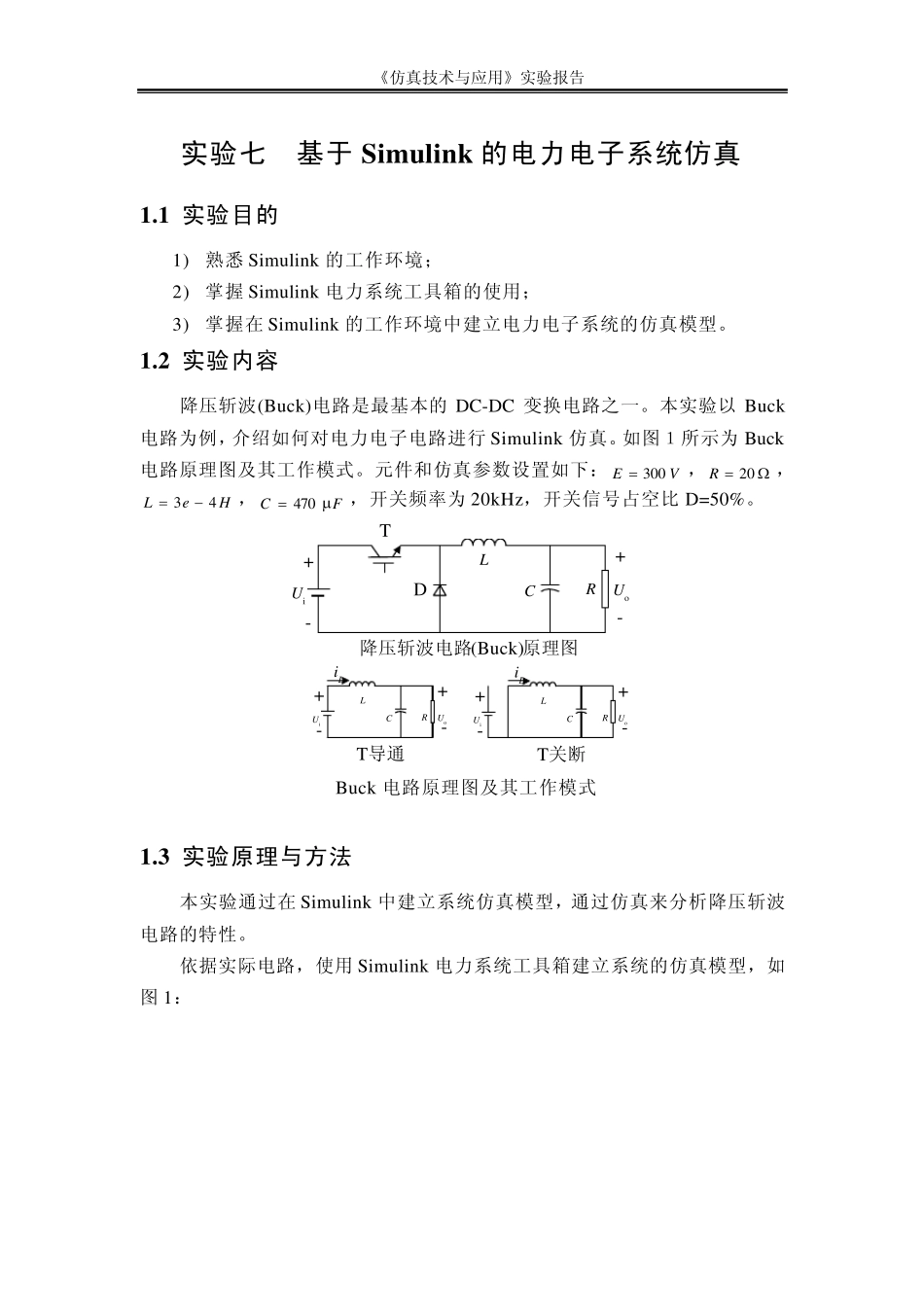

哈工大《计算机仿真技术基础》实验报告7_第3页
3/8
《仿真技术与应用》实验报告 - I - 《仿真技术与应用》实验报告 电气工程系 0 9 0 6 1 0 6 班 刘悦 学号:1 0 9 3 7 1 0 5 0 8 《仿真技术与应用》实验报告 - II - 目 录 实验名称 ................................................................................. 错误!未定义书签。 1.1 实验目的 ....................................................................................................... III 1.2 实验内容 ....................................................................................................... III 1.3 实验原理与方法........................................................................................... III 1.3.1 系统数学模型 ....................................................... 错误!未定义书签。 1.3.2 系统仿真模型 ....................................................... 错误!未定义书签。 1.4 实验步骤 ....................................................................................................... IV 1.5 实验结果与分析........................................................................................... IV 1.6 实验结论 .................................................................................................... V III 《仿真技术与应用》实验报告 - III - 实验七 基于 Simulink 的电力电子系统仿真 1.1 实验目的 1) 熟悉Simulink 的工作环境; 2) 掌握Simulink 电力系统工具箱的使用; 3) 掌握在Simulink 的工作环境中建立电力电子系统的仿真模型。 1.2 实验内容 降压斩波(Buck)电路是最基本的DC-DC 变换电路之一。本实验以 Buck电路为例,介绍如何对电力电子电路进行 Simulink 仿真。如图1所示为 Buck电路原理图及其工作模式。元件和仿真参数设置如下:VE300, 20R,HeL43,FC470,开关频率为 20kHz,开关信号占空比 D=50%。 RLCoUiU+-+-RLCoUiU+-+-LiTDT导通RLCoUiU+-+-LiT关断降压斩波电路(Buck)原理图 Buck 电路原理图及其工作模式 1.3 实验原理与方法 本实验通过在Simulink 中建立系统仿真模型,通过仿真来分析降压斩波电路的特性。 依据实际电路,使用Simulink 电力系统工具箱建...
