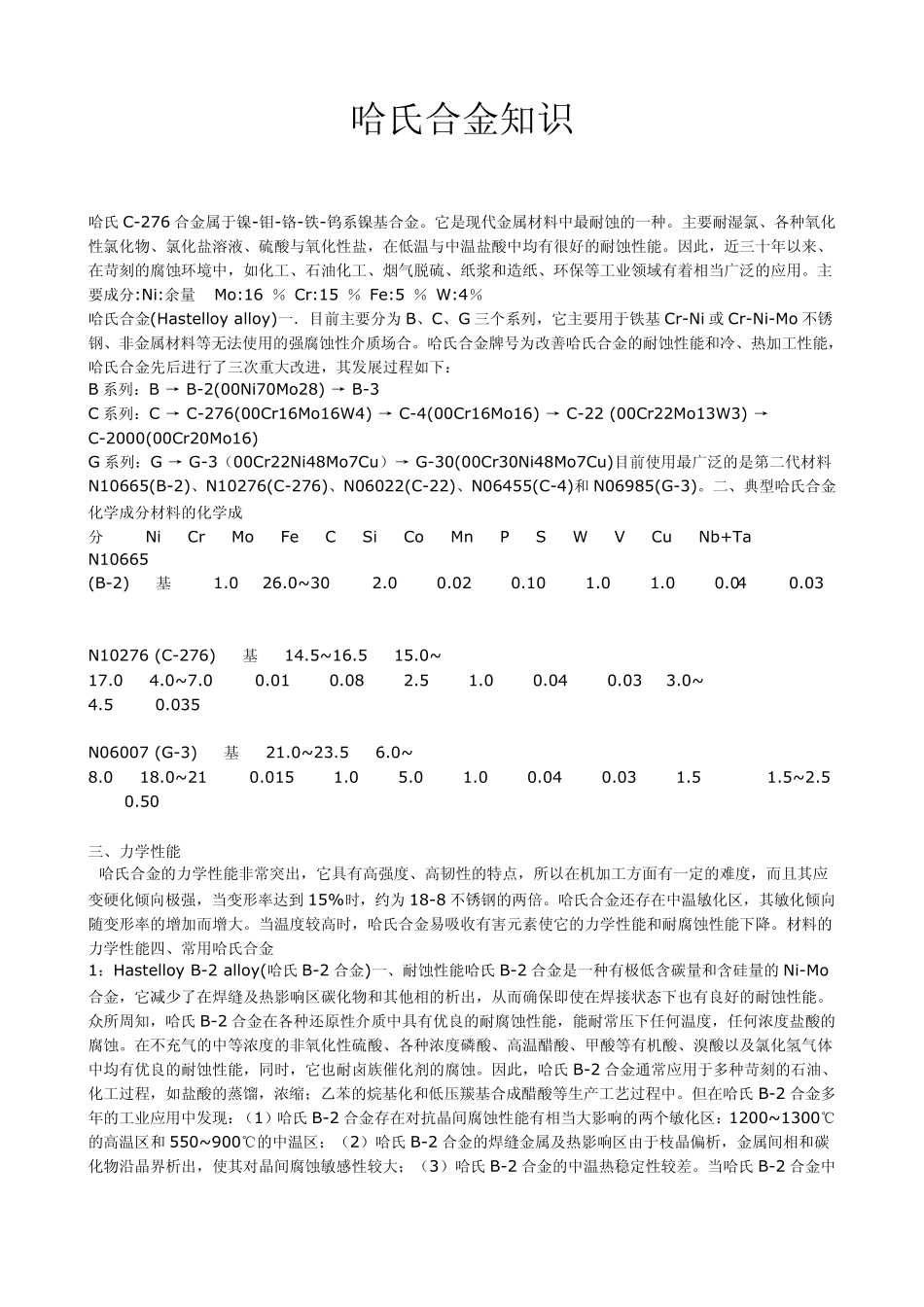

哈氏合金知识

哈氏合金知识 哈氏 C-276 合金属于镍-钼-铬-铁-钨系镍基合金。它是现代金属材料中最耐蚀的一种。主要耐湿氯、各种氧化性氯化物、氯化盐溶液、硫酸与氧化性盐，在低温与中温盐酸中均有很好的耐蚀性能。因此，近三十年以来、在苛刻的腐蚀环境中，如化工、石油化工、烟气脱硫、纸浆和造纸、环保等工业领域有着相当广泛的应用。主要成分:Ni:余量 Mo:16 ％ Cr:15 ％ Fe:5 ％ W:4％ 哈氏合金(Hastelloy alloy)一．目前主要分为 B、C、G 三个系列，它主要用于铁基 Cr-Ni 或 Cr-Ni-Mo 不锈钢、非金属材料等无法使用的强腐蚀性介质场合。哈氏合金牌号为改善哈氏合金的耐蚀性能和冷、热加工性能，哈氏合金先后进行了三次重大改进，其发展过程如下： B 系列：B → B-2(00Ni70Mo28) → B-3 C 系列：C → C-276(00Cr16Mo16W4) → C-4(00Cr16Mo16) → C-22 (00Cr22Mo13W3) → C-2000(00Cr20Mo16) G 系列：G → G-3（00Cr22Ni48Mo7Cu）→ G-30(00Cr30Ni48Mo7Cu)目前使用最广泛的是第二代材料N10665(B-2)、N10276(C-276)、N06022(C-22)、N06455(C-4)和 N06985(G-3)。二、典型哈氏合金化学成分材料的化学成分 Ni Cr Mo Fe C Si Co Mn P S W V Cu Nb+Ta N10665 (B-2) 基 ≤1.0 26.0~ 30 ≤2.0 ≤0.02 ≤0.10 ≤1.0 ≤1.0 ≤0.04 ≤0.03 N10276 (C-276) 基 14.5~ 16.5 15.0~ 17.0 4.0~ 7.0 ≤0.01 ≤0.08 ≤2.5 ≤1.0 ≤0.04 ≤0.03 3.0~ 4.5 ≤0.035 N06007 (G-3) 基 21.0~ 23.5 6.0~ 8.0 18.0~ 21 ≤0.015 ≤1.0 ≤5.0 ≤1.0 ≤0.04 ≤0.03 ≤1.5 1.5~ 2.5 ≤0.50 三、力学性能 哈氏合金的力学性能非常突出，它具有高强度、高韧性的特点，所以在机加工方面有一定的难度，而且其应变硬化倾向极强，当变形率达到15%时，约为 18-8 不锈钢的两倍。哈氏合金还存在中温敏化区，其敏化倾向随变形率的增加而增大。当温度较高时，哈氏合金易吸收有害元素使它的力学性能和耐腐蚀性能下降。材料的力学性能四、常用哈氏合金 1：Hastelloy B-2 alloy(哈氏 B-2 合金)一、耐蚀性能哈氏 B-2 合金是一种有极低含碳量和含硅量的 Ni-Mo合金，它减少了在焊缝及热影响区碳化物和其他相的析出，从而确保即使在焊接状态下也有良好的耐蚀性能。众所周知，哈氏 B-2 合金在各种还原性介质中具有优良的耐腐蚀性能，能耐常压下任何温度，任何浓度盐酸的腐蚀。在不充气...
