商业大厦10kv配电室增容改造工程施工方案

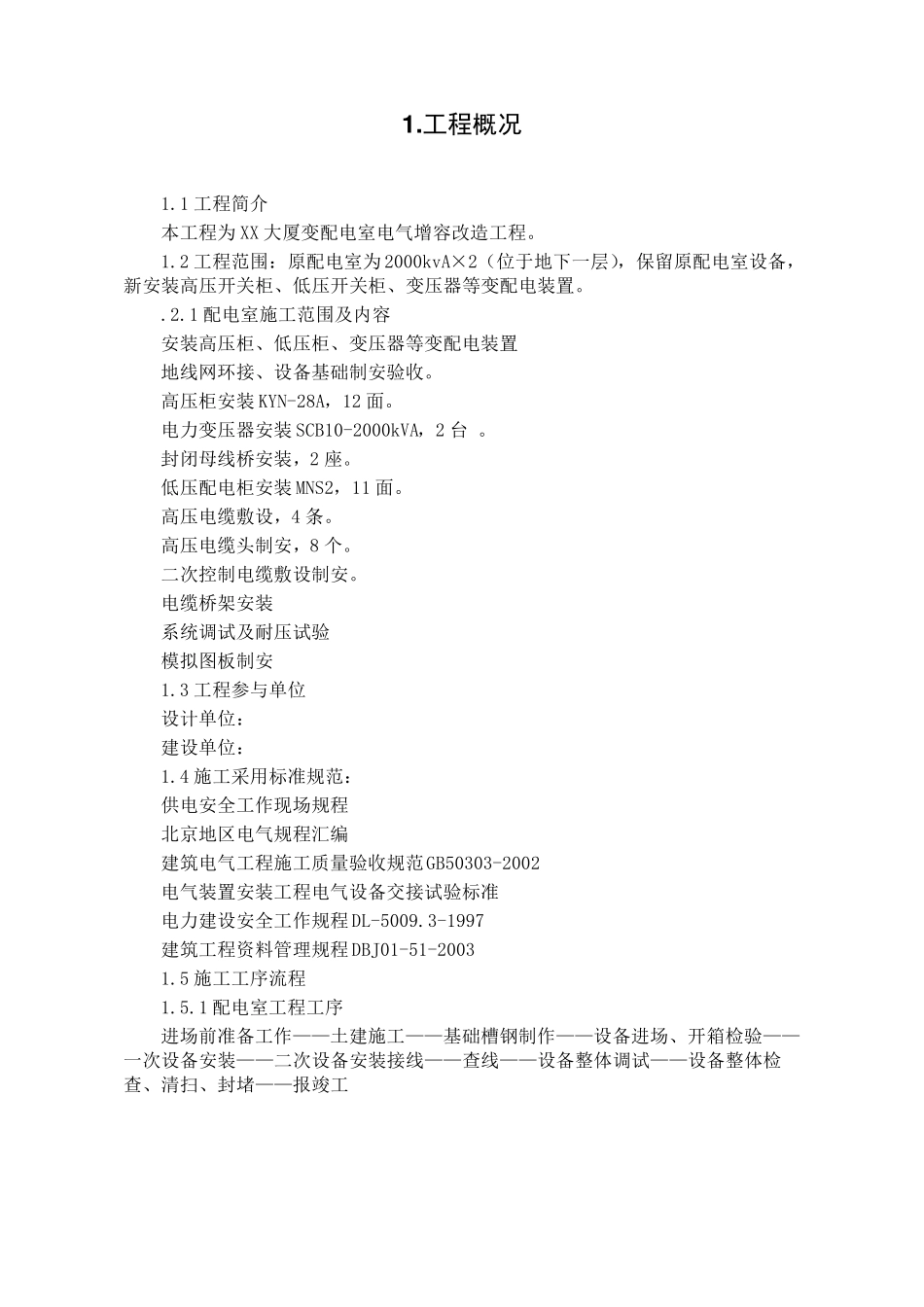

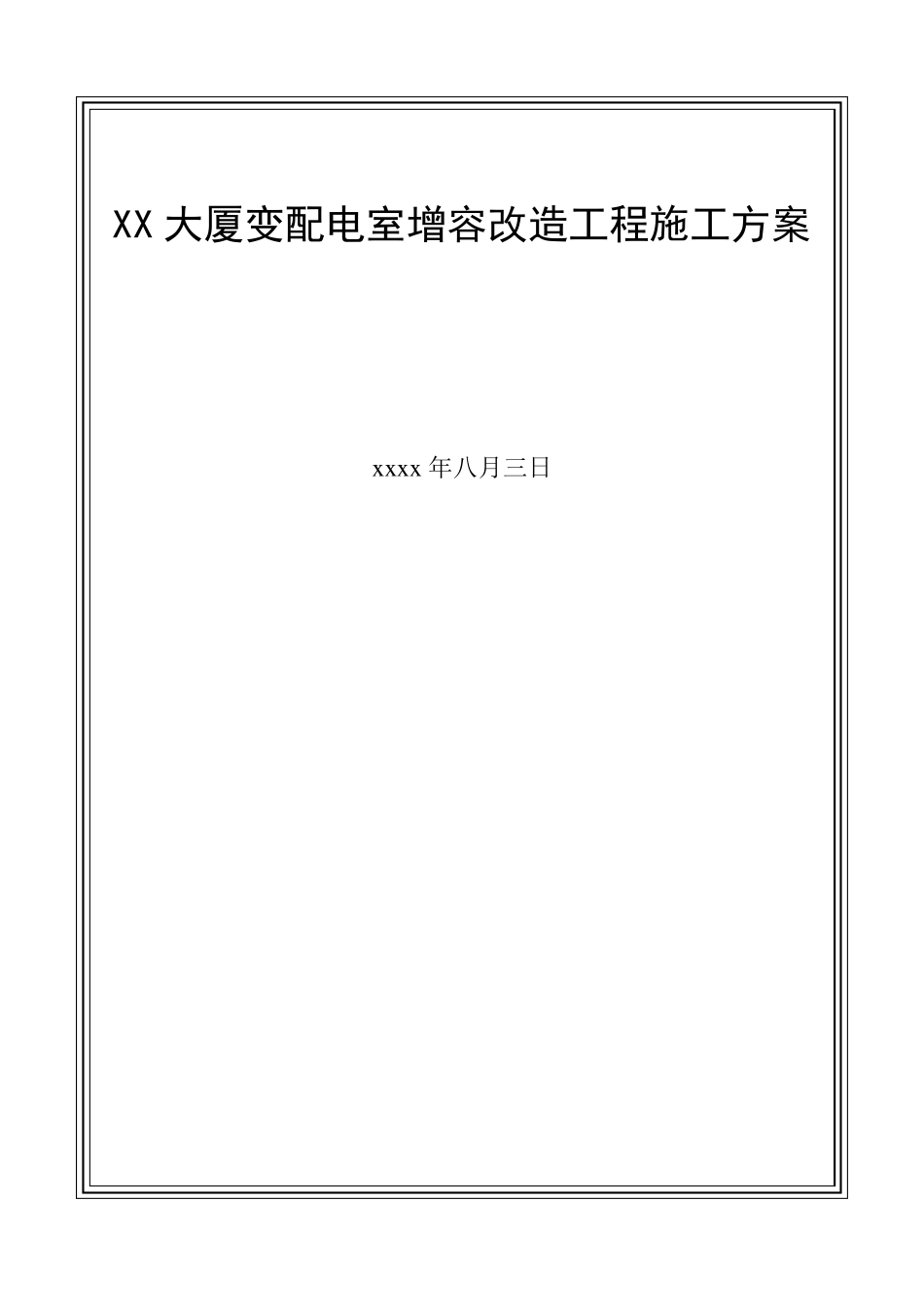

XX 大厦变配电室增容改造工程施工方案 x x x x 年八月三日 1 .工程概况 1.1 工程简介 本工程为XX 大厦变配电室电气增容改造工程。 1.2 工程范围：原配电室为2000kvA×2（位于地下一层），保留原配电室设备，新安装高压开关柜、低压开关柜、变压器等变配电装置。 .2.1 配电室施工范围及内容 安装高压柜、低压柜、变压器等变配电装置 地线网环接、设备基础制安验收。 高压柜安装 KYN-28A，12 面。 电力变压器安装 SCB10-2000kVA，2 台 。 封闭母线桥安装，2 座。 低压配电柜安装 MNS2，11 面。 高压电缆敷设，4 条。 高压电缆头制安，8 个。 二次控制电缆敷设制安。 电缆桥架安装 系统调试及耐压试验 模拟图板制安 1.3 工程参与单位 设计单位： 建设单位： 1.4 施工采用标准规范： 供电安全工作现场规程 北京地区电气规程汇编 建筑电气工程施工质量验收规范GB50303-2002 电气装置安装工程电气设备交接试验标准 电力建设安全工作规程DL-5009.3-1997 建筑工程资料管理规程DBJ01-51-2003 1.5 施工工序流程 1.5.1 配电室工程工序 进场前准备工作——土建施工——基础槽钢制作——设备进场、开箱检验——一次设备安装——二次设备安装接线——查线——设备整体调试——设备整体检查、清扫、封堵——报竣工 2 .施工组织 2.1 组织机构设置与各岗位人员的配备：成立由工程技术人员和有经验的员工组成工作班，工作班班长作为工程施工质量目标、安全目标、施工进度和工期目标的主要负责人，对工程全过程监督、协调和指挥工程施工和组织工作，施工现场管理按人员分工责任到人，各负其责。在用户受电装置上作业的电工应经过电工专业技能的培训，必须取得电力部门颁发的特种作业许可证方准上岗作业。 2.2 施工条件及安全技术措施 2.2.1 用户受电工程的设计文件需送供电部门审核，未经供电部门审核同意用户不得施工。 2.2.2 确定配电室土建交安时间及电气设备到货时间。 2.2.3 施工前设计单位应向施工单位进行设计技术交底，使施工者了解设计思路及设计规范要求，做到施工者对设计图纸的理解和沟通，保证施工图纸、施工技术措施、技术标准的贯彻，对施工工艺、质量随时进行检查和监督。 2.2.4 设计施工中采用的设备及材料应符合国家现行的技术标准的规定合格产品，不得使用劣质材料及淘汰产品。 2.2.5 室内、外 地 面 上障 碍 物 确保三 通一 平 。 2.2.6 施工用各种机械 设备...
