商品模模具总装图要求

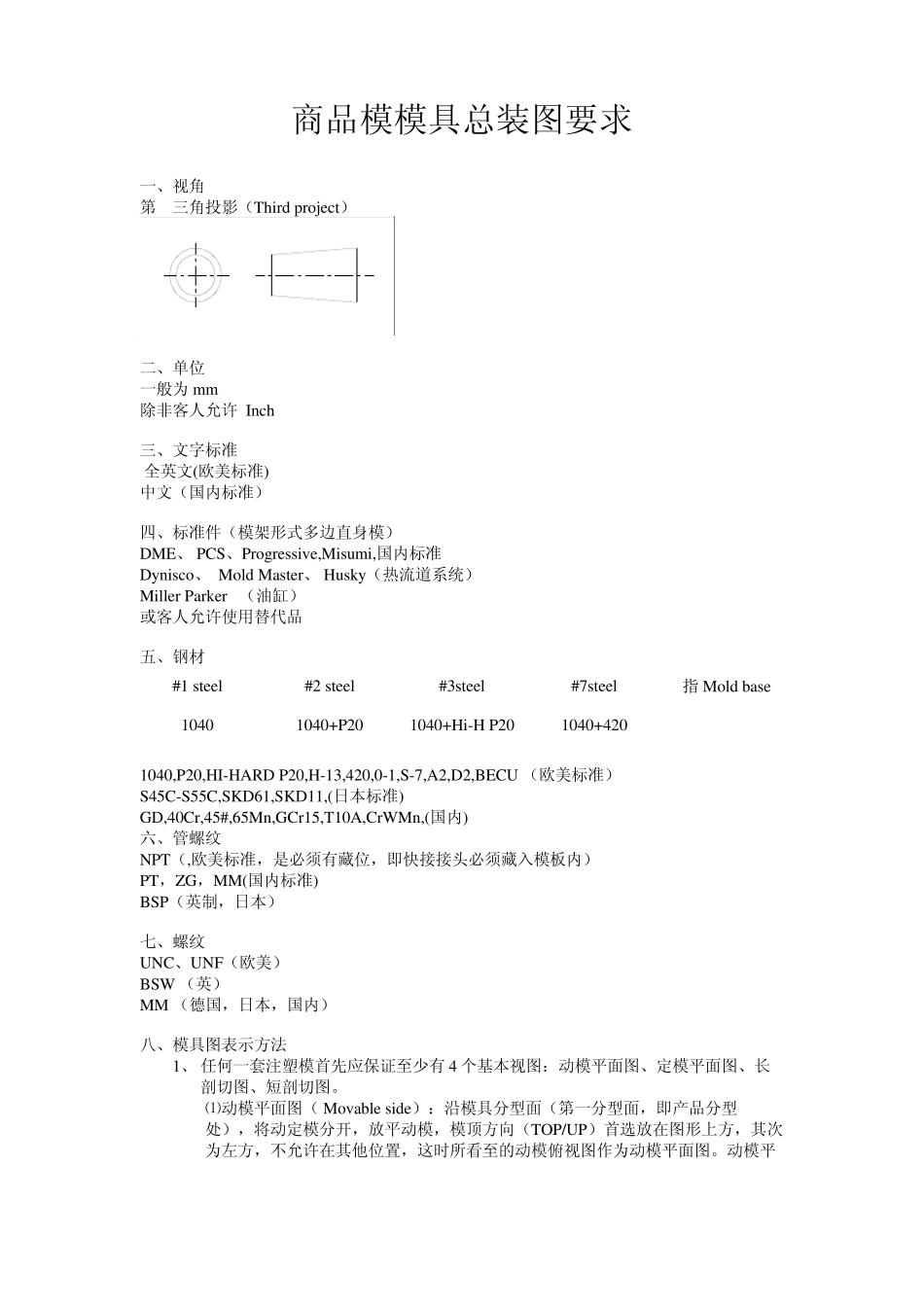

商品模模具总装图要求 一、视角 第 三角投影（Third project） 二、单位 一般为mm 除非客人允许 Inch 三、文字标准 全英文(欧美标准) 中文（国内标准） 四、标准件（模架形式多边直身模） DME、 PCS、Progressiv e,Misu mi,国内标准 Dy nisco、 Mold Master、 Hu sky （热流道系统） Miller Parker （油缸） 或客人允许使用替代品 五、钢材 #1 steel #2 steel #3steel #7steel 指Mold base 1040 1040+P20 1040+Hi-H P20 1040+420 1040,P20,HI-HARD P20,H-13,420,0-1,S-7,A2,D2,BECU （欧美标准） S45C-S55C,SKD61,SKD11,(日本标准) GD,40Cr,45#,65Mn,GCr15,T10A,CrWMn,(国内) 六、管螺纹 NPT（,欧美标准，是必须有藏位，即快接接头必须藏入模板内） PT，ZG，MM(国内标准) BSP（英制，日本） 七、螺纹 UNC、UNF（欧美） BSW （英） MM （德国，日本，国内） 八、模具图表示方法 1、 任何一套注塑模首先应保证至少有4 个基本视图：动模平面图、定模平面图、长剖切图、短剖切图。 ⑴动模平面图（ Mov able side）：沿模具分型面（第一分型面，即产品分型处），将动定模分开，放平动模，模顶方向（TOP/UP）首选放在图形上方，其次为左方，不允许在其他位置，这时所看至的动模俯视图作为动模平面图。动模平面图要画出模架、镶件位、胶位形状、浇道排布、浇口位置、拉料杆、冷却水道、螺丝位、顶针位、支撑柱、K.O 位、滑块结构、斜顶结构等。 ⑵定模平面图（ Fix ed side ）：沿模具分型面将动，定模分开，放平定模所看到的俯视图。此时，定模平面图与动模平面图为左、右镜像关系，模顶向上或向右。同样，定模定面图要表示出模架，内模件，胶位形状、浇道排布、浇口位置、冷却水管、螺丝位置、定位圈、浇口套、热浇道系统、滑块结构等内容。 ⑶长剖切图/短剖视图（Section A-A/Section B-B）：即垂直或平行模脚方向所得的剖视图。在剖视图中应尽可能将所有每一种规格的零件剖视一次（亦可用虚线表示），如模架、模架上的零件（导柱、导套、复位杆、推板导板、限位钉、螺钉、销钉）、定位圈、浇口套、大小镶件、顶针（每种直径的规格）、方顶、斜顶、镶针、滑块、耐磨片、支撑柱等。对于成品部分，要表示出不同位置之分模线、碰穿位、擦穿位、枕位、顶管、镶针、扁顶等。冷却水道、顶棍孔K.O、浇口等也要在剖视图中表示。在剖视图中，模架各板不用加剖面线（Hatch），内模件要...
