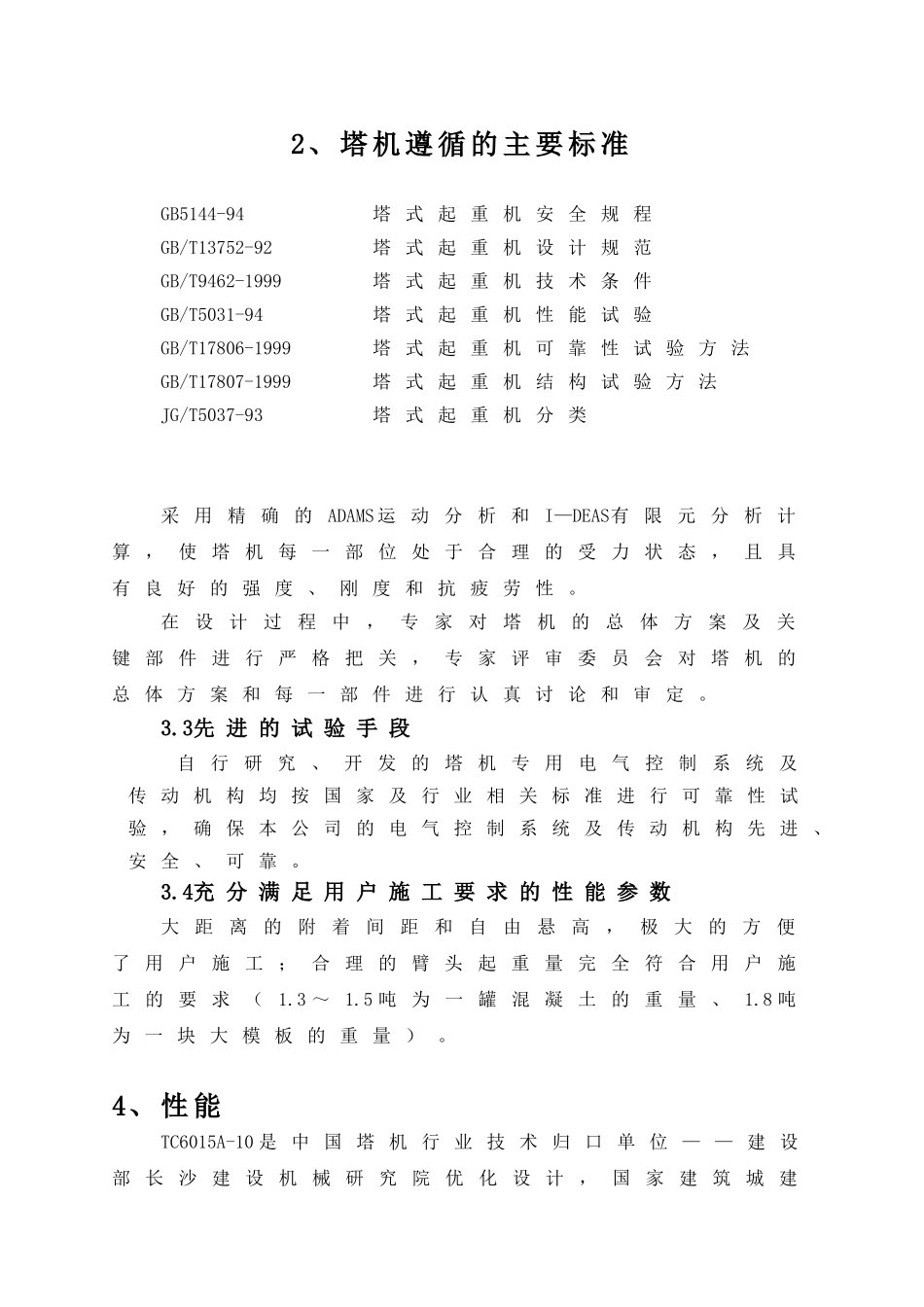

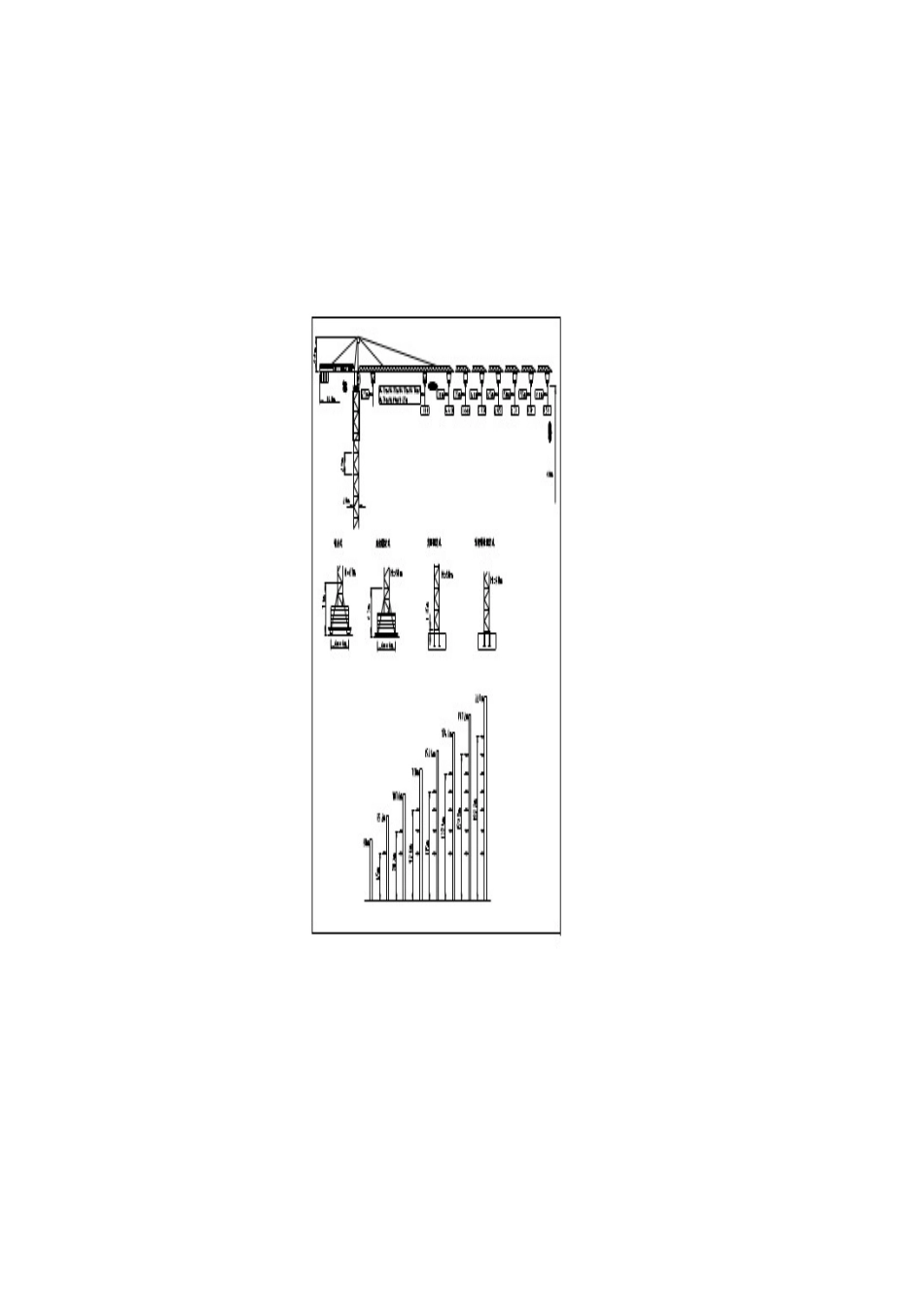

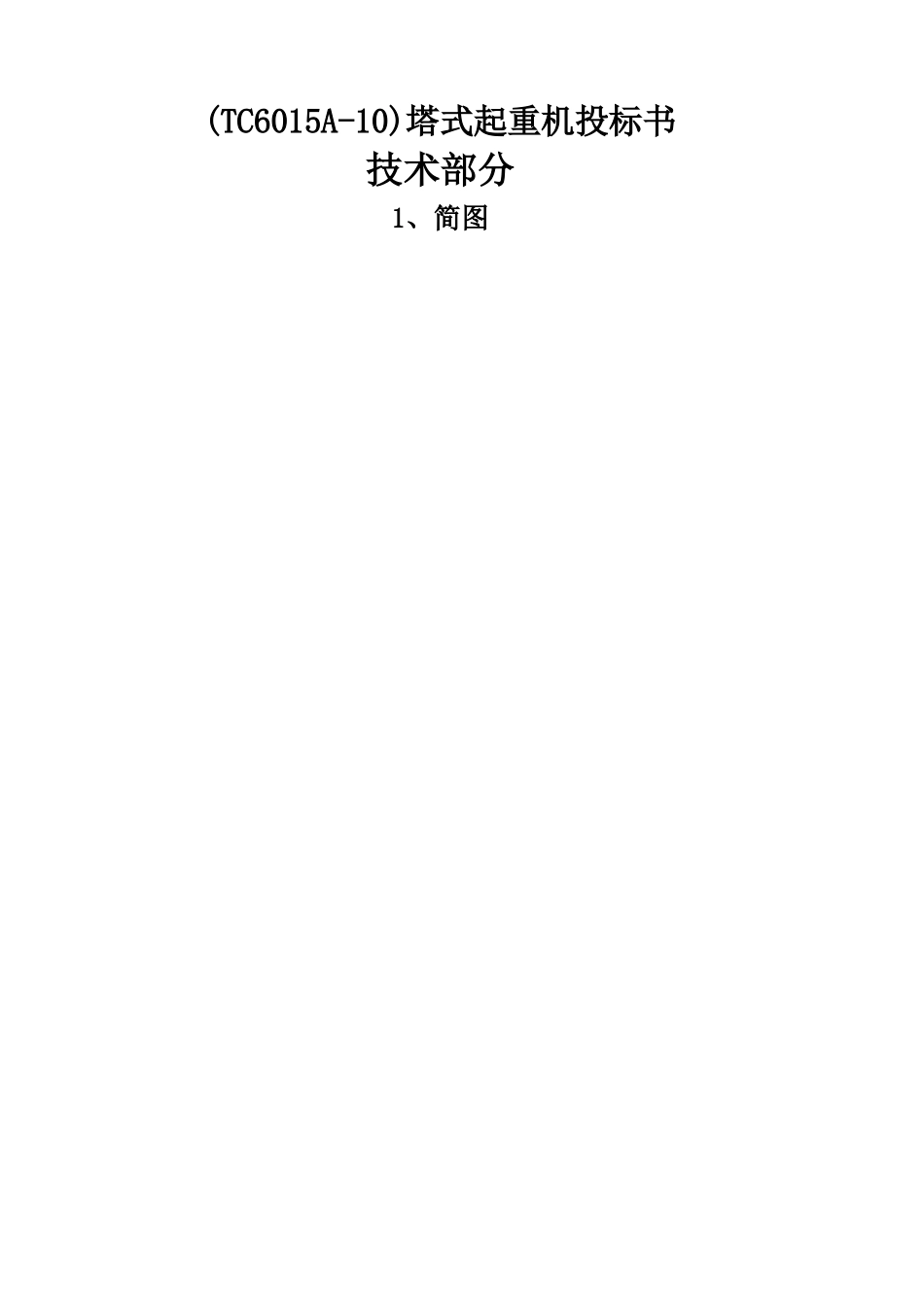

(TC6015A-10)塔式起重机投标书技术部分1、简图2、塔机遵循的主要标准GB5144-94塔式起重机安全规程GB/T13752-92塔式起重机设计规范GB/T9462-1999塔式起重机技术条件GB/T5031-94塔式起重机性能试验GB/T17806-1999塔式起重机可靠性试验方法GB/T17807-1999塔式起重机结构试验方法JG/T5037-93塔式起重机分类采用精确的ADAMS运动分析和I—DEAS有限元分析计算，使塔机每一部位处于合理的受力状态，且具有良好的强度、刚度和抗疲劳性。在设计过程中，专家对塔机的总体方案及关键部件进行严格把关，专家评审委员会对塔机的总体方案和每一部件进行认真讨论和审定。3.3先进的试验手段自行研究、开发的塔机专用电气控制系统及传动机构均按国家及行业相关标准进行可靠性试验，确保本公司的电气控制系统及传动机构先进、安全、可靠。3.4充分满足用户施工要求的性能参数大距离的附着间距和自由悬高，极大的方便了用户施工；合理的臂头起重量完全符合用户施工的要求（1.3～1.5吨为一罐混凝土的重量、1.8吨为一块大模板的重量）。4、性能TC6015A-10是中国塔机行业技术归口单位——建设部长沙建设机械研究院优化设计，国家建筑城建机械质量监督检验中心严格监督检验，技术性能国内领先，多项指标具有国际先进水平的一种新型上回转、双吊点水平臂架、小车水平变幅的自升式塔式起重机。4.1整机性能整机性能参数包括公称起重力矩、最大工作幅度、最大起重量、最大工作高度、工作速度等。这些参数是反映一台塔机的工作能力大小，工作效率高低的重要指标。具体性能参数附后。4.2工作机构塔机起升、回转、变幅、行走四大传动机构的性能直接关系到整机性能。使用时，用户追求的是平稳可靠，而影响塔机平稳的最主要因素是惯性冲击和电流冲击。“中联”TC6015A-10塔机运用先进技术，较好地解决了这个难题。4.2.1起升机构TC6015A-10塔机配置10t起升机构。常规配置的10t起升机构，采用带涡流制动的双速绕线转子特种电机，单速比圆柱齿轮减速器。相对于其它调速方式，带涡流制动的绕线转子电机可串电阻获取较软的特性，起制动和档位切换较平稳，有慢就位速度（就位档不宜长时间运行），就位准确。这种调速方式大大减小了惯性冲击，显著提高了电控系统元件的寿命，延长了钢丝绳的寿命，确保起升机构具有较好的平稳性和较长的寿命。特种电机＋单速比圆柱齿轮减速器，构造简单易维护，可靠性高。采用折线绳槽的大卷筒技术，解决了钢丝绳排列容易乱绳的难题。根据用户需求，10t起升机构还可采用变频无级调速控制,工作极为平稳，极大地改善了运行平稳性，提高就位准确度，对电网无冲击，操作简便轻巧。4.2.2回转机构回转机构是塔机惯性冲击影响最直接的传动机构，臂架越长，影响越突出。传统的有级调速机构无法解决这一难题，导致整机扭摆冲击大，电机断电后臂架溜车时间长，就位很困难，回转减速机容易损坏。中联独特的变频无级调速回转机构，在国际上率先作为常规配置。采用具有自主知识产权的回转涡流控制器，配合变频调速，起制动极其平稳，就位迅速准确，在国内外首屈一指。4.2.3小车变幅机构小车变幅机构是影响重物就位的一个重要机构TC6015A-10采用变频无级调速变幅机构，速度为0～55m/min，调速范围大，大大减小了运行冲击，提高了操作的平稳性，同时也提高了工作效率。4.2.4行走机构该行走机构为行星减速机传动的变频无级调速方式，速度为0～25m/min，平稳无冲动。电机直联行星减速机，再直联行走轮，构造简单轻巧，自重轻，体积小，外观美观，可靠性极高。4.3电气控制系统采用PLC控制，提高了可靠性和安全性。PLC（可编程序控制器）作为主控单元，减少了逻辑控制的元器件数量，大幅度降低了控制系统的故障率，提高可靠性。该系统对三大机构进行集中控制，并收集各种安全限位信号集中进行复杂的逻辑处理，优化各机构的动作，这样就可以有效地避免误操作，并能自动诊断电气故障，给出相应的声光报警。关键元件采用国外名牌产品是中联塔机可靠性高的关键。如法国施耐得公司的接触器和断路器，日本三菱的可编程控制器PLC，日本安川变频器等，这些元器件都具有较好的过载能力和稳定的性能。一般来说，电气故障占塔...
