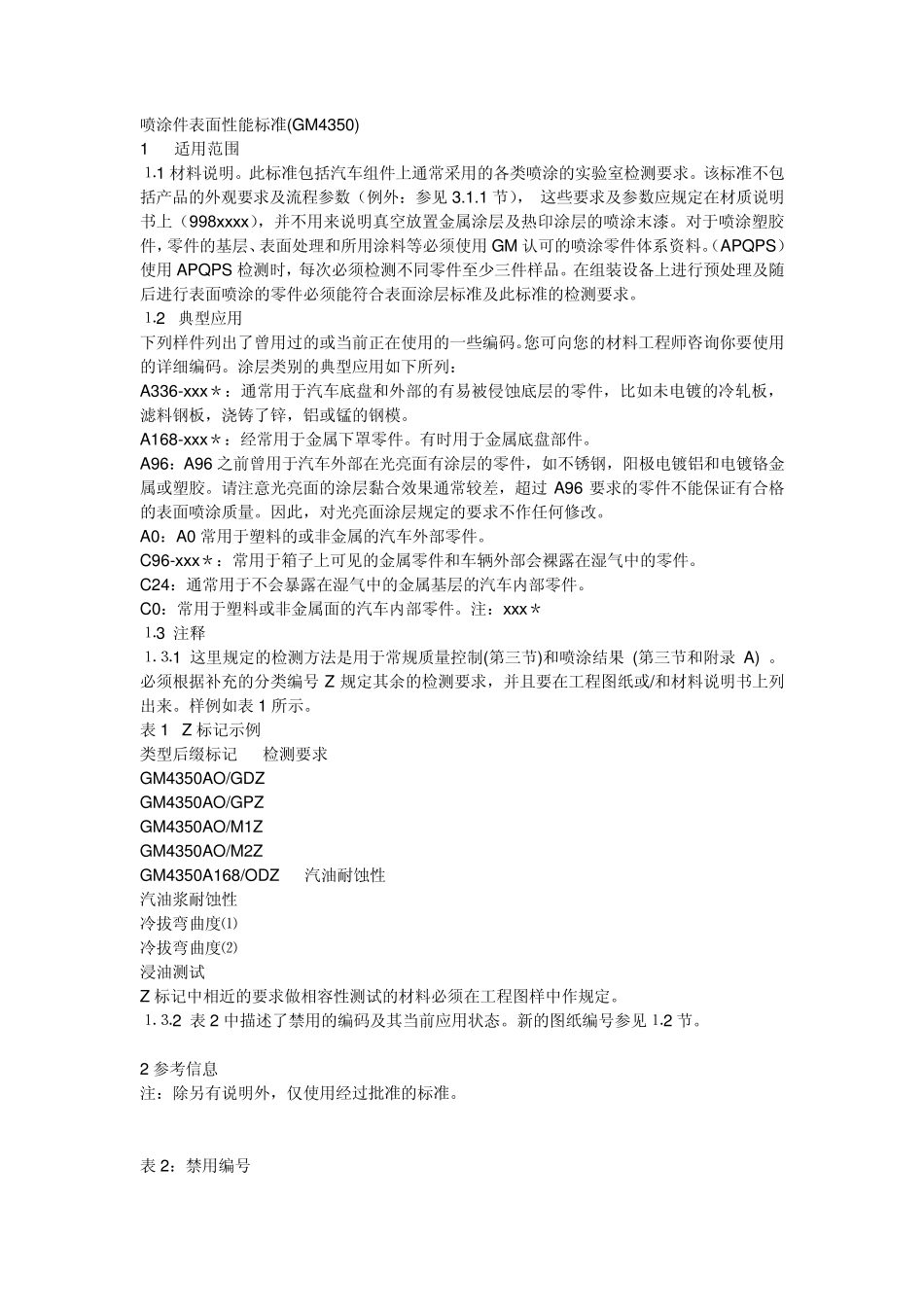

喷涂件表面性能标准_第1页
1/6
喷涂件表面性能标准_第2页
2/6
喷涂件表面性能标准_第3页
3/6
喷涂件表面性能标准(GM4350) 1 适用范围 ⒈1 材料说明。此标准包括汽车组件上通常采用的各类喷涂的实验室检测要求。该标准不包括产品的外观要求及流程参数(例外:参见 3.1.1 节), 这些要求及参数应规定在材质说明书上(998хххх),并不用来说明真空放置金属涂层及热印涂层的喷涂末漆。对于喷涂塑胶件,零件的基层、表面处理和所用涂料等必须使用 GM 认可的喷涂零件体系资料。(APQPS)使用 APQPS 检测时,每次必须检测不同零件至少三件样品。在组装设备上进行预处理及随后进行表面喷涂的零件必须能符合表面涂层标准及此标准的检测要求。 ⒈2 典型应用 下列样件列出了曾用过的或当前正在使用的一些编码。您可向您的材料工程师咨询你要使用的详细编码。涂层类别的典型应用如下所列: A336-ххх*:通常用于汽车底盘和外部的有易被侵蚀底层的零件,比如未电镀的冷轧板,滤料钢板,浇铸了锌,铝或锰的钢模。 A168-ххх*:经常用于金属下罩零件。有时用于金属底盘部件。 A96:A96 之前曾用于汽车外部在光亮面有涂层的零件,如不锈钢,阳极电镀铝和电镀铬金属或塑胶。请注意光亮面的涂层黏合效果通常较差,超过 A96 要求的零件不能保证有合格的表面喷涂质量。因此,对光亮面涂层规定的要求不作任何修改。 A0:A0 常用于塑料的或非金属的汽车外部零件。 C96-ххх*:常用于箱子上可见的金属零件和车辆外部会裸露在湿气中的零件。 C24:通常用于不会暴露在湿气中的金属基层的汽车内部零件。 C0:常用于塑料或非金属面的汽车内部零件。注:ххх* ⒈3 注释 ⒈⒊1 这里规定的检测方法是用于常规质量控制(第三节)和喷涂结果 (第三节和附录A) 。必须根据补充的分类编号Z 规定其余的检测要求,并且要在工程图纸或/和材料说明书上列出来。样例如表 1 所示。 表 1 Z 标记示例 类型后缀标记 检测要求 GM4350AO/GDZ GM4350AO/GPZ GM4350AO/M1Z GM4350AO/M2Z GM4350A168/ODZ 汽油耐蚀性 汽油浆耐蚀性 冷拔弯曲度⑴ 冷拔弯曲度⑵ 浸油测试 Z 标记中相近的要求做相容性测试的材料必须在工程图样中作规定。 ⒈⒊2 表 2 中描述了禁用的编码及其当前应用状态。新的图纸编号参见⒈2 节。 2 参考信息 注:除另有说明外,仅使用经过批准的标准。 表 2:禁用编号 禁用编号 当前应用状态 GM4350 B336 GM4350 A336 另:1 无NSS 腐蚀要求 2 锌表面要求无腐蚀痕迹和腐蚀 GM4350 B168...
