喷管特性实验

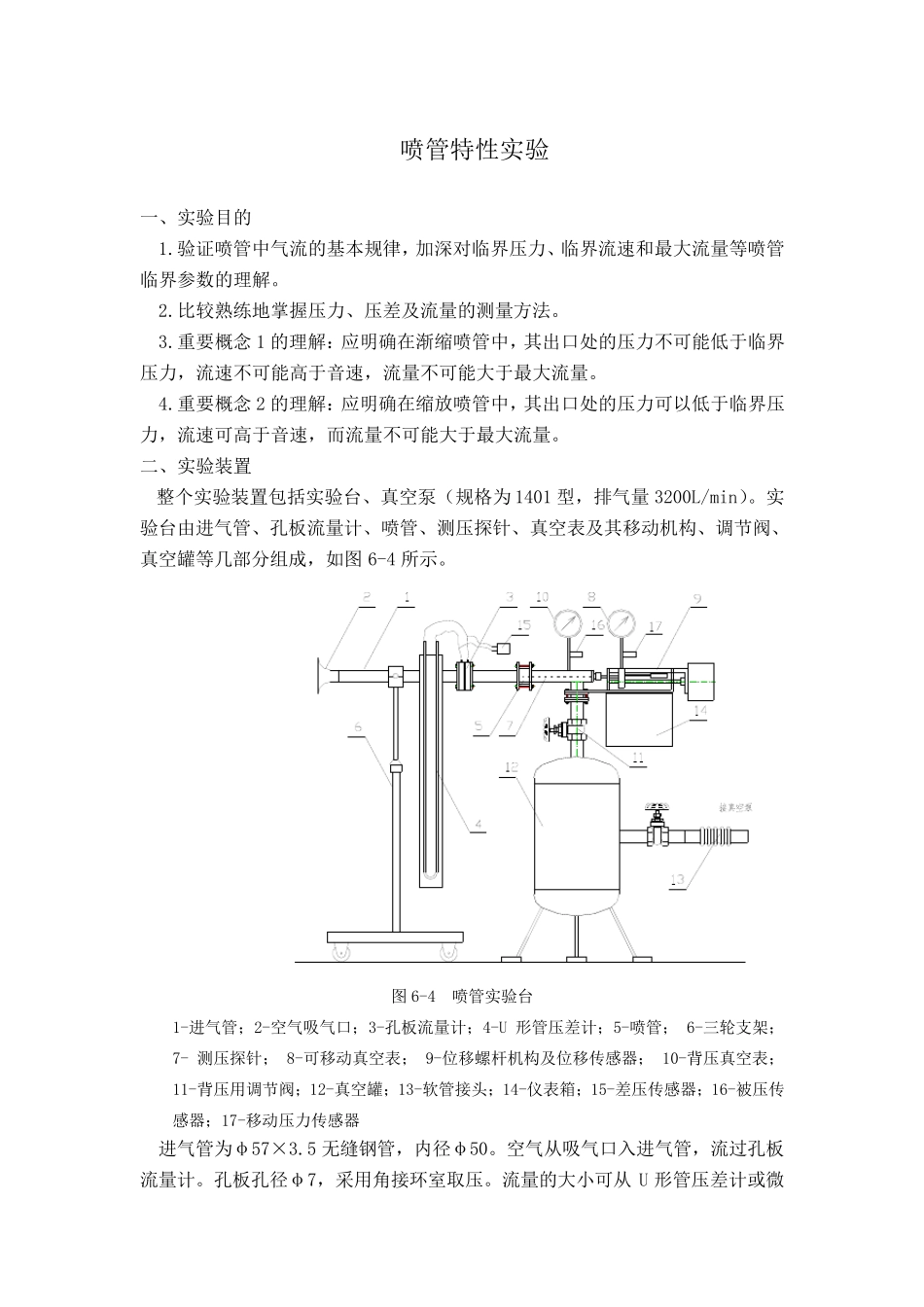

喷 管 特 性 实 验 一 、 实 验 目 的 1.验 证 喷 管 中 气 流 的 基 本 规 律 ， 加 深 对 临 界 压 力 、 临 界 流 速 和 最 大 流 量 等 喷 管临 界 参 数 的 理 解 。 2.比 较 熟 练 地 掌 握 压 力 、 压 差 及 流 量 的 测 量 方 法 。 3.重 要 概 念 1 的 理 解 ： 应 明 确 在 渐 缩 喷 管 中 ， 其 出 口 处 的 压 力 不 可 能 低 于 临 界压 力 ， 流 速 不 可 能 高 于 音 速 ， 流 量 不 可 能 大 于 最 大 流 量 。 4.重 要 概 念 2 的 理 解 ： 应 明 确 在 缩 放 喷 管 中 ， 其 出 口 处 的 压 力 可 以 低 于 临 界 压力 ， 流 速 可 高 于 音 速 ， 而 流 量 不 可 能 大 于 最 大 流 量 。 二 、 实 验 装 置 整 个 实 验 装 置 包 括 实 验 台 、 真 空 泵 （ 规 格 为 1401 型 ， 排 气 量 3200L/min）。 实验 台 由 进 气 管 、 孔 板 流 量 计 、 喷 管 、 测 压 探 针 、 真 空 表 及 其 移 动 机 构 、 调 节 阀 、真 空 罐 等 几 部 分 组 成 ， 如 图 6-4 所 示 。 图 6-4 喷 管 实 验 台 1-进 气 管 ； 2-空 气 吸 气 口 ； 3-孔 板 流 量 计 ； 4-U 形 管 压 差 计 ； 5-喷 管 ； 6-三 轮 支 架 ；7- 测 压 探 针 ； 8-可 移 动 真 空 表 ； 9-位 移 螺 杆 机 构 及 位 移 传 感 器； 10-背压 真 空 表 ；11-背压 用调 节 阀 ； 12-真 空 罐 ； 13-软管 接头； 14-仪表 箱； 15-差 压 传 感 器； 16-被压 传感 器； 17-移 动 压 力 传 感 器 进 气 管 为 φ57×3.5 无缝钢管 ， 内径φ50。 空 气 从吸 气 口 入进 气 管 ， 流 过孔 板流 量 计 。 孔 板 孔 径φ7， 采用角接环室取压 。 流 量 的 大 小可 从 U 形 管 压 差 计 或微压传感器读出。喷管用有机玻璃制成，配有渐缩喷管和缩放喷管各一只。根据实验的要求，可松开夹持法兰上的固紧螺丝，向左推开进气管的三轮支架，更换所需的喷管。喷管各截面上的压力是由插入喷管内的测压探针（外径φ1.2）连至“可移动真空表”测得，由于...
