《塑件产品结构设计》测试题VIP专享VIP免费

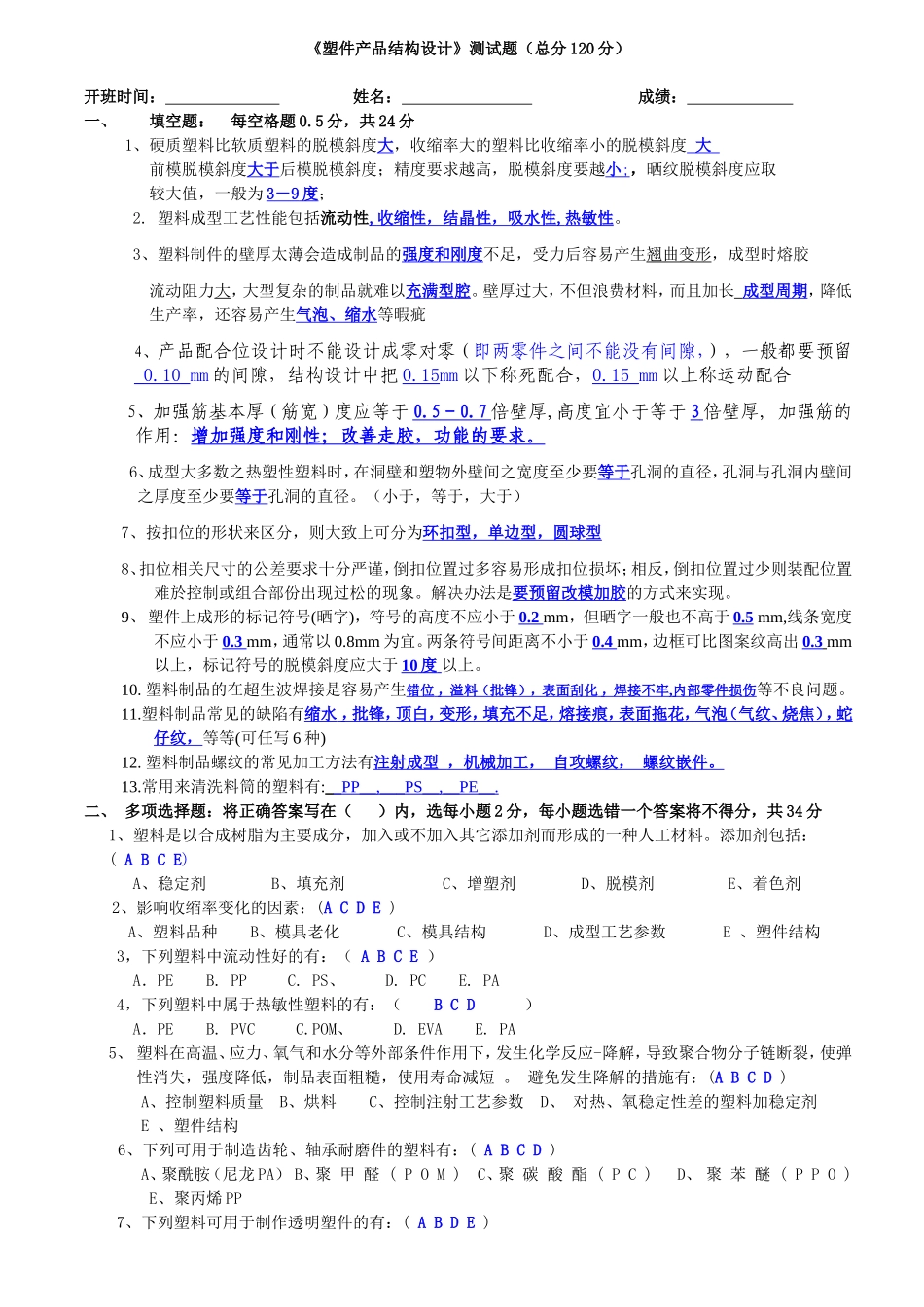

《塑件产品结构设计》测试题（总分120分）开班时间：姓名：成绩：一、填空题：每空格题0.5分，共24分1、硬质塑料比软质塑料的脱模斜度大，收缩率大的塑料比收缩率小的脱模斜度大前模脱模斜度大于后模脱模斜度；精度要求越高，脱模斜度要越小;，晒纹脱模斜度应取较大值，一般为3－9度；2.塑料成型工艺性能包括流动性,收缩性，结晶性，吸水性,热敏性。3、塑料制件的壁厚太薄会造成制品的强度和刚度不足，受力后容易产生翘曲变形，成型时熔胶流动阻力大，大型复杂的制品就难以充满型腔。壁厚过大，不但浪费材料，而且加长成型周期，降低生产率，还容易产生气泡、缩水等暇疵4、产品配合位设计时不能设计成零对零（即两零件之间不能没有间隙，），一般都要预留_0.10_mm的间隙，结构设计中把0.15mm以下称死配合，0.15_mm以上称运动配合5、加强筋基本厚（筋宽）度应等于0.5－0.7倍壁厚,高度宜小于等于3倍壁厚,加强筋的作用：增加强度和刚性；改善走胶，功能的要求。6、成型大多数之热塑性塑料时，在洞壁和塑物外壁间之宽度至少要等于孔洞的直径，孔洞与孔洞内壁间之厚度至少要等于孔洞的直径。（小于，等于，大于）7、按扣位的形状来区分，则大致上可分为环扣型，单边型，圆球型8、扣位相关尺寸的公差要求十分严谨，倒扣位置过多容易形成扣位损坏；相反，倒扣位置过少则装配位置难於控制或组合部份出现过松的现象。解决办法是要预留改模加胶的方式来实现。9、塑件上成形的标记符号(晒字)，符号的高度不应小于0.2mm，但晒字一般也不高于0.5mm,线条宽度不应小于0.3mm，通常以0.8mm为宜。两条符号间距离不小于0.4mm，边框可比图案纹高出0.3mm以上，标记符号的脱模斜度应大于10度以上。10.塑料制品的在超生波焊接是容易产生错位，溢料（批锋），表面刮化，焊接不牢,内部零件损伤等不良问题。11.塑料制品常见的缺陷有缩水，批锋，顶白，变形，填充不足，熔接痕，表面拖花，气泡（气纹、烧焦），蛇仔纹，等等(可任写6种)12.塑料制品螺纹的常见加工方法有注射成型，机械加工，自攻螺纹，螺纹嵌件。13.常用来清洗料筒的塑料有:__PP__,___PS__,__PE__.二、多项选择题：将正确答案写在（）内，选每小题2分，每小题选错一个答案将不得分，共34分1、塑料是以合成树脂为主要成分，加入或不加入其它添加剂而形成的一种人工材料。添加剂包括：(ABCE)A、稳定剂B、填充剂C、增塑剂D、脱模剂E、着色剂2、影响收缩率变化的因素：(ACDE)A、塑料品种B、模具老化C、模具结构D、成型工艺参数E、塑件结构3，下列塑料中流动性好的有：（ABCE）A．PEB.PPC.PS、D.PCE.PA4，下列塑料中属于热敏性塑料的有：（BCD）A．PEB.PVCC.POM、D.EVAE.PA5、塑料在高温、应力、氧气和水分等外部条件作用下，发生化学反应-降解，导致聚合物分子链断裂，使弹性消失，强度降低，制品表面粗糙，使用寿命减短。避免发生降解的措施有：(ABCD)A、控制塑料质量B、烘料C、控制注射工艺参数D、对热、氧稳定性差的塑料加稳定剂E、塑件结构6、下列可用于制造齿轮、轴承耐磨件的塑料有：(ABCD)A、聚酰胺（尼龙PA）B、聚甲醛(POM)C、聚碳酸酯(PC)D、聚苯醚(PPO)E、聚丙烯PP7、下列塑料可用于制作透明塑件的有：(ABDE)A、聚苯乙烯(PS)B、有机玻璃(PMMA)C、聚甲醛POMD、聚碳酸酯(PC)E、K料(BS)人造橡胶8、设计塑件选用塑料时须考虑的因素有：(ABCD)A、制品用途B、制品要求性能C、制品的形状结构大小D、成本和安全9、下列哪几方面会影响塑料制件尺寸精度(ABCD)A、塑料收缩率的波动B、成型工艺参数C、模具的制造精度D、模具的磨损老化10、塑件结构设计中、圆角设计具有哪些优点(ABCDE)A、圆角可避免应力集中，提高制件强度B、圆角可有利于充模和脱模。C、圆角有利于提高模具强度D、改善流动性，消除内应力E、制件不易伤手11、孔的设计一般原则是：(ABCDE)A、孔间距最少要大于等于直径B、孔四周最好增厚胶位，以增加强度。C、注射成型时针易被冲弯，故孔深<孔径X4.D、螺丝柱孔、可做成两头盲孔，以减小孔深E、要加深盲孔洞之深度则可用层次孔洞。12、下列哪些是塑胶制品常见的后加工处理工艺：(ABDE)A、喷油；B移印；C,晒纹D,电镀E热转印13、造成制品缺...
