BIM模型标准

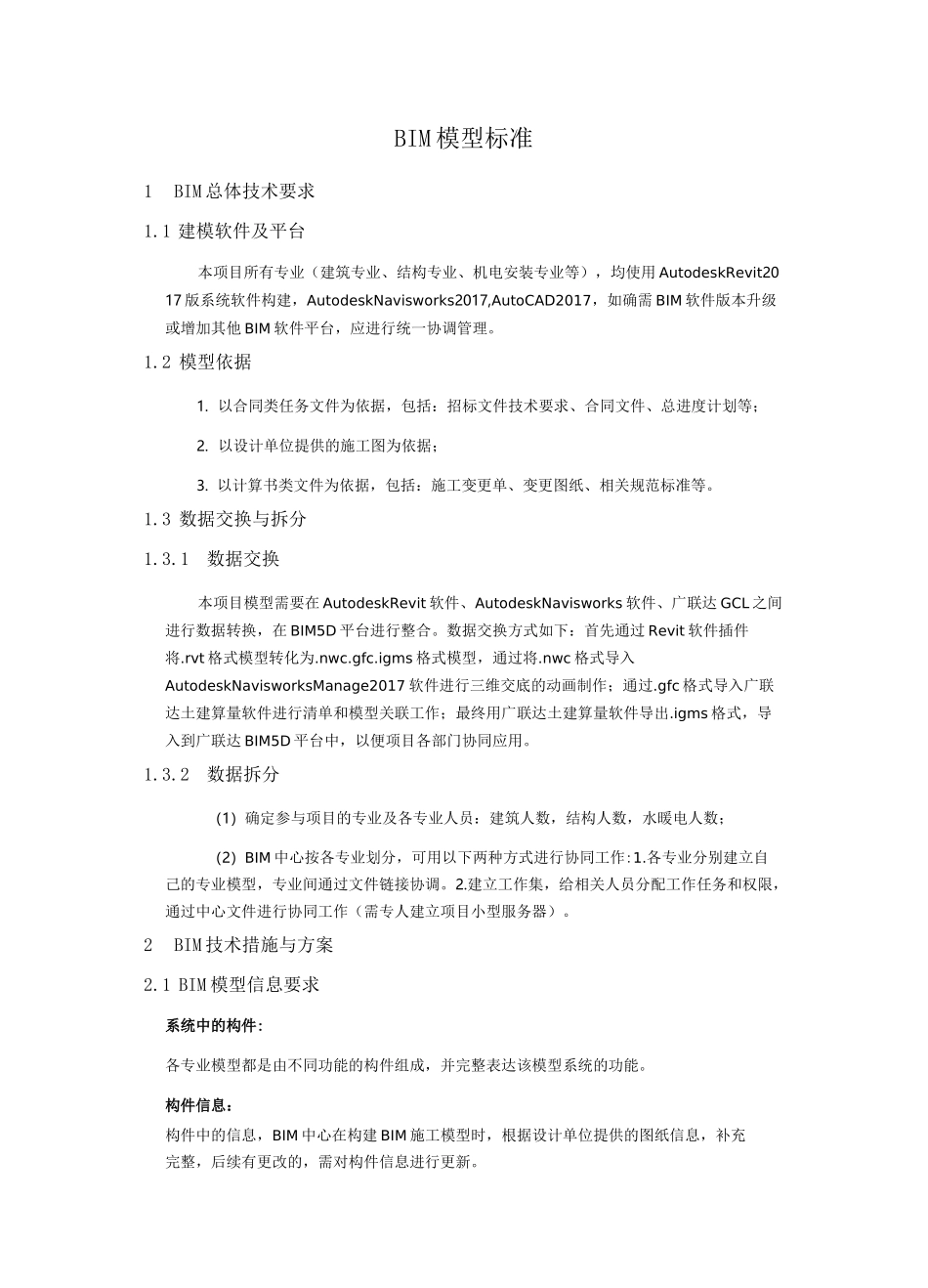

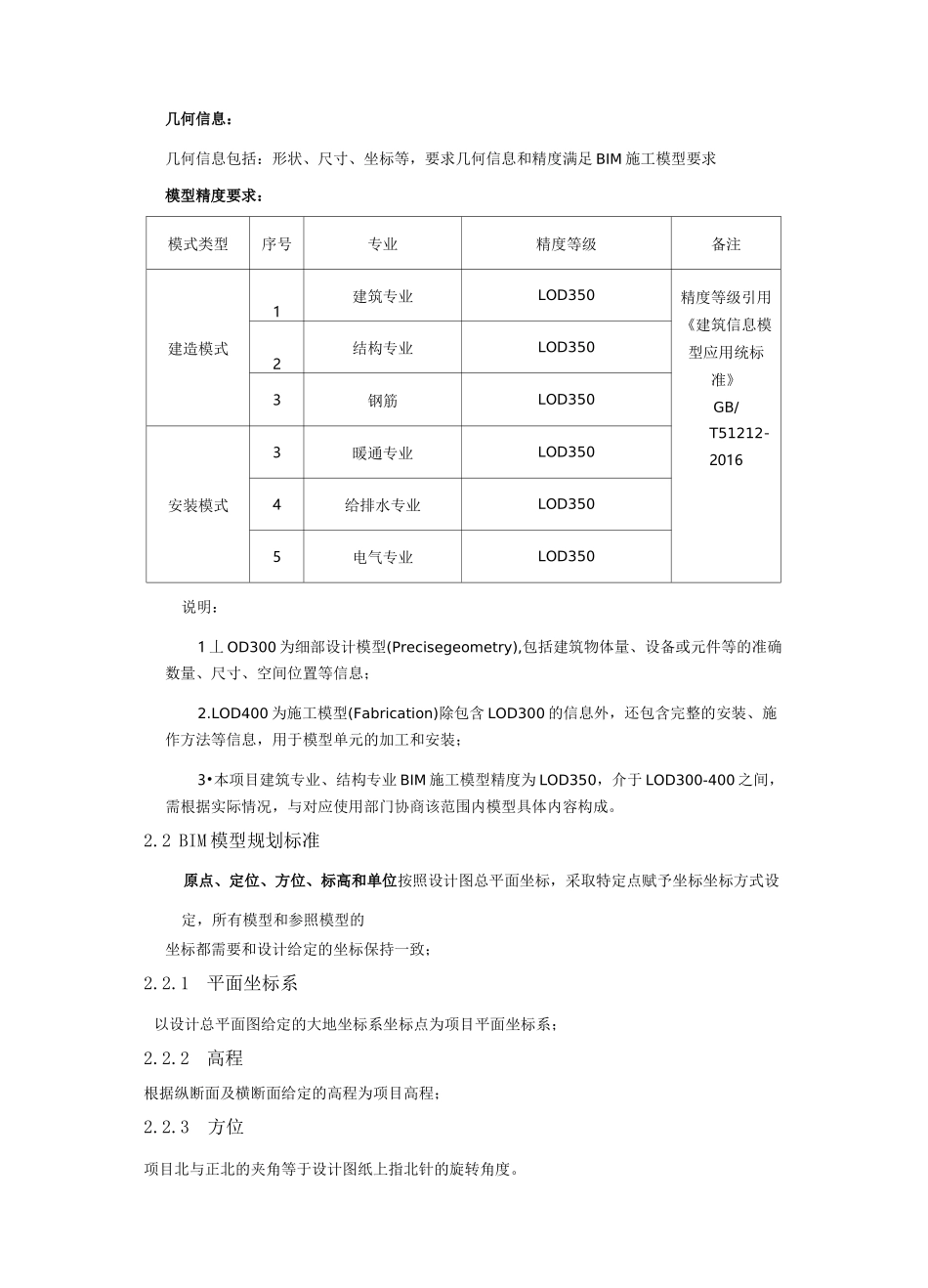

BIM 模型标准1BIM 总体技术要求1.1 建模软件及平台本项目所有专业（建筑专业、结构专业、机电安装专业等），均使用 AutodeskRevit2017 版系统软件构建，AutodeskNavisworks2017,AutoCAD2017，如确需 BIM 软件版本升级或增加其他 BIM 软件平台，应进行统一协调管理。1.2 模型依据1. 以合同类任务文件为依据，包括：招标文件技术要求、合同文件、总进度计划等；2. 以设计单位提供的施工图为依据；3. 以计算书类文件为依据，包括：施工变更单、变更图纸、相关规范标准等。1.3 数据交换与拆分1.3.1数据交换本项目模型需要在 AutodeskRevit 软件、AutodeskNavisworks 软件、广联达 GCL 之间进行数据转换，在 BIM5D 平台进行整合。数据交换方式如下：首先通过 Revit 软件插件将.rvt 格式模型转化为.nwc.gfc.igms 格式模型，通过将.nwc 格式导入AutodeskNavisworksManage2017 软件进行三维交底的动画制作；通过.gfc 格式导入广联达土建算量软件进行清单和模型关联工作；最终用广联达土建算量软件导出.igms 格式，导入到广联达 BIM5D 平台中，以便项目各部门协同应用。1.3.2数据拆分（1）确定参与项目的专业及各专业人员：建筑人数，结构人数，水暖电人数；（2）BIM 中心按各专业划分，可用以下两种方式进行协同工作:1.各专业分别建立自己的专业模型，专业间通过文件链接协调。2.建立工作集，给相关人员分配工作任务和权限，通过中心文件进行协同工作（需专人建立项目小型服务器）。2BIM 技术措施与方案2.1 BIM 模型信息要求系统中的构件:各专业模型都是由不同功能的构件组成，并完整表达该模型系统的功能。构件信息：构件中的信息，BIM 中心在构建 BIM 施工模型时，根据设计单位提供的图纸信息，补充完整，后续有更改的，需对构件信息进行更新。几何信息：几何信息包括：形状、尺寸、坐标等，要求几何信息和精度满足 BIM 施工模型要求模型精度要求：模式类型序号专业精度等级备注建造模式1建筑专业LOD350精度等级引用《建筑信息模型应用统标准》GB/T51212-20162结构专业LOD3503钢筋LOD350安装模式3暖通专业LOD3504给排水专业LOD3505电气专业LOD350说明：1 丄 OD300 为细部设计模型(Precisegeometry),包括建筑物体量、设备或元件等的准确数量、尺寸、空间位置等信息；2.LOD400 为施工模型(Fabrication)除包含 LOD300 的信息外，还包含完整的安装、施作方法等信息，用于模型单元的加工和安装；3•本项目建筑...
