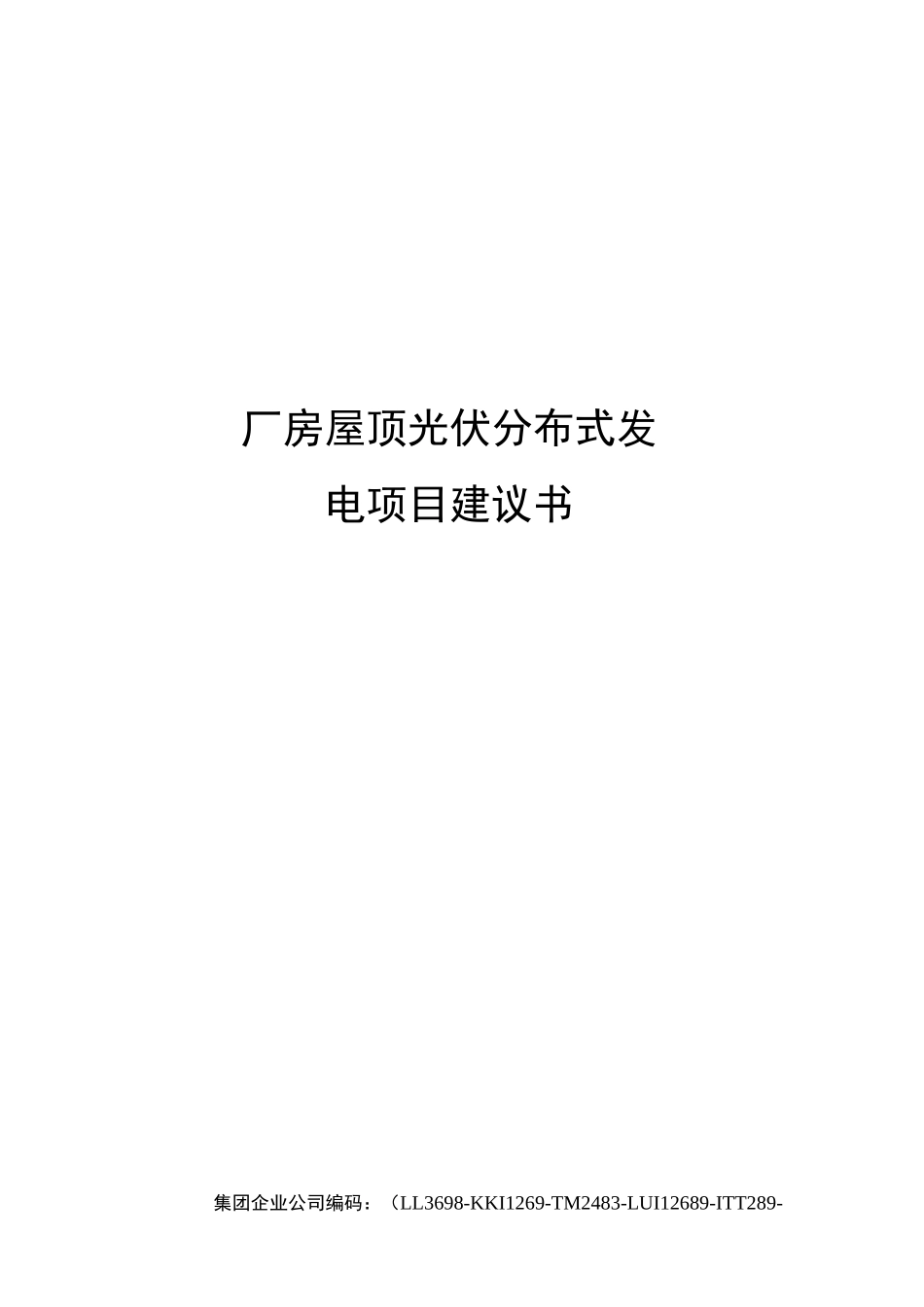

厂房屋顶光伏分布式发电项目建议书VIP专享

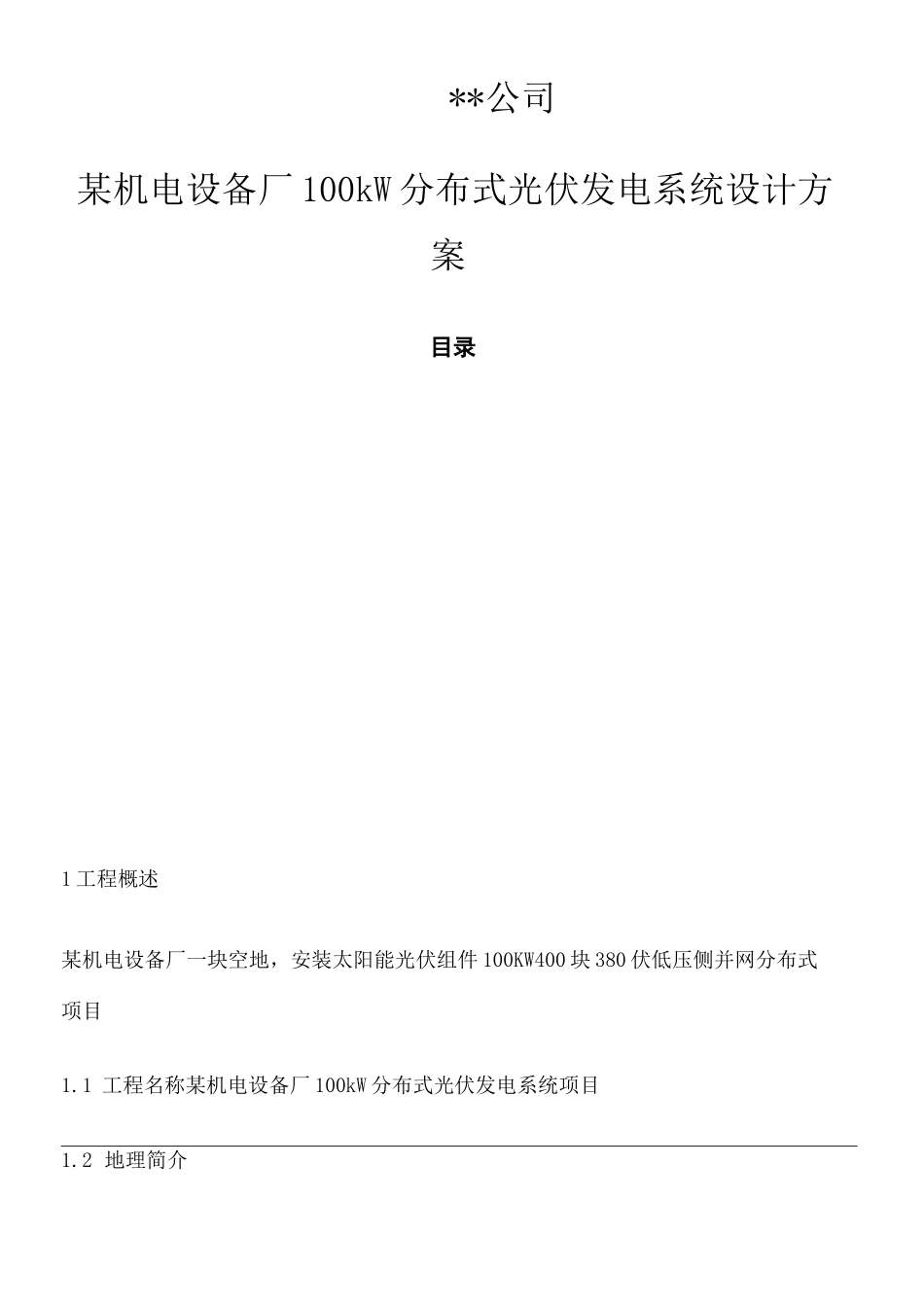

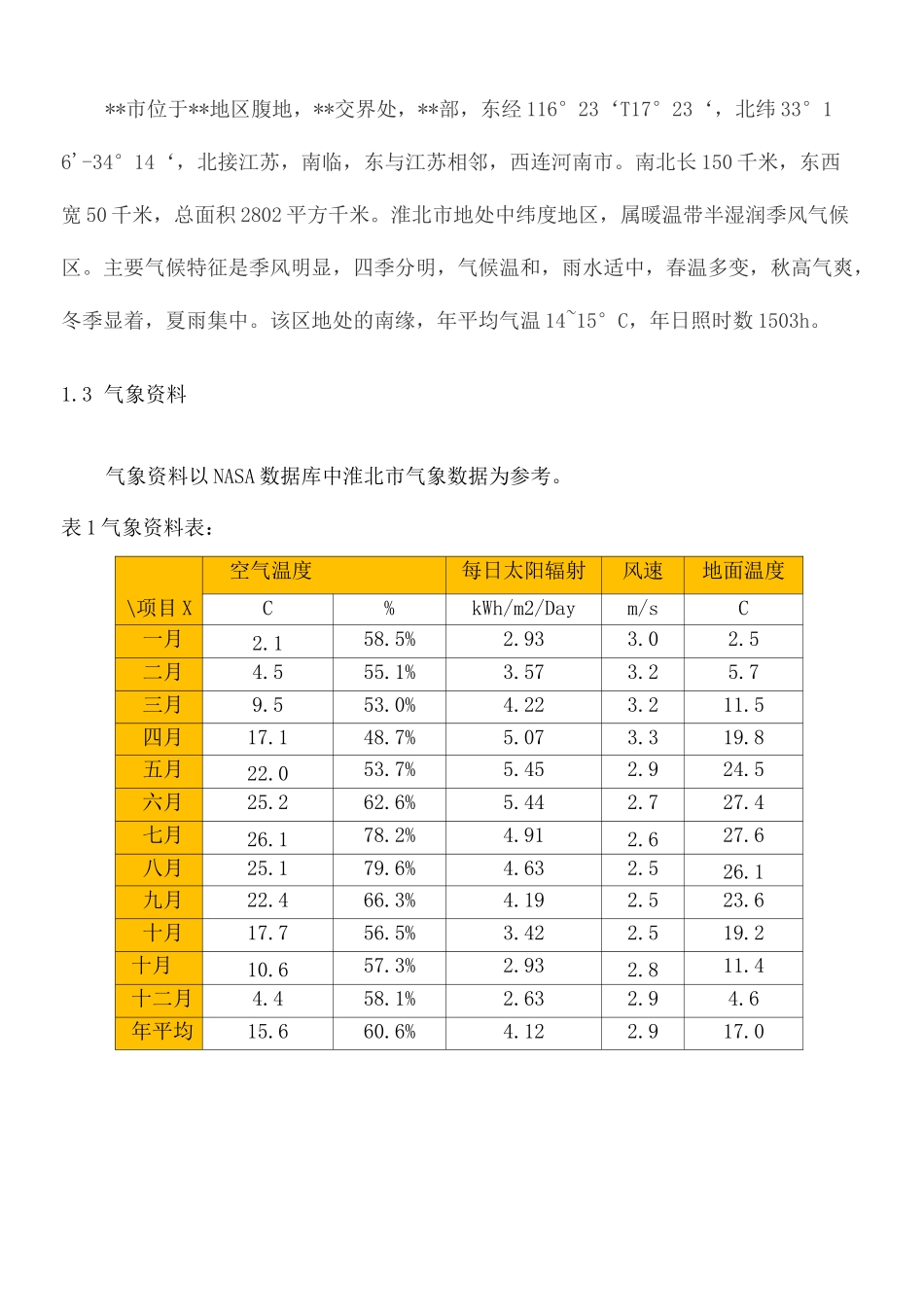

厂房屋顶光伏分布式发电项目建议书集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-**公司某机电设备厂 100kW 分布式光伏发电系统设计方案目录1 工程概述某机电设备厂一块空地，安装太阳能光伏组件 100KW400 块 380 伏低压侧并网分布式项目1.1 工程名称某机电设备厂 100kW 分布式光伏发电系统项目1.2 地理简介**市位于**地区腹地，**交界处，**部，东经 116°23‘T17°23‘，北纬 33°16'-34°14‘，北接江苏，南临，东与江苏相邻，西连河南市。南北长 150 千米，东西宽 50 千米，总面积 2802 平方千米。淮北市地处中纬度地区，属暖温带半湿润季风气候区。主要气候特征是季风明显，四季分明，气候温和，雨水适中，春温多变，秋高气爽，冬季显着，夏雨集中。该区地处的南缘，年平均气温 14~15°C，年日照时数 1503h。1.3 气象资料气象资料以 NASA 数据库中淮北市气象数据为参考。表 1 气象资料表：\项目 X空气温度每日太阳辐射风速地面温度C%kWh/m2/Daym/sC一月2.158.5%2.933.02.5二月4.555.1%3.573.25.7三月9.553.0%4.223.211.5四月17.148.7%5.073.319.8五月22.053.7%5.452.924.5六月25.262.6%5.442.727.4七月26.178.2%4.912.627.6八月25.179.6%4.632.526.1九月22.466.3%4.192.523.6十月17.756.5%3.422.519.2十月10.657.3%2.932.811.4十二月4.458.1%2.632.94.6年平均15.660.6%4.122.917.02 并网光伏发电系统工作原理光伏组件产生的直流电经过并网逆变器转换成符合市电电网要求的交流电之后直接接入公共电网，并网系统中光伏方阵所产生的电力除了供给交流负载外，多余的电力反馈给电网。在阴雨天或夜晚，太阳电池组件没有产生电能或者产生的电能不能满足负载需求时就由电网供电。系统结构如下图所示：图 1 户用并网光伏发电系统原理图主要组成设备介绍光伏组件：根据光生伏打效应原理，利用晶体硅制成，其作用是将太阳辐射能转换为电能，有一定的防雨、防雹、防风等能力。根据实际需要可将光伏组件相互串联或并联连接。并网逆变器：将来自太阳能电池方阵的直流电流变换为符合电网要求的交流电流的电力变换装置。3 方案设计3.1 系统选型设计根据安装容量的要求（或者安装面积），结合专业的设计软件，最终得出如下的系统配置情况：光伏组件：数量 400 块，型号：YL250-29b；并网逆变器：数量 1 台，型号：GP100KTI-T3.1.1 光伏组件组件参数表组件类型YL250P-29b电池片类型156*156mm电池片数量60 ...
