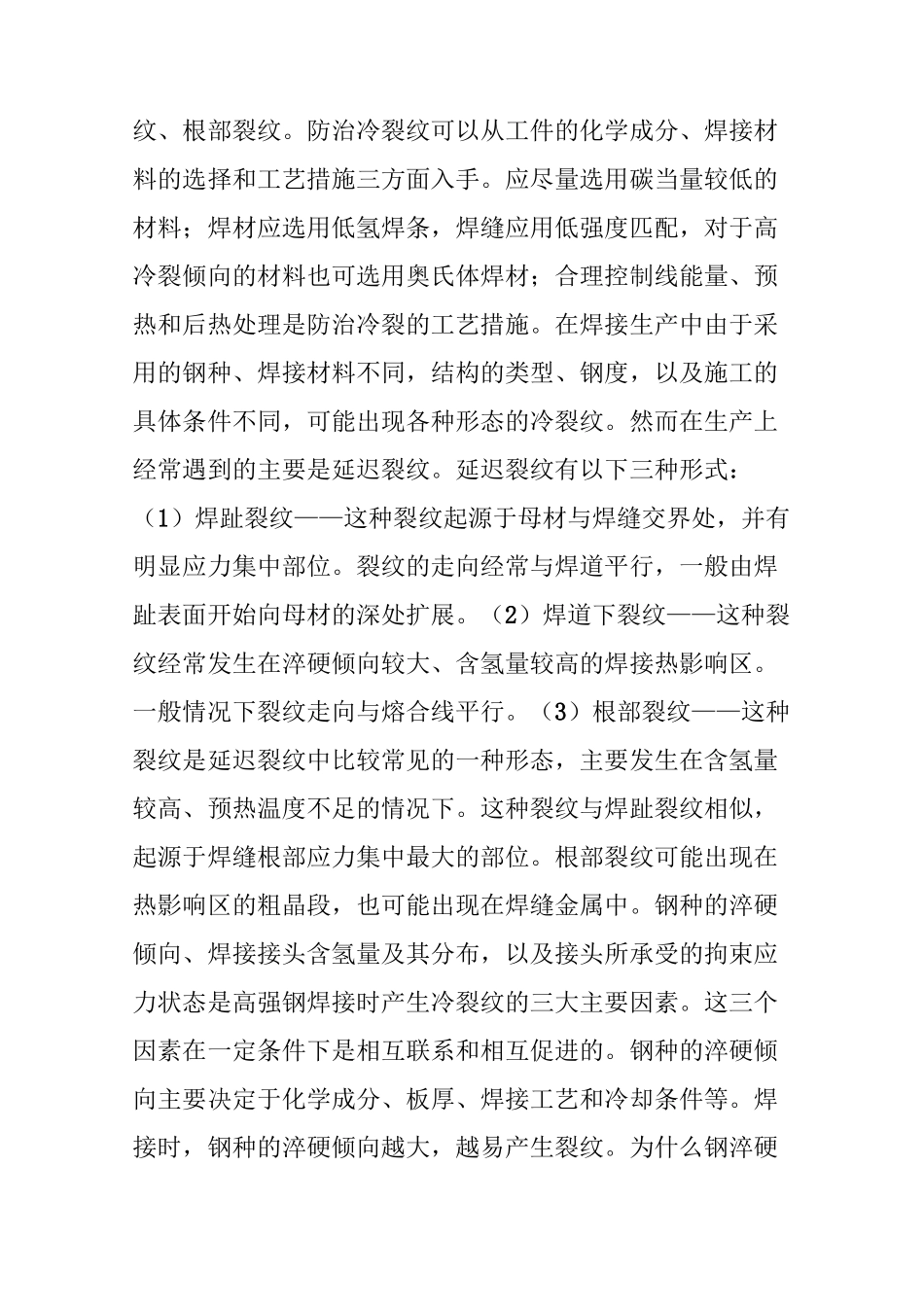

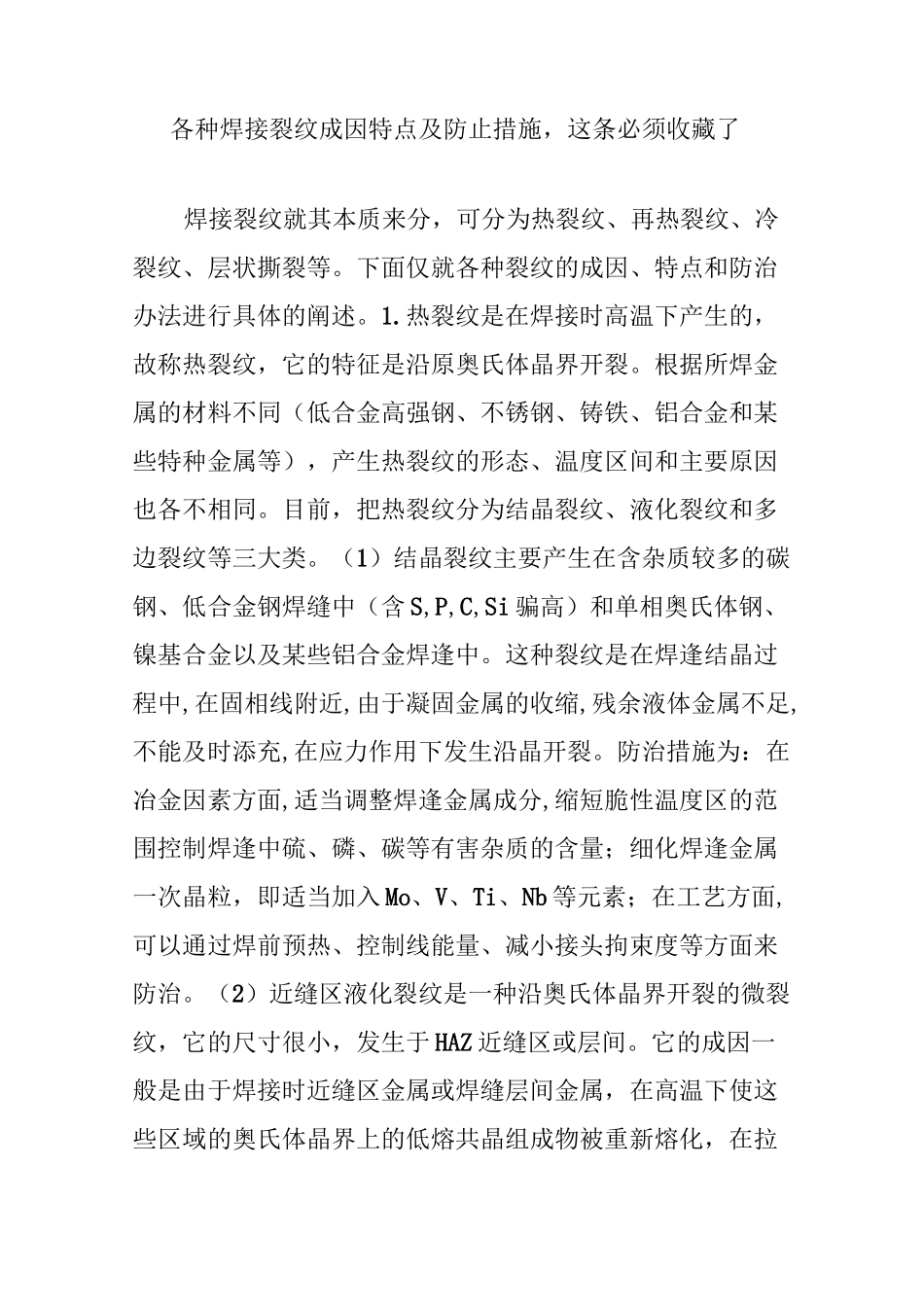

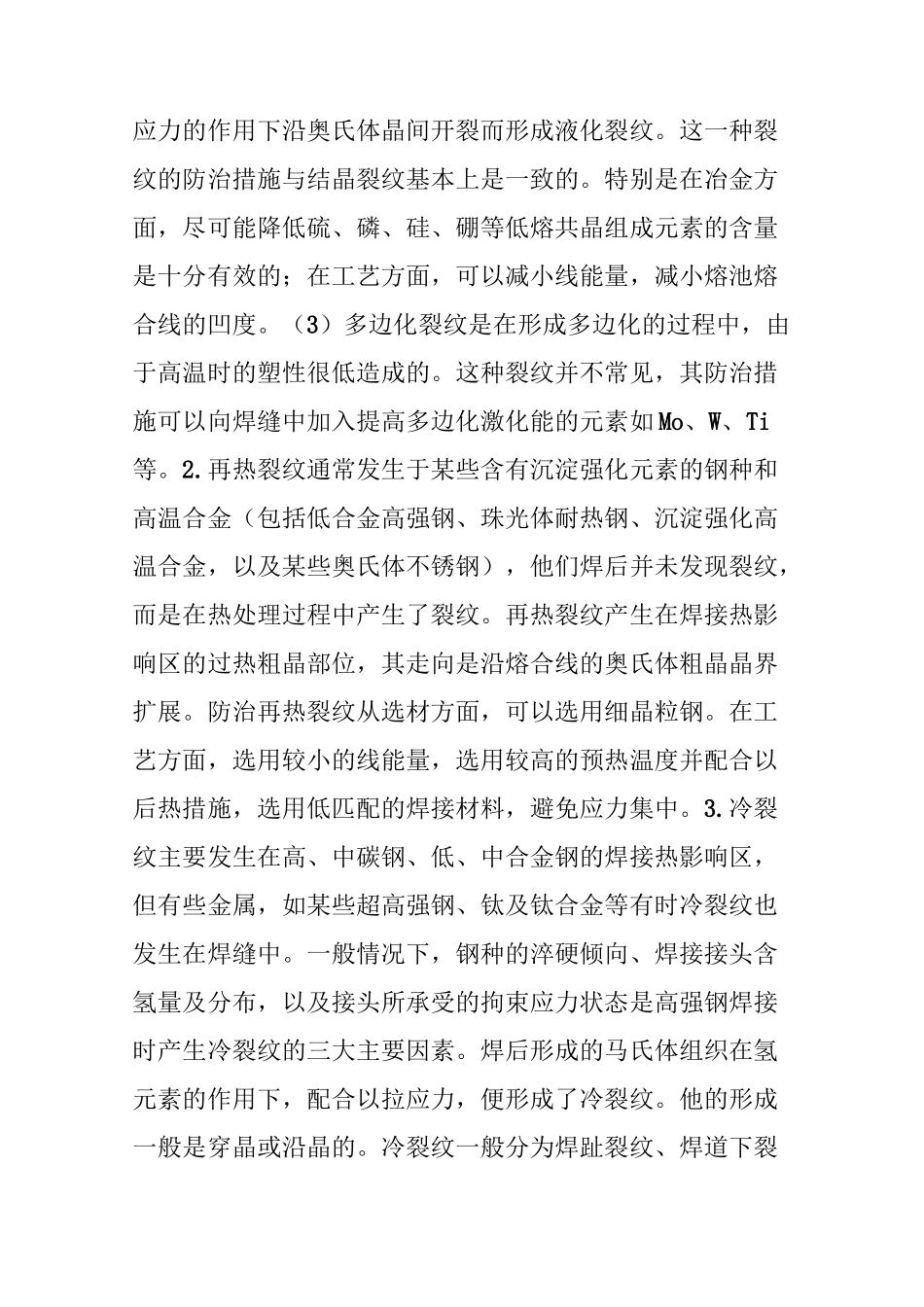

各种焊接裂纹成因特点及防止措施，这条必须收藏了焊接裂纹就其本质来分，可分为热裂纹、再热裂纹、冷裂纹、层状撕裂等。下面仅就各种裂纹的成因、特点和防治办法进行具体的阐述。1.热裂纹是在焊接时高温下产生的，故称热裂纹，它的特征是沿原奥氏体晶界开裂。根据所焊金属的材料不同（低合金高强钢、不锈钢、铸铁、铝合金和某些特种金属等），产生热裂纹的形态、温度区间和主要原因也各不相同。目前，把热裂纹分为结晶裂纹、液化裂纹和多边裂纹等三大类。（1）结晶裂纹主要产生在含杂质较多的碳钢、低合金钢焊缝中（含 S,P,C,Si 骗高）和单相奥氏体钢、镍基合金以及某些铝合金焊逢中。这种裂纹是在焊逢结晶过程中,在固相线附近,由于凝固金属的收缩,残余液体金属不足,不能及时添充,在应力作用下发生沿晶开裂。防治措施为：在冶金因素方面,适当调整焊逢金属成分,缩短脆性温度区的范围控制焊逢中硫、磷、碳等有害杂质的含量；细化焊逢金属一次晶粒，即适当加入 Mo、V、Ti、Nb 等元素；在工艺方面,可以通过焊前预热、控制线能量、减小接头拘束度等方面来防治。（2）近缝区液化裂纹是一种沿奥氏体晶界开裂的微裂纹，它的尺寸很小，发生于 HAZ 近缝区或层间。它的成因一般是由于焊接时近缝区金属或焊缝层间金属，在高温下使这些区域的奥氏体晶界上的低熔共晶组成物被重新熔化，在拉应力的作用下沿奥氏体晶间开裂而形成液化裂纹。这一种裂纹的防治措施与结晶裂纹基本上是一致的。特别是在冶金方面，尽可能降低硫、磷、硅、硼等低熔共晶组成元素的含量是十分有效的；在工艺方面，可以减小线能量，减小熔池熔合线的凹度。（3）多边化裂纹是在形成多边化的过程中，由于高温时的塑性很低造成的。这种裂纹并不常见，其防治措施可以向焊缝中加入提高多边化激化能的元素如 Mo、W、Ti等。2.再热裂纹通常发生于某些含有沉淀强化元素的钢种和高温合金（包括低合金高强钢、珠光体耐热钢、沉淀强化高温合金，以及某些奥氏体不锈钢），他们焊后并未发现裂纹，而是在热处理过程中产生了裂纹。再热裂纹产生在焊接热影响区的过热粗晶部位，其走向是沿熔合线的奥氏体粗晶晶界扩展。防治再热裂纹从选材方面，可以选用细晶粒钢。在工艺方面，选用较小的线能量，选用较高的预热温度并配合以后热措施，选用低匹配的焊接材料，避免应力集中。3.冷裂纹主要发生在高、中碳钢、低、中合金钢的焊接热影响区，但有些金属，如某些超高强钢、钛及钛合金等有时冷裂纹也发生在焊缝...
