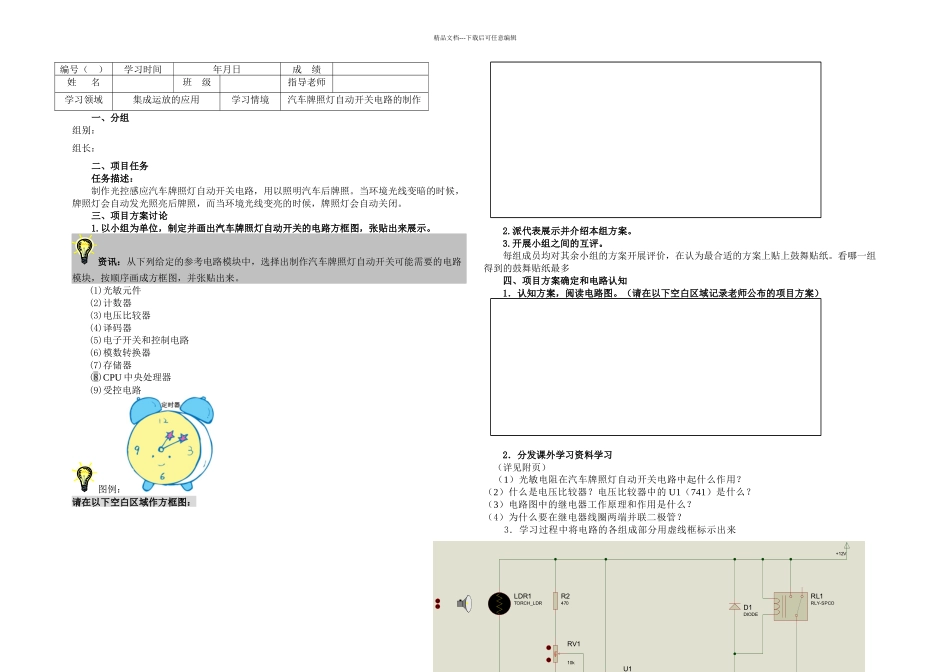

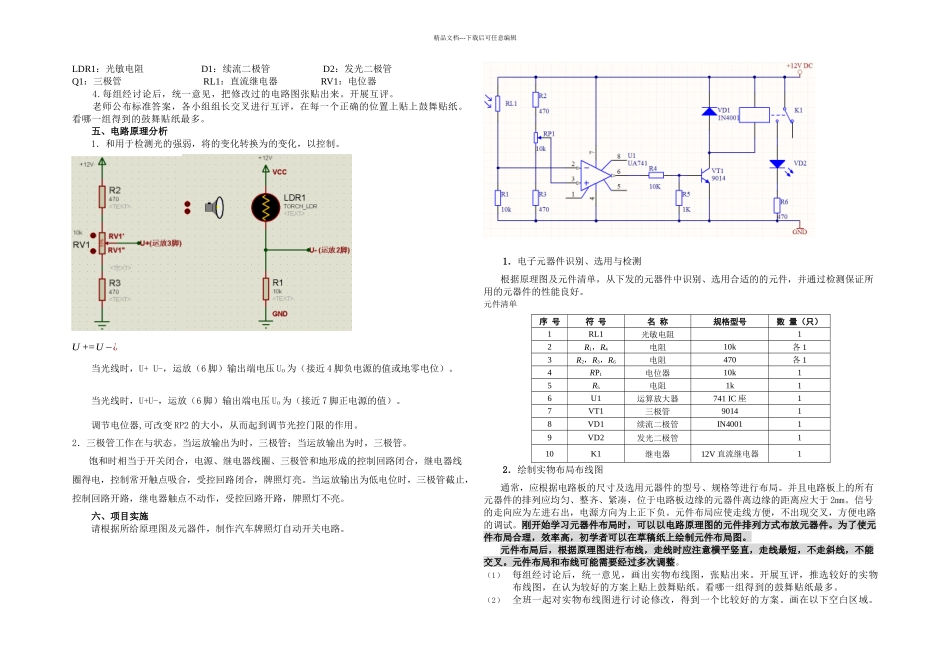

精品文档---下载后可任意编辑编号（ ）学习时间年月日成 绩姓 名班 级指导老师学习领域集成运放的应用学习情境汽车牌照灯自动开关电路的制作一、分组组别：组长：二、项目任务任务描述：制作光控感应汽车牌照灯自动开关电路，用以照明汽车后牌照。当环境光线变暗的时候，牌照灯会自动发光照亮后牌照，而当环境光线变亮的时候，牌照灯会自动关闭。三、项目方案讨论1.以小组为单位，制定并画出汽车牌照灯自动开关的电路方框图，张贴出来展示。资讯：从下列给定的参考电路模块中，选择出制作汽车牌照灯自动开关可能需要的电路模块，按顺序画成方框图，并张贴出来。(1)光敏元件(2)计数器(3)电压比较器(4)译码器(5)电子开关和控制电路(6)模数转换器(7)存储器(8)CPU 中央处理器(9)受控电路图例：请在以下空白区域作方框图：2.派代表展示并介绍本组方案。3.开展小组之间的互评。每组成员均对其余小组的方案开展评价，在认为最合适的方案上贴上鼓舞贴纸。看哪一组得到的鼓舞贴纸最多四、项目方案确定和电路认知1．认知方案，阅读电路图。（请在以下空白区域记录老师公布的项目方案）2．分发课外学习资料学习（详见附页）（1）光敏电阻在汽车牌照灯自动开关电路中起什么作用？（2）什么是电压比较器？电压比较器中的 U1（741）是什么？（3）电路图中的继电器工作原理和作用是什么？（4）为什么要在继电器线圈两端并联二极管？3．学习过程中将电路的各组成部分用虚线框标示出来3267415U1741D1DIODERL1RLY-SPCOLDR1TORCH_LDRR110kR2470R347046%RV110kQ1NPNR410kR51kD2LED-GREENR6470+12V精品文档---下载后可任意编辑LDR1：光敏电阻 D1：续流二极管 D2：发光二极管 Q1：三极管 RL1：直流继电器 RV1：电位器4.每组经讨论后，统一意见，把修改过的电路图张贴出来。开展互评。老师公布标准答案，各小组组长交叉进行互评，在每一个正确的位置上贴上鼓舞贴纸。看哪一组得到的鼓舞贴纸最多。五、电路原理分析1．和用于检测光的强弱，将的变化转换为的变化，以控制。U +=U −¿当光线时，U+ U-，运放（6 脚）输出端电压 Uo 为（接近 4 脚负电源的值或地零电位）。当光线时，U+U-，运放（6 脚）输出端电压 Uo 为（接近 7 脚正电源的值）。调节电位器,可改变 RP2 的大小，从而起到调节光控门限的作用。2．三极管工作在与状态。当运放输出为时，三极管；当运放输出为时，三极管。饱和时相当于开关闭合，电源、继电器线圈、三极管和地形成的控制...
