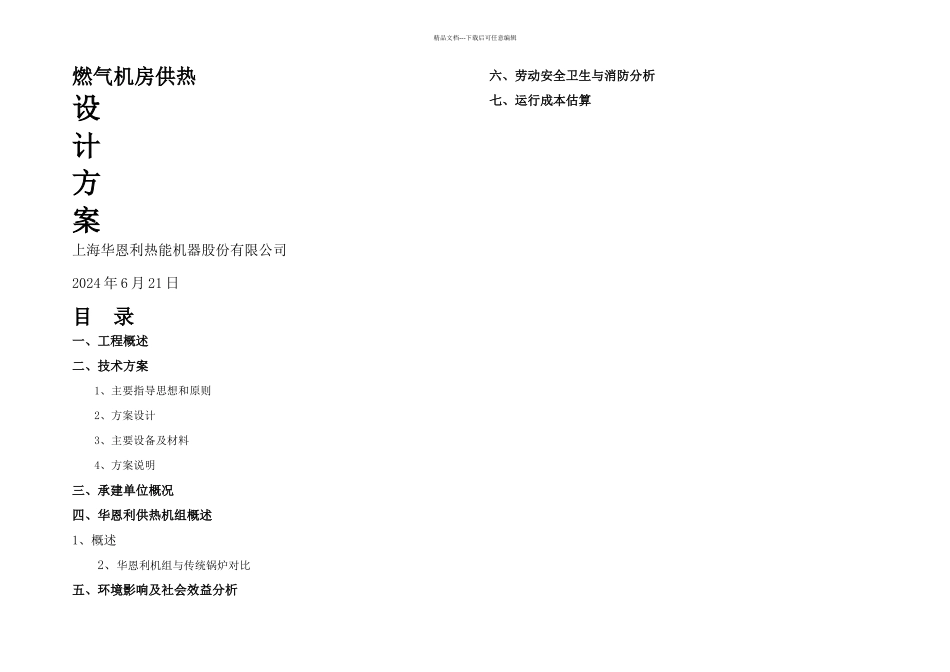

精品文档---下载后可任意编辑燃气机房供热设计方案上海华恩利热能机器股份有限公司2024 年 6 月 21 日目 录一、工程概述二、技术方案1、主要指导思想和原则2、方案设计3、主要设备及材料4、方案说明三、承建单位概况四、华恩利供热机组概述1、概述 2、华恩利机组与传统锅炉对比五、环境影响及社会效益分析六、劳动安全卫生与消防分析七、运行成本估算精品文档---下载后可任意编辑一、工程概述本项目为石家庄 3 万平米商用楼新建供热机房项目，建筑面积 30000m2，暖气片对流散热。 二、技术方案1、主要指导思想和原则建设燃气供热机房的意义在于淘汰落后产能，改善劳动条件、环境卫生和提高经济效益，主要指导思想和原则应遵循以下几个方面：1)坚持“节能减排”节约能源的方针，贯彻执行国家和各级地方政府有关环保的法规和政策。2)采纳成熟、合理、可靠的工艺流程，充分利用能源，提高能源的综合利用率。3)采纳经济合理的新工艺、新产品、新材料和新型供热设备。4）采纳安全可靠的机组进行生产，降低生产过程中的安全隐患。5)采纳自动化运行管理技术，并尽可能降低工程投资，以获得较好的经济效益。2、方案设计1）机组选型：热负荷计算采纳面积指标估算法，采暖面积 30000m2，热指标取 60W/m2，总热负荷为 1800KW，选用 2 台 HEL-2.1MW 常压燃气供热机组。2)一次模块 2 套每套一次模块包含 1 台 Q=90t/h，H=15m，N=KW 内循环水泵，1 台换热面积 60m2水—水板式换热器。3）供暖循环泵（一用一备）Q=180t/h，H=32m，N=30KW4）补水泵（一用一备）Q=8t/h，H=32m，N=KW5）软水器 水处理量 6t/h6）软水箱 2000X1500X25007）膨胀水箱 800×1000×1000mm3、主要设备清单序号名称规格数量单位单价(元)总价（元）备注1燃气供热机组2台3315006630002燃气燃烧器2台3一次模块3套50000100000板式换热器换热面积 60m21台每套一次模块包含的设备、材料一次循环泵1台软接头DN1502个蝶阀DN1502个压力表组件2套温度表组件0~100℃2套管道/仪表等///4设计费1项30000300005土建费建筑面积约 120m21项300000300000机房建设、设备精品文档---下载后可任意编辑基础、内外装修6材料费/1项220000220000外循环泵Q=180m3/h,H=32m,N=30Kw2台补水泵2台水处理设备水处理量 6t/h1套软水箱2000x1500x25001个膨胀水箱800x1000x10001个烟道DN450x518米除污器1个控制柜/1个阀门、仪表///轴流风机、电线电缆等电气设施///管材、型材///消防、报警设施///...
