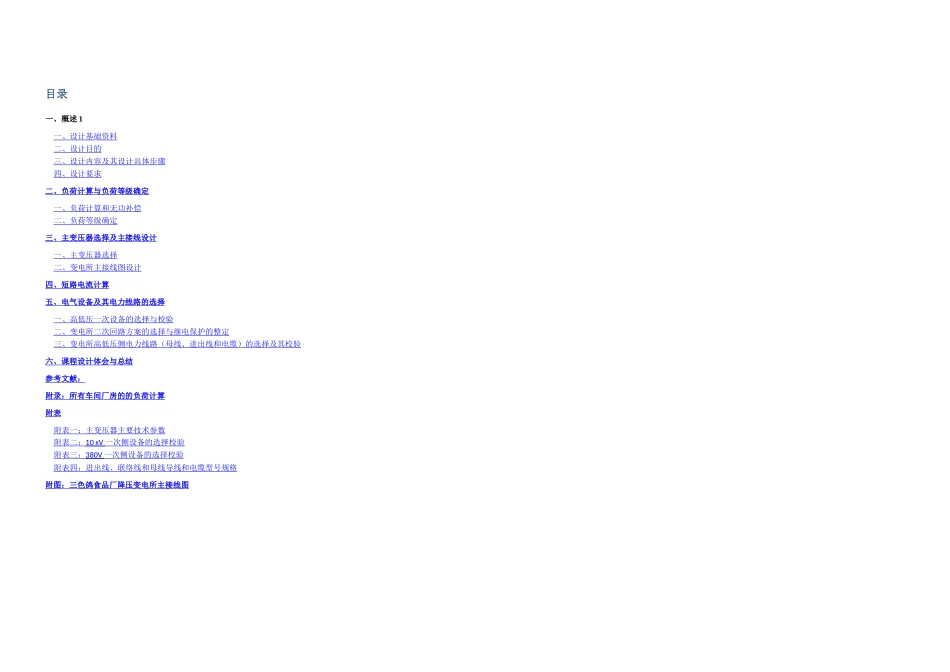

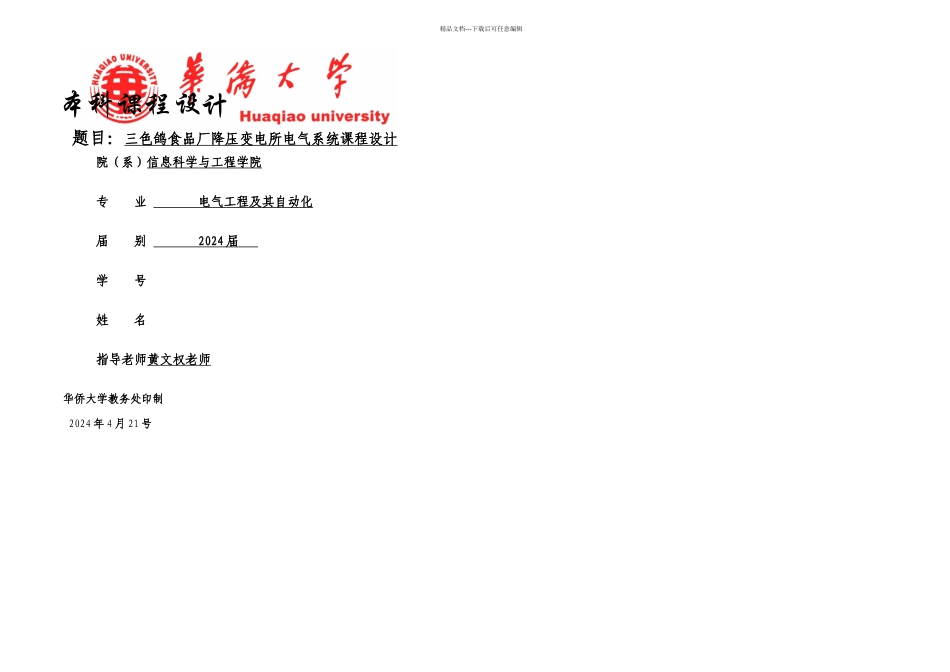

精品文档---下载后可任意编辑本科课程设计题目:三色鸽食品厂降压变电所电气系统课程设计院(系)信息科学与工程学院专 业 电气工程及其自动化届 别 2024 届 学 号 姓 名 指导老师黄文权老师 华侨大学教务处印制 2024 年 4 月 21 号目录一、概述 1一、设计基础资料 二、设计目的 三、设计内容及其设计具体步骤 四、设计要求 二、负荷计算与负荷等级确定 一、负荷计算和无功补偿 二、负荷等级确定 三、 主变压器选择及主接线设计 一、主变压器选择 二、变电所主接线图设计 四、短路电流计算 五、电气设备及其电力线路的选择 一、高低压一次设备的选择与校验 二、变电所二次回路方案的选择与继电保护的整定 三、变电所高低压侧电力线路(母线、进出线和电缆)的选择及其校验 六、课程设计体会与总结 参考文献: 附录:所有车间厂房的的负荷计算 附表 附表一:主变压器主要技术参数 附表二: 10 KV 一次侧设备的选择校验 附表三: 380V 一次侧设备的选择校验 附表四:进出线、联络线和母线导线和电缆型号规格 附图:三色鸽食品厂降压变电所主接线图 精品文档---下载后可任意编辑一、 概述一、设计基础资料(一)设计题目三色鸽食品厂降压变电所的电气设计(二)设计要求要求根据本厂所能取得的电源及本厂用电负荷的实际情况,并适当考虑到工厂生产的进展,根据安全可靠、技术先进、经济合理的要求,确定变电所的位置型式,确定变电所主变压器的台数与容量、类型,选择变电所主结线方案及高低压设备和进出线,确定一次回路方案,最后定出设计说明书。(三)设计依据1.工厂总平面图,如图一所示。2.工厂负荷情况:本厂多数车间为两班制,年最大负荷利用小时为 3500h,日最大负荷持续时间为 10h。该厂车间均属三级负荷。低压动力设备均为三相,额定电压为 280V。照明及家用电器均为单相,额定电压为220V。本厂的负荷统计资料如表一所示。3.供电电源情况:根据工厂与当地供电部门签订的供用协议规定,本厂可由附近一条 10kV 的公用电源干线取得工作电源。该干线的走向参看工厂总平面图。该干线的导线牌号为 LGJ—95 导线为等边三角形排列,线距为 1m;干线首端(即电力系统的馈电变电电站)距离本厂约 8km,该干线首端所装高压断路器500MVA,此断路器配备有定时限过电流保护和电流速断保护,其定时限过电流保护整定的动作时间为。为满足工厂二级负荷的要求,可采纳联络线由邻近的单位取得备...
