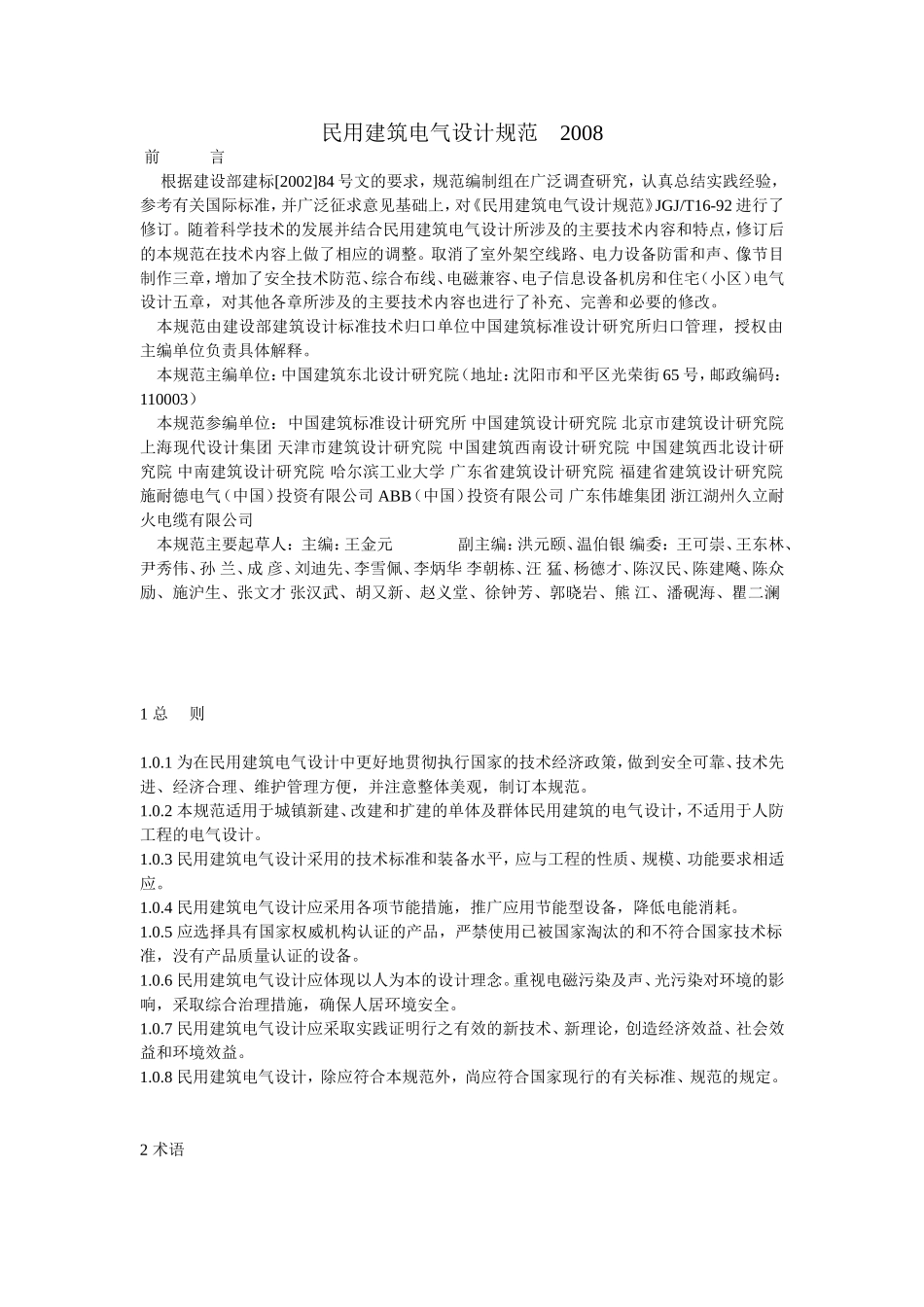

民用建筑电气设计规范2008前言根据建设部建标[2002]84号文的要求，规范编制组在广泛调查研究，认真总结实践经验，参考有关国际标准，并广泛征求意见基础上，对《民用建筑电气设计规范》JGJ/T16-92进行了修订。随着科学技术的发展并结合民用建筑电气设计所涉及的主要技术内容和特点，修订后的本规范在技术内容上做了相应的调整。取消了室外架空线路、电力设备防雷和声、像节目制作三章，增加了安全技术防范、综合布线、电磁兼容、电子信息设备机房和住宅（小区）电气设计五章，对其他各章所涉及的主要技术内容也进行了补充、完善和必要的修改。本规范由建设部建筑设计标准技术归口单位中国建筑标准设计研究所归口管理，授权由主编单位负责具体解释。本规范主编单位：中国建筑东北设计研究院（地址：沈阳市和平区光荣街65号，邮政编码：110003）本规范参编单位：中国建筑标准设计研究所中国建筑设计研究院北京市建筑设计研究院上海现代设计集团天津市建筑设计研究院中国建筑西南设计研究院中国建筑西北设计研究院中南建筑设计研究院哈尔滨工业大学广东省建筑设计研究院福建省建筑设计研究院施耐德电气（中国）投资有限公司ABB（中国）投资有限公司广东伟雄集团浙江湖州久立耐火电缆有限公司本规范主要起草人：主编：王金元副主编：洪元颐、温伯银编委：王可崇、王东林、尹秀伟、孙兰、成彦、刘迪先、李雪佩、李炳华李朝栋、汪猛、杨德才、陈汉民、陈建飚、陈众励、施沪生、张文才张汉武、胡又新、赵义堂、徐钟芳、郭晓岩、熊江、潘砚海、瞿二澜1总则1.0.1为在民用建筑电气设计中更好地贯彻执行国家的技术经济政策，做到安全可靠、技术先进、经济合理、维护管理方便，并注意整体美观，制订本规范。1.0.2本规范适用于城镇新建、改建和扩建的单体及群体民用建筑的电气设计，不适用于人防工程的电气设计。1.0.3民用建筑电气设计采用的技术标准和装备水平，应与工程的性质、规模、功能要求相适应。1.0.4民用建筑电气设计应采用各项节能措施，推广应用节能型设备，降低电能消耗。1.0.5应选择具有国家权威机构认证的产品，严禁使用已被国家淘汰的和不符合国家技术标准，没有产品质量认证的设备。1.0.6民用建筑电气设计应体现以人为本的设计理念。重视电磁污染及声、光污染对环境的影响，采取综合治理措施，确保人居环境安全。1.0.7民用建筑电气设计应采取实践证明行之有效的新技术、新理论，创造经济效益、社会效益和环境效益。1.0.8民用建筑电气设计，除应符合本规范外，尚应符合国家现行的有关标准、规范的规定。2术语2.0.1供配电系统1电压偏差Voltagedeviation供配电系统改变运行方式和负荷缓慢地变化使供配电系统各点的电压也随之变化，各点的实际电压与系统额定电压之差△V称为电压偏差。电压偏差△V也常用与系统额定电压的比值，以百分数表示。2电压闪变Voltageflicker负荷急剧的波动造成供配电系统瞬时电压升降，照度随之急剧变化，使人眼对灯闪感到不适，这种现象称为电压闪变。3不对称度Asymmetryrotio不对称度是衡量多相负荷平衡状态的指标。多相系统的电压负序分量与电力正序分量之比值称为电压不对称度；电流负序分量与电流正序分量之比值称为电流不对称度；均以百分数表示。2.0.2低压配电系统1约定动作电流Appointactingcurrent在约定时间内能使继电器或脱扣器动作的规定电流值。2约定熔断电流Appointblowaurrent在约定时间内能使熔体熔断的规定电流值。3Ⅰ类电气设备IKindelectricequipment除靠基本绝缘防止电击外，还将易触及的外露可导电部分连接到PE线上，当基本绝缘失效时，外露可导电部分一般不致带危险电位的用电设备。4电气隔离Electricisolatetion为防电击将一电气器件或电器与另外的电气器件或电路完全断开的安全措施。2.0.3电气照明1照度Illuminance表面上一点的照度是入射在包含该点面元上的光通量dΦ除以该面元面积之商，该量的符号为E，单位为勒克斯(Lx)，Lx=1m/m2。2亮度对比Luminancecontrast视野中目标和背景的亮度差与背景亮度之比。3光强分布（配光）Distributionofluminousintensity用曲线或表格表示光源或灯具在空间各方向的发光强度值。4灯具效率Luminai...
