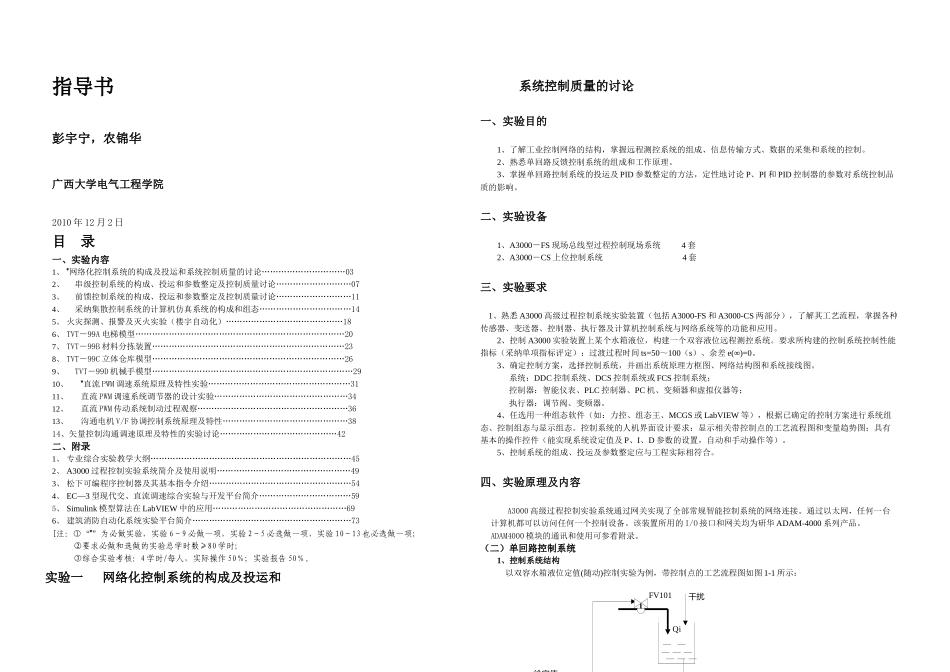

QiFV101给定值干扰指导书彭宇宁，农锦华广西大学电气工程学院2010 年 12 月 2 日目 录一、实验内容1、 *网络化控制系统的构成及投运和系统控制质量的讨论…………………………032、 串级控制系统的构成、投运和参数整定及控制质量讨论………………………073、 前馈控制系统的构成、投运和参数整定及控制质量讨论………………………114、 采纳集散控制系统的计算机仿真系统的构成和组态……………………………145、 火灾探测、报警及灭火实验（楼宇自动化）……………………………………186、 TVT－99A 电梯模型…………………………………………………………………207、 TVT－99B 材料分拣装置……………………………………………………………238、 TVT－99C 立体仓库模型……………………………………………………………269、 TVT－99D 机械手模型………………………………………………………………2910、*直流 PWM 调速系统原理及特性实验……………………………………………3111、直流 PWM 调速系统调节器的设计实验…………………………………………3412、直流 PWM 传动系统制动过程观察………………………………………………3613、沟通电机 V/F 协调控制系统原理及特性………………………………………3814、矢量控制沟通调速原理及特性的实验讨论……………………………………42二、附录1、 专业综合实验教学大纲………………………………………………………………452、 A3000 过程控制实验系统简介及使用说明…………………………………………493、 松下可编程序控制器及其基本指令介绍……………………………………………544、 EC―3 型现代交、直流调速综合实验与开发平台简介……………………………595、 Simulink 模型算法在 LabVIEW 中的应用…………………………………………696、 建筑消防自动化系统实验平台简介…………………………………………………73[注：①“*”为必做实验，实验 6～9 必做一项，实验 2～5 必选做一项，实验 10～13 也必选做一项；②要求必做和选做的实验总学时数≥80 学时；③综合实验考核：4 学时/每人，实际操作 50％；实验报告 50％。实验一 网络化控制系统的构成及投运和系统控制质量的讨论一、实验目的1、了解工业控制网络的结构，掌握远程测控系统的组成、信息传输方式、数据的采集和系统的控制。2、熟悉单回路反馈控制系统的组成和工作原理。3、掌握...
