3040Cr18Ni9材料性质说明VIP专享VIP免费

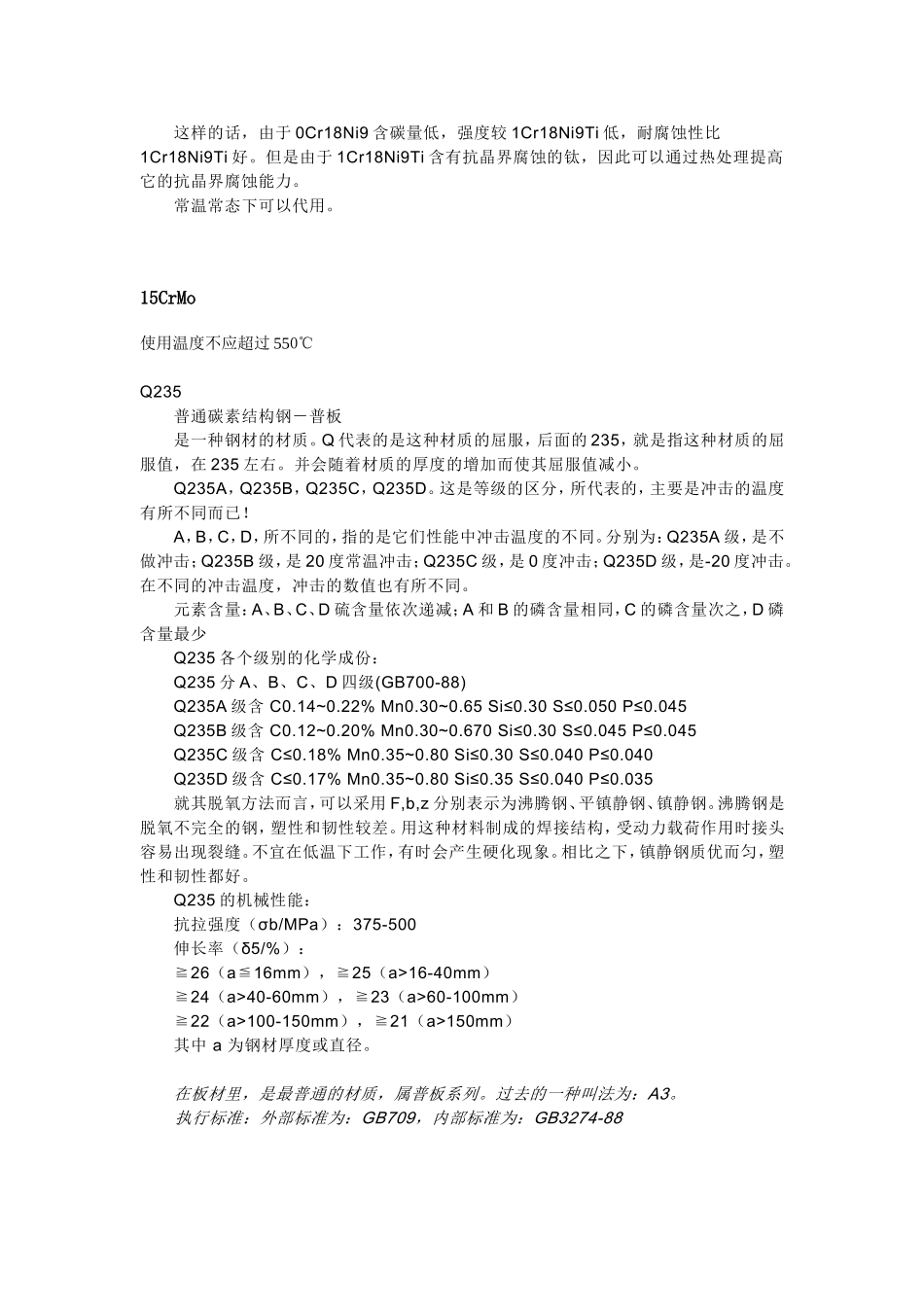

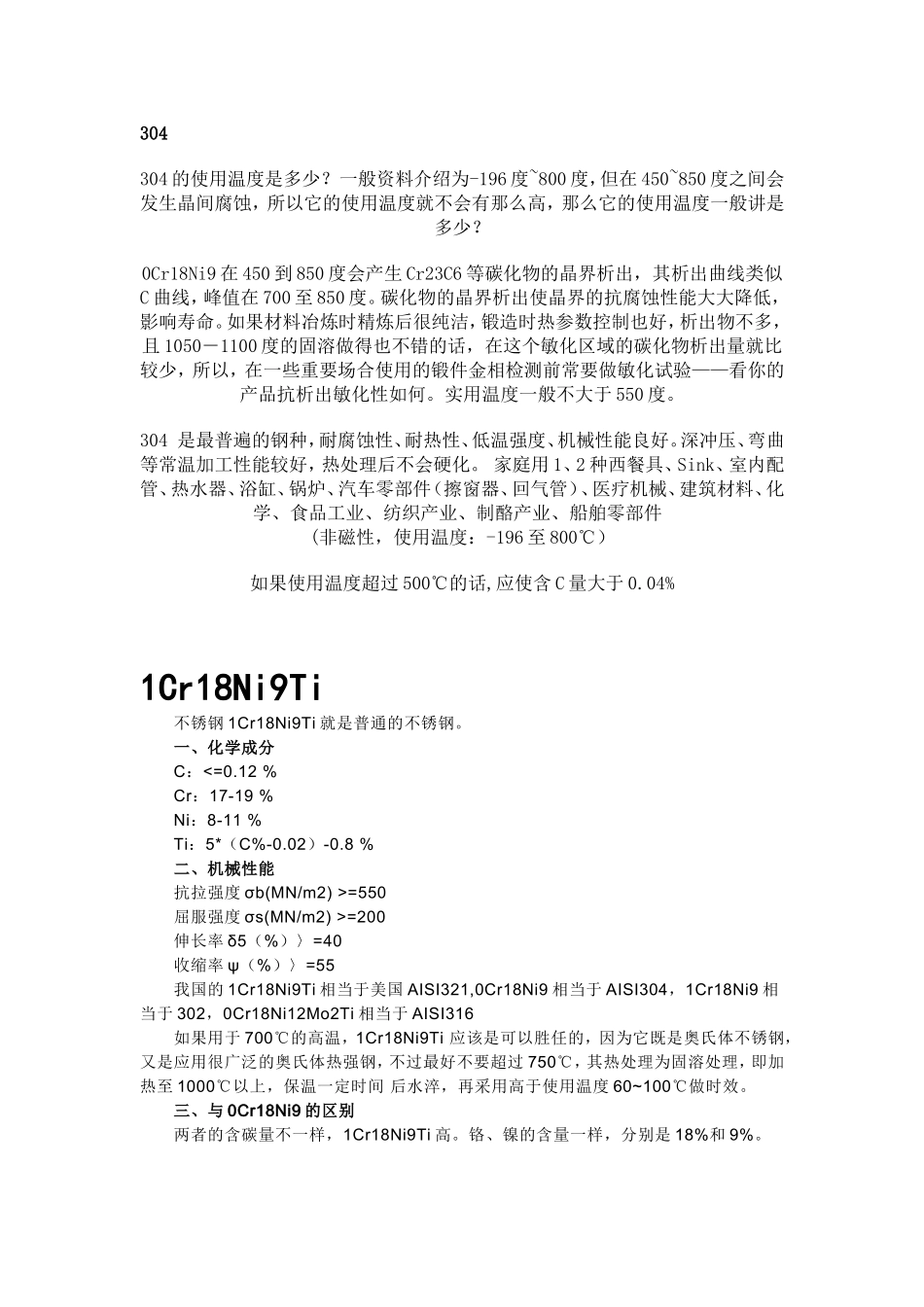

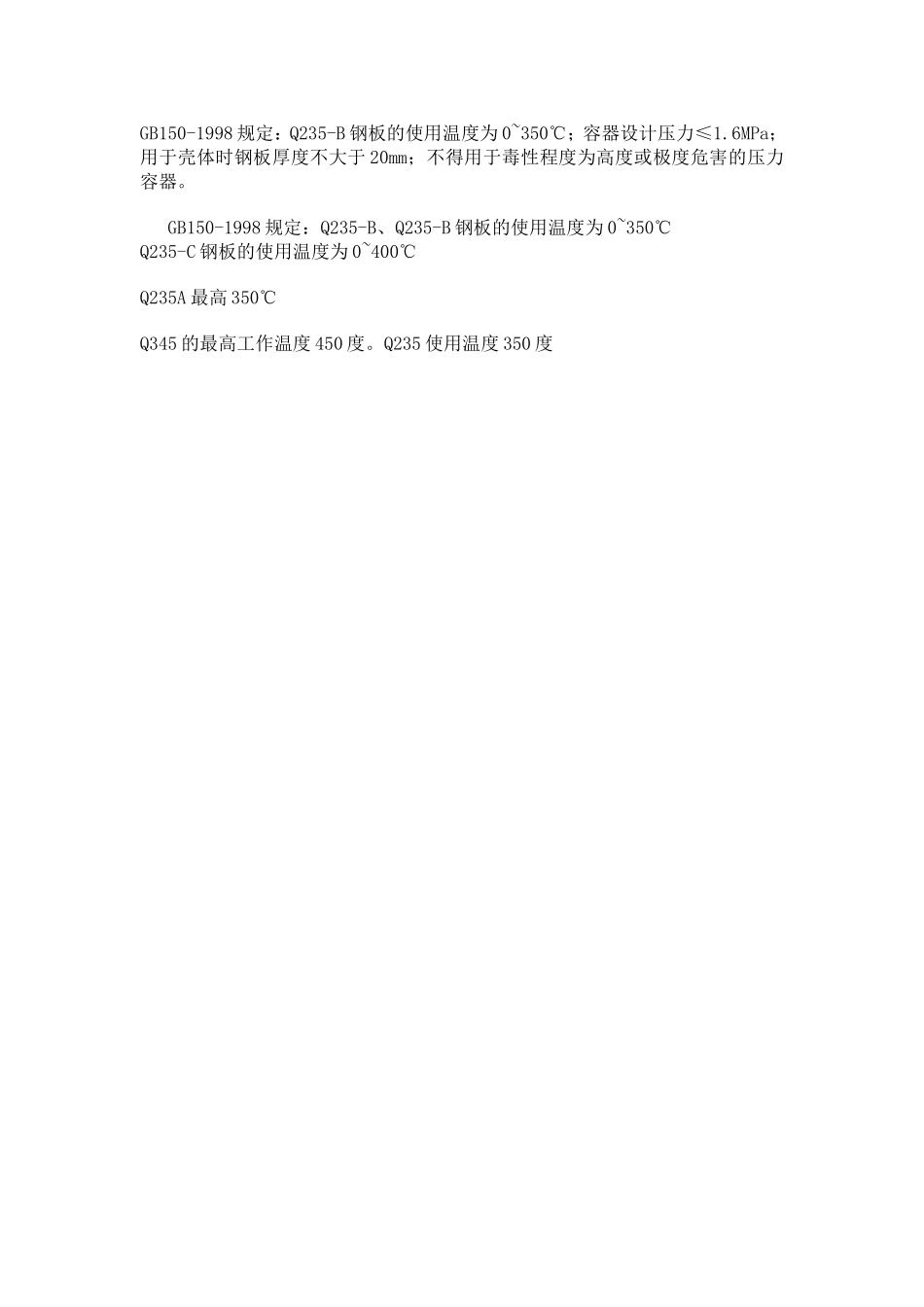

304304的使用温度是多少？一般资料介绍为-196度~800度，但在450~850度之间会发生晶间腐蚀，所以它的使用温度就不会有那么高，那么它的使用温度一般讲是多少？0Cr18Ni9在450到850度会产生Cr23C6等碳化物的晶界析出，其析出曲线类似C曲线，峰值在700至850度。碳化物的晶界析出使晶界的抗腐蚀性能大大降低，影响寿命。如果材料冶炼时精炼后很纯洁，锻造时热参数控制也好，析出物不多，且1050－1100度的固溶做得也不错的话，在这个敏化区域的碳化物析出量就比较少，所以，在一些重要场合使用的锻件金相检测前常要做敏化试验——看你的产品抗析出敏化性如何。实用温度一般不大于550度。304是最普遍的钢种，耐腐蚀性、耐热性、低温强度、机械性能良好。深冲压、弯曲等常温加工性能较好，热处理后不会硬化。家庭用1、2种西餐具、Sink、室内配管、热水器、浴缸、锅炉、汽车零部件（擦窗器、回气管）、医疗机械、建筑材料、化学、食品工业、纺织产业、制酪产业、船舶零部件(非磁性，使用温度：-196至800℃）如果使用温度超过500℃的话,应使含C量大于0.04%1Cr18Ni9Ti不锈钢1Cr18Ni9Ti就是普通的不锈钢。一、化学成分C：<=0.12%Cr：17-19%Ni：8-11%Ti：5*（C%-0.02）-0.8%二、机械性能抗拉强度σb(MN/m2)>=550屈服强度σs(MN/m2)>=200伸长率δ5（%）〉=40收缩率ψ（%）〉=55我国的1Cr18Ni9Ti相当于美国AISI321,0Cr18Ni9相当于AISI304，1Cr18Ni9相当于302，0Cr18Ni12Mo2Ti相当于AISI316如果用于700℃的高温，1Cr18Ni9Ti应该是可以胜任的，因为它既是奥氏体不锈钢，又是应用很广泛的奥氏体热强钢，不过最好不要超过750℃，其热处理为固溶处理，即加热至1000℃以上，保温一定时间后水淬，再采用高于使用温度60~100℃做时效。三、与0Cr18Ni9的区别两者的含碳量不一样，1Cr18Ni9Ti高。铬、镍的含量一样，分别是18%和9%。这样的话，由于0Cr18Ni9含碳量低，强度较1Cr18Ni9Ti低，耐腐蚀性比1Cr18Ni9Ti好。但是由于1Cr18Ni9Ti含有抗晶界腐蚀的钛，因此可以通过热处理提高它的抗晶界腐蚀能力。常温常态下可以代用。15CrMo使用温度不应超过550℃Q235普通碳素结构钢－普板是一种钢材的材质。Q代表的是这种材质的屈服，后面的235，就是指这种材质的屈服值，在235左右。并会随着材质的厚度的增加而使其屈服值减小。Q235A，Q235B，Q235C，Q235D。这是等级的区分，所代表的，主要是冲击的温度有所不同而已！A，B，C，D，所不同的，指的是它们性能中冲击温度的不同。分别为：Q235A级，是不做冲击；Q235B级，是20度常温冲击；Q235C级，是0度冲击；Q235D级，是-20度冲击。在不同的冲击温度，冲击的数值也有所不同。元素含量：A、B、C、D硫含量依次递减；A和B的磷含量相同，C的磷含量次之，D磷含量最少Q235各个级别的化学成份：Q235分A、B、C、D四级(GB700-88)Q235A级含C0.14~0.22%Mn0.30~0.65Si≤0.30S≤0.050P≤0.045Q235B级含C0.12~0.20%Mn0.30~0.670Si≤0.30S≤0.045P≤0.045Q235C级含C≤0.18%Mn0.35~0.80Si≤0.30S≤0.040P≤0.040Q235D级含C≤0.17%Mn0.35~0.80Si≤0.35S≤0.040P≤0.035就其脱氧方法而言，可以采用F,b,z分别表示为沸腾钢、平镇静钢、镇静钢。沸腾钢是脱氧不完全的钢，塑性和韧性较差。用这种材料制成的焊接结构，受动力载荷作用时接头容易出现裂缝。不宜在低温下工作，有时会产生硬化现象。相比之下，镇静钢质优而匀，塑性和韧性都好。Q235的机械性能：抗拉强度（σb/MPa）：375-500伸长率（δ5/%）：≧26（a≦16mm），≧25（a>16-40mm）≧24（a>40-60mm），≧23（a>60-100mm）≧22（a>100-150mm），≧21（a>150mm）其中a为钢材厚度或直径。在板材里，是最普通的材质，属普板系列。过去的一种叫法为：A3。执行标准：外部标准为：GB709，内部标准为：GB3274-88GB150-1998规定：Q235-B钢板的使用温度为0~350℃；容器设计压力≤1.6MPa；用于壳体时钢板厚度不大于20mm；不得用于毒性程度为高度或极度危害的压力容器。GB150-1998规定：Q235-B、Q235-B钢板的使用温度为0~350℃Q235-C钢板的使用温度为0~400℃Q235A最高350℃Q345的最高工作温度450度。Q235使用温度350度
