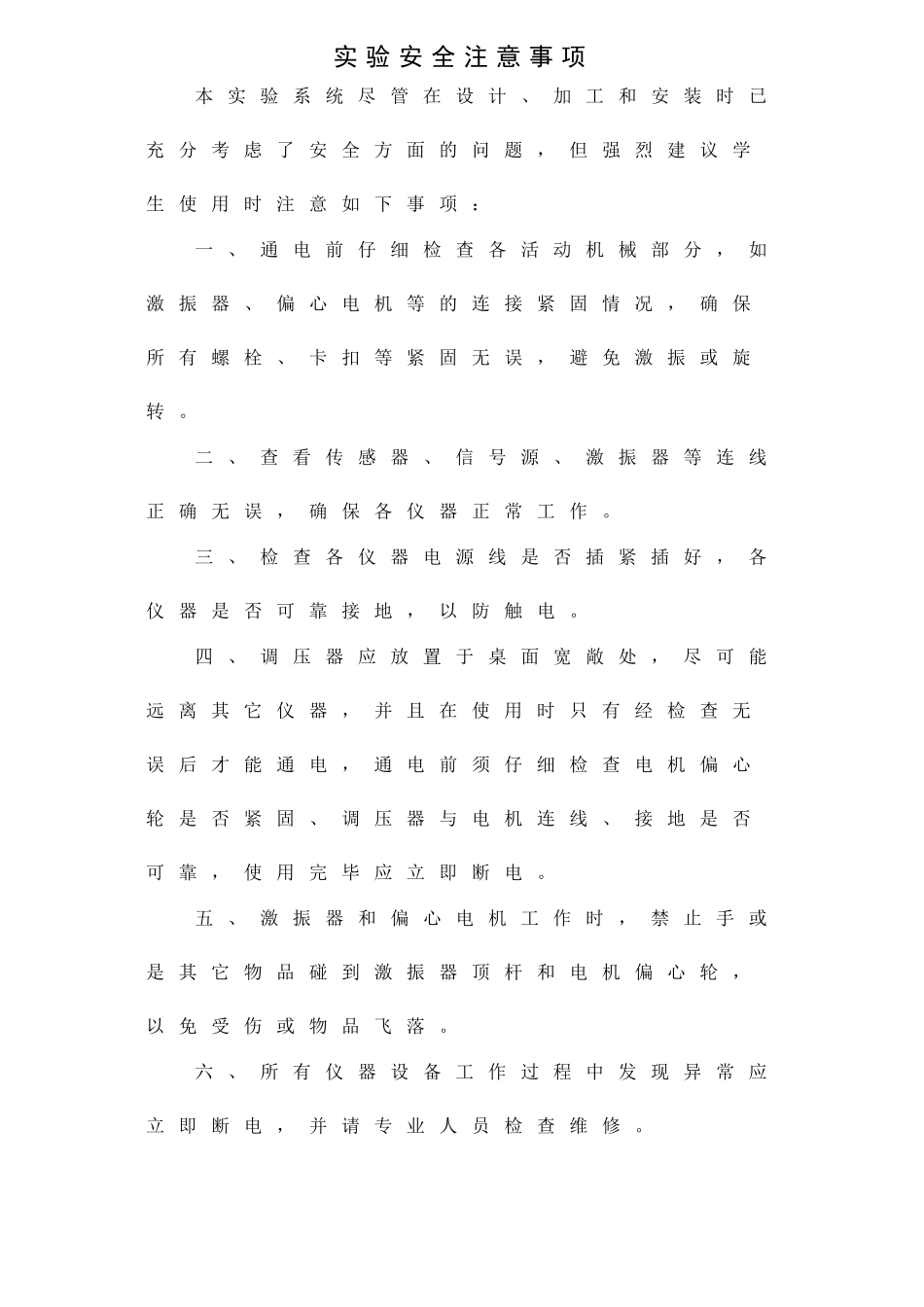

机械振动实验指导书目录安全注意事项.............................................1实验预备知识DHVTC振动测试与控制实验系统组成与使用方法...........................................................2实验一振动系统固有频率的测量.............7实验二无阻尼单自由度系统强迫振动特性的测量11实验三有、无阻尼单自由度系统自由衰减的测量16实验四拍振实验....................................20实验五三自由度系统各阶固有频率及主振型的测量25实验六动力吸振器吸振实验..................28实验七悬臂梁模态测试.........................32实验八被动隔振实验.............................35实验安全注意事项本实验系统尽管在设计、加工和安装时已充分考虑了安全方面的问题，但强烈建议学生使用时注意如下事项：一、通电前仔细检查各活动机械部分，如激振器、偏心电机等的连接紧固情况，确保所有螺栓、卡扣等紧固无误，避免激振或旋转。二、查看传感器、信号源、激振器等连线正确无误，确保各仪器正常工作。三、检查各仪器电源线是否插紧插好，各仪器是否可靠接地，以防触电。四、调压器应放置于桌面宽敞处，尽可能远离其它仪器，并且在使用时只有经检查无误后才能通电，通电前须仔细检查电机偏心轮是否紧固、调压器与电机连线、接地是否可靠，使用完毕应立即断电。五、激振器和偏心电机工作时，禁止手或是其它物品碰到激振器顶杆和电机偏心轮，以免受伤或物品飞落。六、所有仪器设备工作过程中发现异常应立即断电，并请专业人员检查维修。实验预备知识:DHVTC振动测试与控制实验系统组成与使用方法一、DHVTC振动测试与控制学生实验系统的组成如图1-1所示，本系统由“振动测试与控制实验台”、“激振与测振系统”、“动态采集分析系统”组成。⑴——底座⑸——非接触式激振器⑼——电式速度传感器⒀——单/双自由度系统⑵——支座⑹——接触式激振器⑽——被动隔振系统⒁——压电式加速度传感器⑶——三自由度系统⑺——力传感器⑾——简支梁/悬臂梁⒂——电涡流位移传感器⑷——薄壁圆板⑻——偏心电机⑿——主动隔振系统⒃——磁性表座图1-1DHVTC振动测试与控制学生实验系统示意图1.1振动与控制实验台振动测试与控制实验台由弹性体系统（包括简支梁、悬臂梁、薄壁圆板、单双自由度系统、三自由度系统模型）组成，配以主动隔振、被动隔振用的空气阻尼减震器、动力吸振器等，可完成振动与振动控制等20多个实验项目。1.2激振系统与测振系统1.2.1激振系统包括：——DH1301扫频信号发生器；——DH40020型接触式激振器；——JZF-1型非接触式激振器；——偏心电机、调压器；——力锤。1.2.2测振系统包括：——DH620磁电式速度传感器；——DH187ICP加速度传感器；——DH902电涡流位移传感器；——力传感器。1.3动态采集分析系统——信号适调器；——数据采集分析仪；——计算机系统（或笔记本电脑）；——控制与基本分析软件；——模态分析软件。二、DHVTC仪器的使用方法2.1激振系统的使用方法2.1.1DH1301扫频信号发生器DH1301扫频信号发生器是配有功率放大后的正弦激振信号源，可推动DH40020型接触式激振器或JZF-1型非接触式激振器。2.1.1.1技术指标：——频率范围：0.1Hz～9999.9Hz；——谐波失真：<1%；——最大输出功率：60W；——输出电流：0A～5.5A；——功耗：20W。2.1.1.2使用方法先将DH1301信号源接通电源，并处于关闭状态，用激振器信号输入线把激振器与DH1301后端的功率输出接线柱相连，打开电源开关，设置一个自定义的正弦定频信号，仪器进入正常工作状态。2.1.2DH40020型电动型接触式激振器的使用方法2.1.2.1技术指标：——激振频率范围：10Hz～5000Hz；——最大激振力：2000g；——最大行程：±4mm。2.1.2.2使用方法激振器与被测物体可靠连接。按图1-1接好配置仪器，启动激振器信号源，设定相应的激振频率，即可实现对试件的激振。2.1.3JZF-1型磁电型非接触式激振器的使用方法2.1.3.1技术指标：——最大激振频率范围：10Hz～1000Hz；——最大激振力：50g；——安装间隙：1mm～10mm。2.1.3.2使用方法将非接触式激振器安装在磁性表座上，根据被测激振件的刚度大小...
