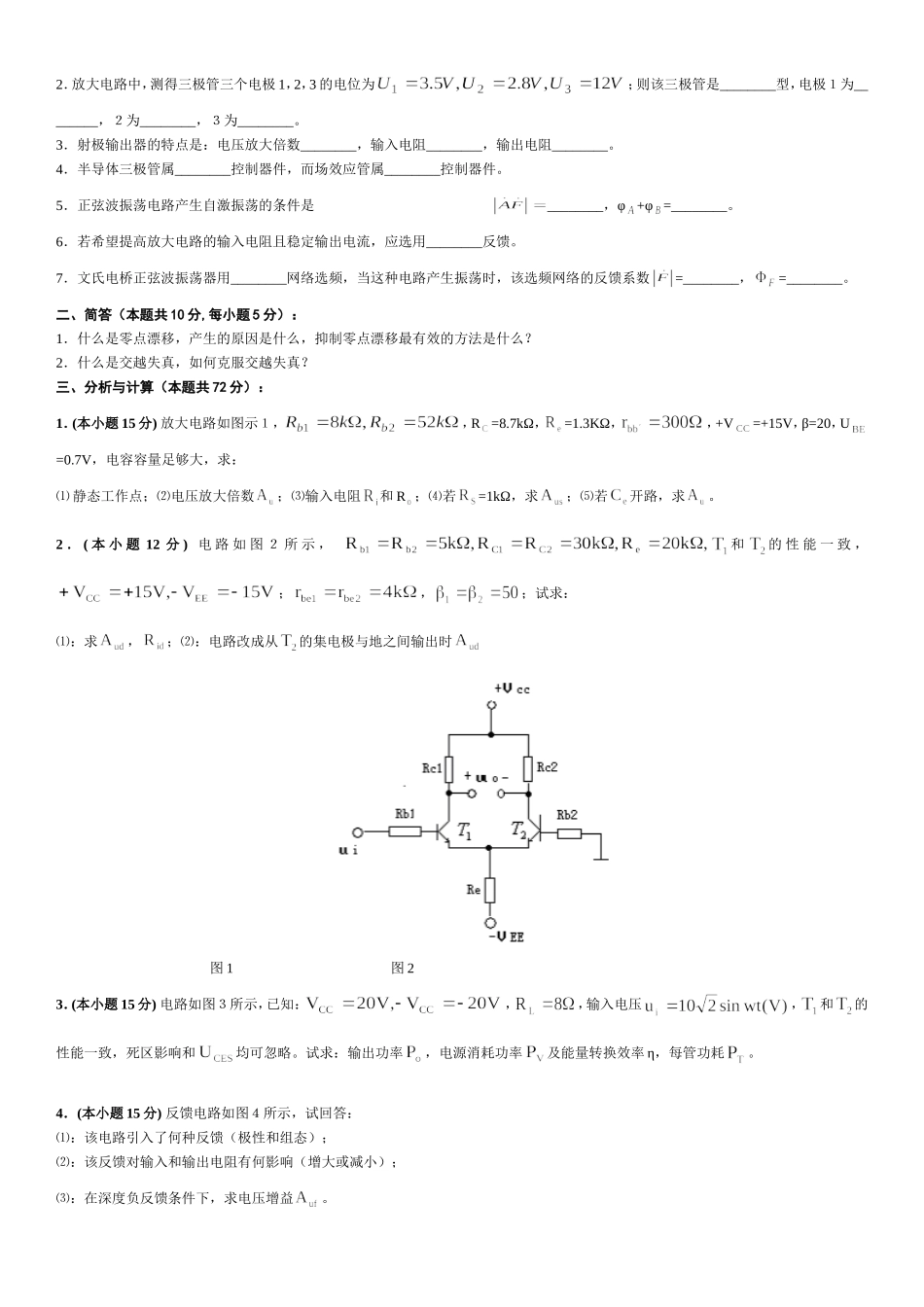

坑爹的模电、………………………………………………………………………………………………………………一、填空（本题共20分，每空1分）：1．整流电路的任务是__________；滤波电路的任务是__________。2．在PN结的形成过程中，载流子的扩散运动是由于__________而产生的，漂移运动是__________作用下产生的。3．放大器有两种不同性质的失真，分别是__________失真和__________失真。4．在共射阻容耦合放大电路中，使低频区电压增益下降的主要原因是__________的影响；使高频区电压增益下降的主要原因是__________的影响。5．在交流放大电路中，引入直流负反馈的作用是__________；引入交流负反馈的作用是___________。6．正弦波振荡电路一般由__________、__________、__________、__________这四个部分组成。7．某多级放大器中各级电压增益为：第一级25dB、第二级15dB、第三级60dB，放大器的总增益为__________，总的放大倍数为__________。8．在双端输入、单端输出的差动放大电路中，发射极公共电阻Re对__________信号的放大无影响，对__________信号的放大具有很强的抑制作用。共模抑制比KCMR为__________之比。9．某放大电路的对数幅频特性如图1（在第三页上）所示，当信号频率恰好为上限频率时，实际的电压增益为__________dB。二、判断（本题共10分,每小题1分，正确的打√，错误的打×）：1、（）构成各种半导体器件的基础是PN结，它具有单向导电和反向击穿特性。2、（）稳定静态工作点的常用方法主要是负反馈法和参数补偿法。3、（）在三极管的三种基本组态中，只有电流放大能力而无电压放大能力的是基本共集组态。4、（）若放大电路的放大倍数为负值，则引入的一定是负反馈。5、（）通常，甲类功放电路的效率最大只有40%，而乙类和甲乙类功放电路的效率比甲类功放电路的效率要高。6、（）一般情况下，差动电路的共模电压放大倍数越大越好，而差模电压放大倍数越小越好。7、（）根据负反馈自动调节原理，交流负反馈可以消除噪声、干扰和非线性失真。8、（）要使放大电路的输出电流稳定并使输入电阻增大，则应引入电流串联负反馈。9、（）在放大电路中引入电压负反馈可以使输出电阻减小，在放大电路中引入电流负反馈可以使输出电阻增大。10、（）在正弦波振荡电路的应用中，通常，当要求振荡工作频率大于1MHz时，应选用RC正弦波振荡电路。三、选择（本题共20分,每个选择2分）：1．在放大电路中，测得某三极管的三个电极的静态电位分别为0V，－10V，－9.3V，则此三极管是（）A.NPN型硅管；B.NPN型锗管；C.PNP型硅管；D.PNP型锗管；2．为了使放大电路Q点上移，应使基本放大电路中偏置电阻Rb的值（）。A.增大B.不变C.减小3．典型的差分放大电路中Re（）。A.对差模信号起抑制作用B.对共模信号起抑制作用C.对差模信号和共模信号均无作用4．在差动电路中，若单端输入的差模输入电压为20V，则其共模输入电压为（）。A.40VB.20VC.10VD.5V5．电流源的特点是（）。A.交流电阻大，直流电阻小；B.交流电阻小，直流电阻大；C.交流电阻大，直流电阻大；D.交流电阻小，直流电阻小。6．影响放大电路高频特性的主要因素是（）。A.耦合电容和旁路电容的存在；B.放大电路的静态工作点不合适；C.半导体管的非线性特性；D.半导体管极间电容和分布电容的存在；7．关于理想运算放大器的错误叙述是（）。A．输入阻抗为零，输出阻抗也为零；B．输入信号为零时，输出处于零电位；C．频带宽度从零到无穷大；D．开环电压放大倍数无穷大8．有T1、T2和T3三只晶体管，T1的β＝200，ICEO＝200μA；T2的β＝100，ICEO＝10μA；T3的β＝10，ICEO＝100μA，其它参数基本相同，则实用中应选（）A.T1管；B.T2管；C.T3管9．交流反馈是指（）A．只存在于阻容耦合电路中的负反馈；B．变压器耦合电路中的负反馈；C．交流通路中的负反馈；D．放大正弦信号时才有的负反馈；10．RC桥式正弦波振荡电路是由两部分组成，即RC串并联选频网络和（）A.基本共射放大电路；B.基本共集放大电路；C.反相比例运算电路；D.同相比例运算电路；四、分析与计算（本题共50分）：1．(本小题10分)电路如图2所示，通过分析判断反馈组态，并近...
