混凝土结构课程设计(单层厂房)—双跨18+21VIP专享

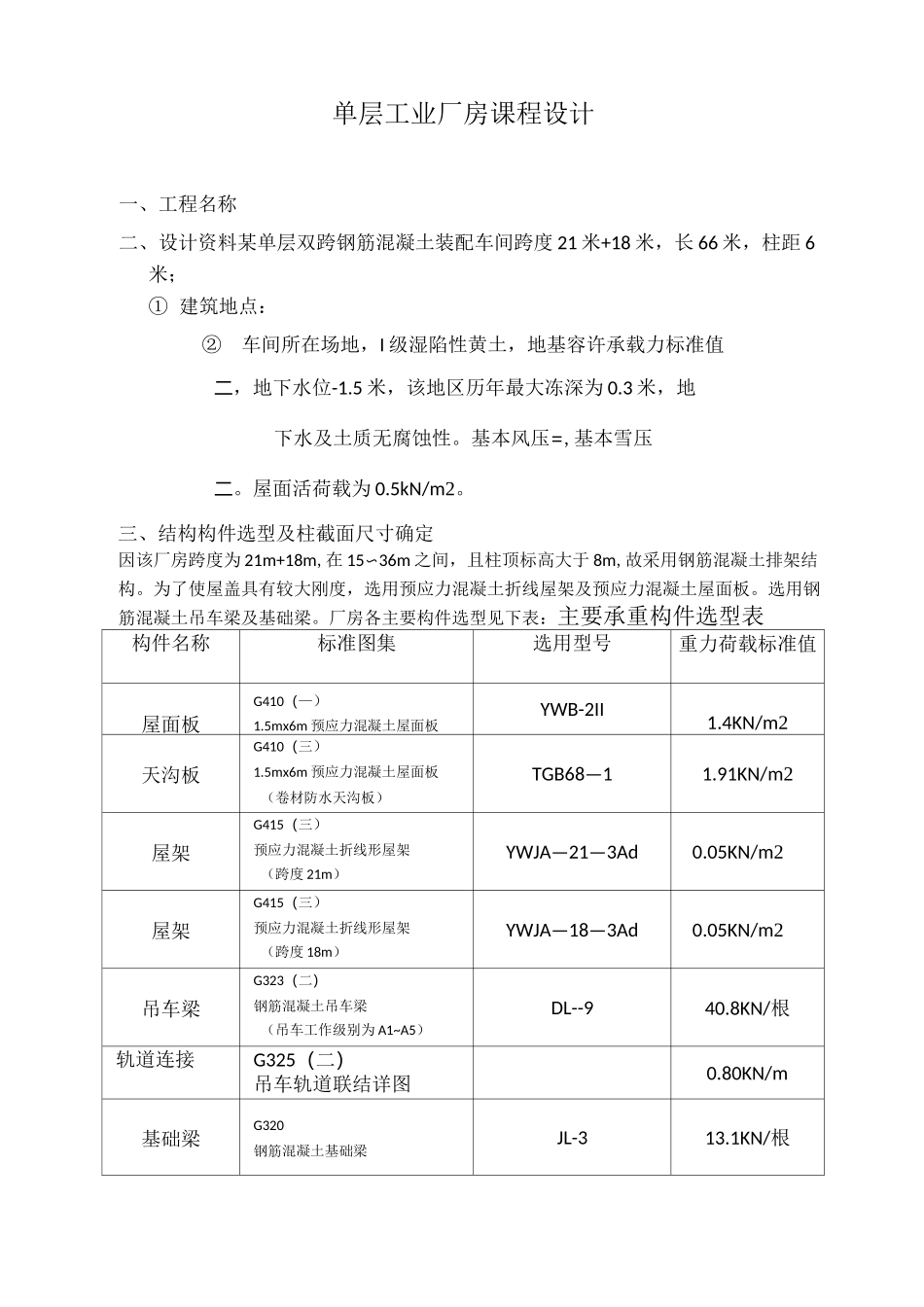

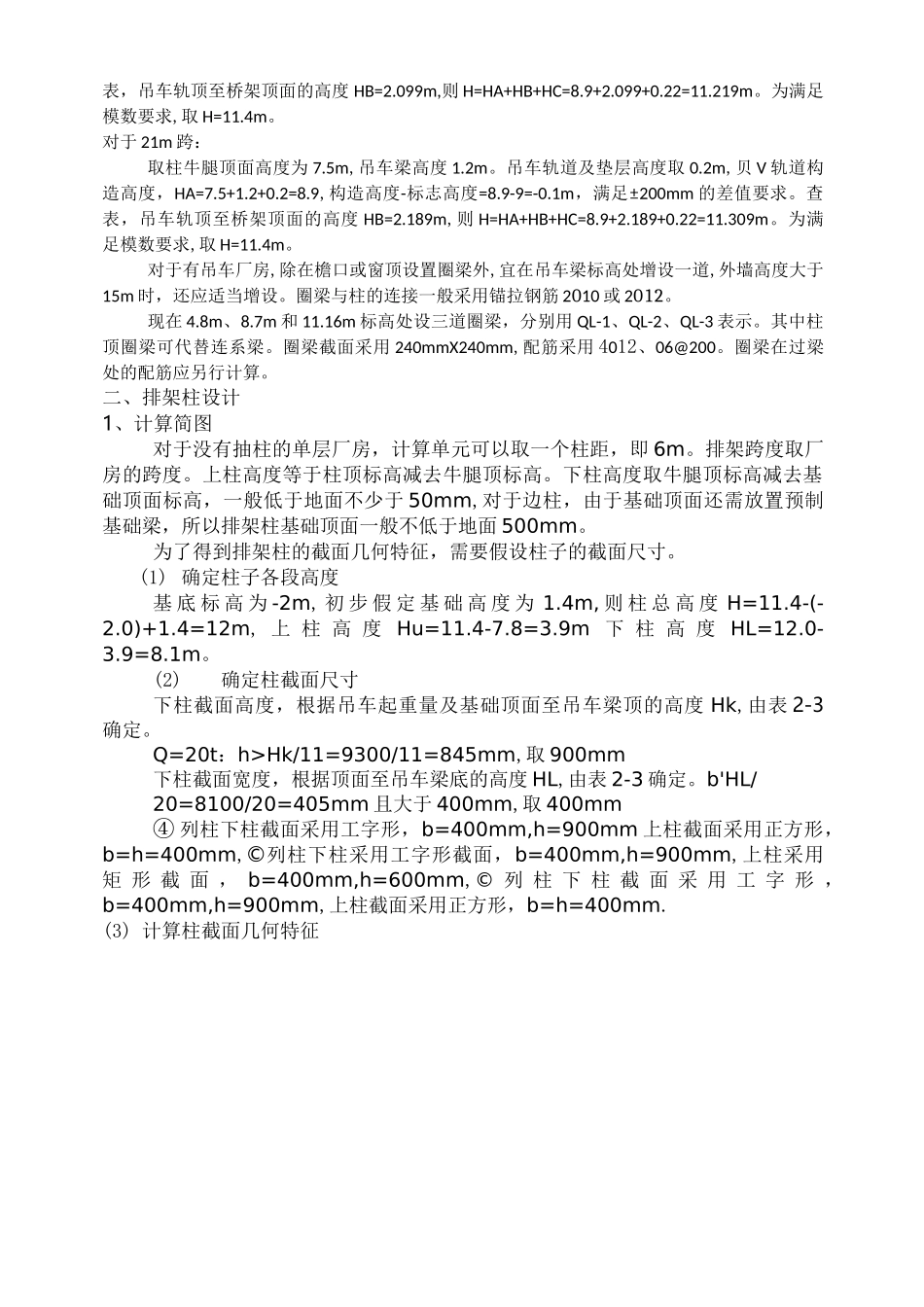

单层工业厂房课程设计一、工程名称二、设计资料某单层双跨钢筋混凝土装配车间跨度 21 米+18 米，长 66 米，柱距 6米；① 建筑地点：②车间所在场地，I 级湿陷性黄土，地基容许承载力标准值二，地下水位-1.5 米，该地区历年最大冻深为 0.3 米，地下水及土质无腐蚀性。基本风压=,基本雪压二。屋面活荷载为 0.5kN/m2。三、结构构件选型及柱截面尺寸确定因该厂房跨度为 21m+18m,在 15〜36m 之间，且柱顶标高大于 8m,故采用钢筋混凝土排架结构。为了使屋盖具有较大刚度，选用预应力混凝土折线屋架及预应力混凝土屋面板。选用钢筋混凝土吊车梁及基础梁。厂房各主要构件选型见下表：主要承重构件选型表构件名称标准图集选用型号重力荷载标准值屋面板G410（—）1.5mx6m 预应力混凝土屋面板YWB-2II1.4KN/m2天沟板G410（三）1.5mx6m 预应力混凝土屋面板（卷材防水天沟板）TGB68—11.91KN/m2屋架G415（三）预应力混凝土折线形屋架（跨度 21m）YWJA—21—3Ad0.05KN/m2屋架G415（三）预应力混凝土折线形屋架（跨度 18m）YWJA—18—3Ad0.05KN/m2吊车梁G323（二）钢筋混凝土吊车梁（吊车工作级别为 A1~A5）DL--940.8KN/根轨道连接G325（二）吊车轨道联结详图0.80KN/m基础梁G320钢筋混凝土基础梁JL-313.1KN/根图⑵一厂房別面(高程：m；m四、排架的荷载计算(3) 吊车梁吊车梁型号根据吊车的额定起重量，吊车的跨距(Lk=L-2 入)以及吊车的载荷状态选定。其中，钢筋混凝土吊车梁可查 95G323,先张法预应力混凝土吊车梁可查 95G425,后张法预应力混凝土吊车梁可查 95G426。对于 18m 跨，吊车起重重量为 15t，重级载荷状态，Lk=18-2x0.75=16.5m,采用钢筋混凝土吊车梁，查表，中间跨采用 DLZ-8Z，边跨采用 DLZ-8B，梁高 1200mm，自重 39.98KN。对于 21m 跨，吊车起重重量为 15t，重级载荷状态，Lk=21-2x0.75=19.5m,采用钢筋混凝土吊车梁，查表，中间跨采用 DLZ-8Z，边跨采用 DLZ-8B，梁高 1200mm,自重 39.98KN。(4) 基础梁基础梁型号根据跨度，墙体咼度，有无门窗洞等查 93G320。墙厚 240mm,突出于柱外。查表，纵墙中间选用 JL-3,纵墙边跨选用 JL-15,山墙 6m 柱距选用 JL-14。(5) 柱间支撑柱间支撑设置在⑥、⑦轴线之间，支撑号可查表 97G336。首先根据吊车起重重量，柱顶标高，牛腿顶标高，吊车梁顶标高，上柱高，屋架跨度等查处排架号，然后根据排架好喝基本风压确定支撑型号。查表，柱间支撑选用(6) 抗风柱抗风柱下柱...
