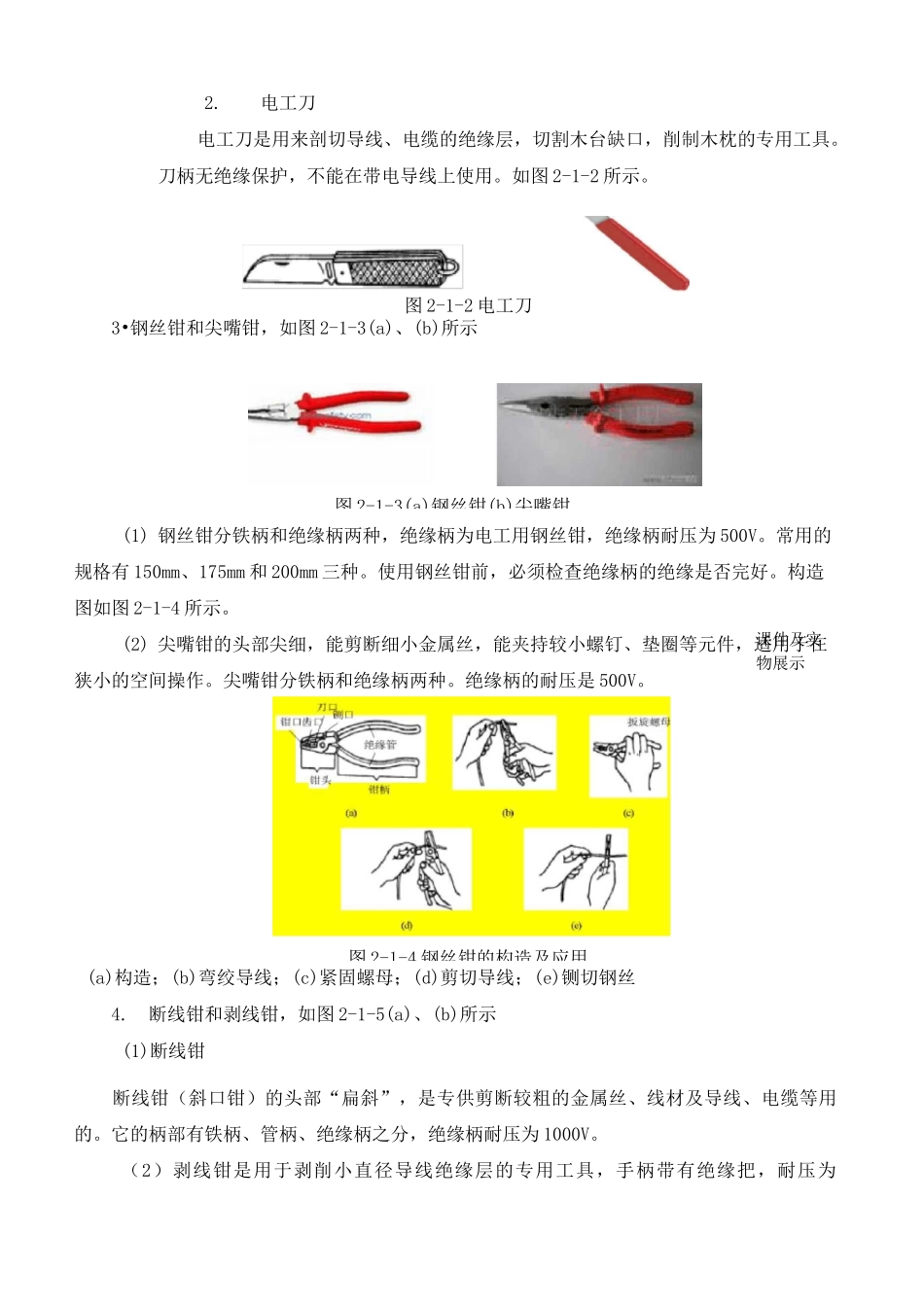

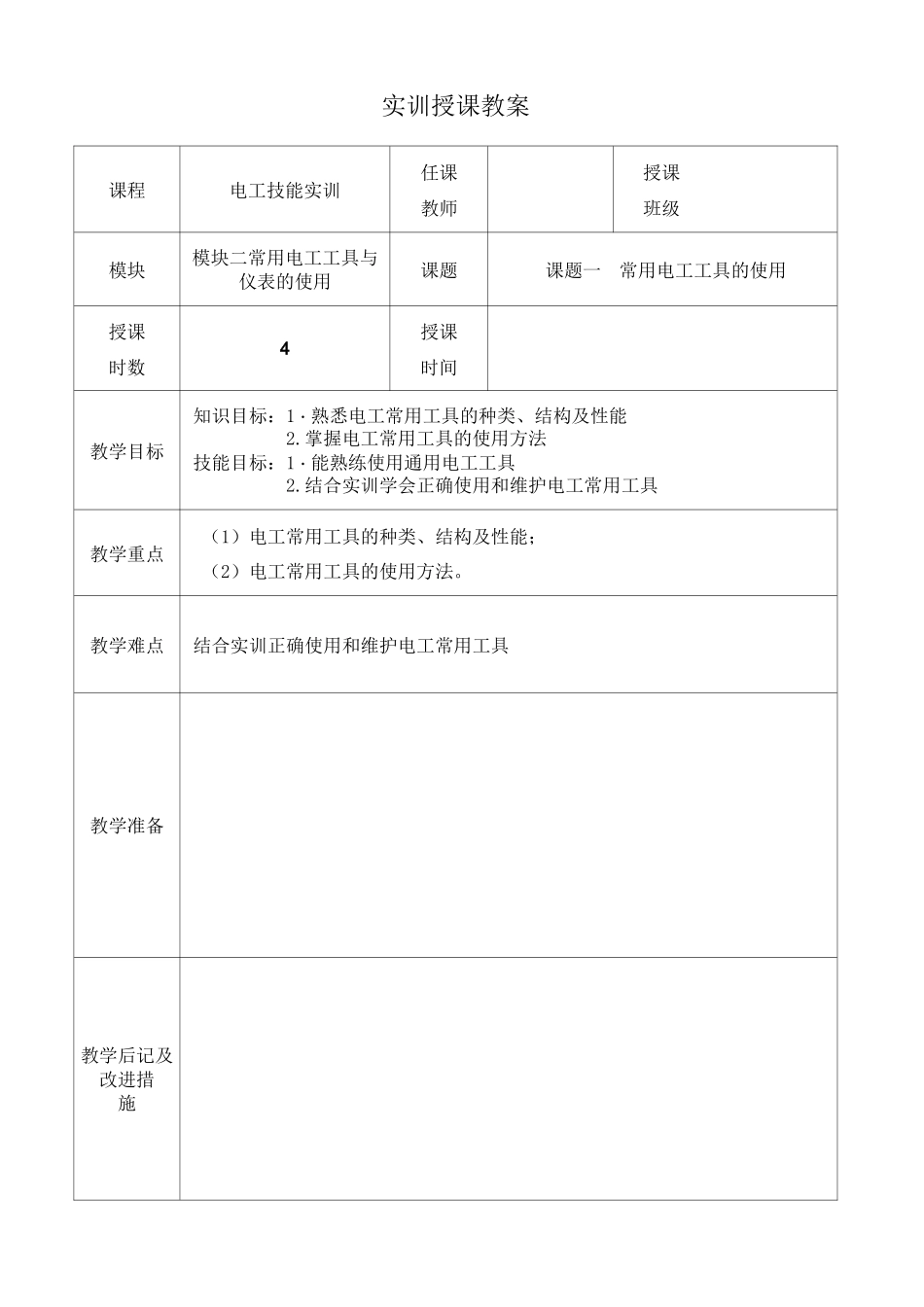

实训授课教案课程电工技能实训任课教师授课班级模块模块二常用电工工具与仪表的使用课题课题一常用电工工具的使用授课时数4授课时间教学目标知识目标：1・熟悉电工常用工具的种类、结构及性能2.掌握电工常用工具的使用方法技能目标：1・能熟练使用通用电工工具2.结合实训学会正确使用和维护电工常用工具教学重点（1）电工常用工具的种类、结构及性能；（2）电工常用工具的使用方法。教学难点结合实训正确使用和维护电工常用工具教学准备教学后记及改进措施实训授课教教学环节教学方法点名、检任务引入电工常用工具是指电工维修必备的工具，包括验电笔、钢丝钳、电工刀、螺钉旋具和扳手等。维修电工使用工具进行带电操作之前，观看视频必须检查绝缘把套的绝缘是否良好，以防绝缘损坏，发生触电事故。电工常用工具是指一般专业电工都要使用的常备工具。常用的工具有螺丝刀、钢丝钳、尖嘴钳、断线钳、剥线钳、电工刀、活络扳手、TlZkrb 冥竺验电器等。1.改锥(螺丝刀)常用的旋具改锥(螺丝刀)是一种紧固或拆卸螺丝的工具，用途泛。按照头部形状不同分为一字形和十字形，如图 2-1-1 所示。电工常用绝缘性好的塑料柄螺丝刀。絶缘套管絶缘堂管*课 件 与 讲授 结 合 授课图 2-1-1 改锥(a)一字形改锥；(b)十字形改锥(1) 一字形改锥其规格用柄部以外的长度表示，常用的有 100、150、200、300 和 400mm 等。(2) 十字形改锥有时称梅花改锥，一般分为四种型号，其中：I 号适用于直径为 2~2.5mm 的螺钉；II、III、W 号分别适用于直径为 3〜5mm、6〜8mm、10〜12mm 的螺钉。课件及实物展示2.电工刀电工刀是用来剖切导线、电缆的绝缘层，切割木台缺口，削制木枕的专用工具。刀柄无绝缘保护，不能在带电导线上使用。如图 2-1-2 所示。3•钢丝钳和尖嘴钳，如图 2-1-3(a)、(b)所示(1) 钢丝钳分铁柄和绝缘柄两种，绝缘柄为电工用钢丝钳，绝缘柄耐压为 500V。常用的规格有 150mm、175mm 和 200mm 三种。使用钢丝钳前，必须检查绝缘柄的绝缘是否完好。构造图如图 2-1-4 所示。(2) 尖嘴钳的头部尖细，能剪断细小金属丝，能夹持较小螺钉、垫圈等元件，适用于在狭小的空间操作。尖嘴钳分铁柄和绝缘柄两种。绝缘柄的耐压是 500V。(a)构造；(b)弯绞导线；(c)紧固螺母；(d)剪切导线；(e)铡切钢丝4.断线钳和剥线钳，如图 2-1-5(a)、(b)所示(1)断线钳断线钳（斜口钳）的头部“扁斜”，是专供剪断较粗的金属丝、线材及导线、电缆等用的。它的柄...
