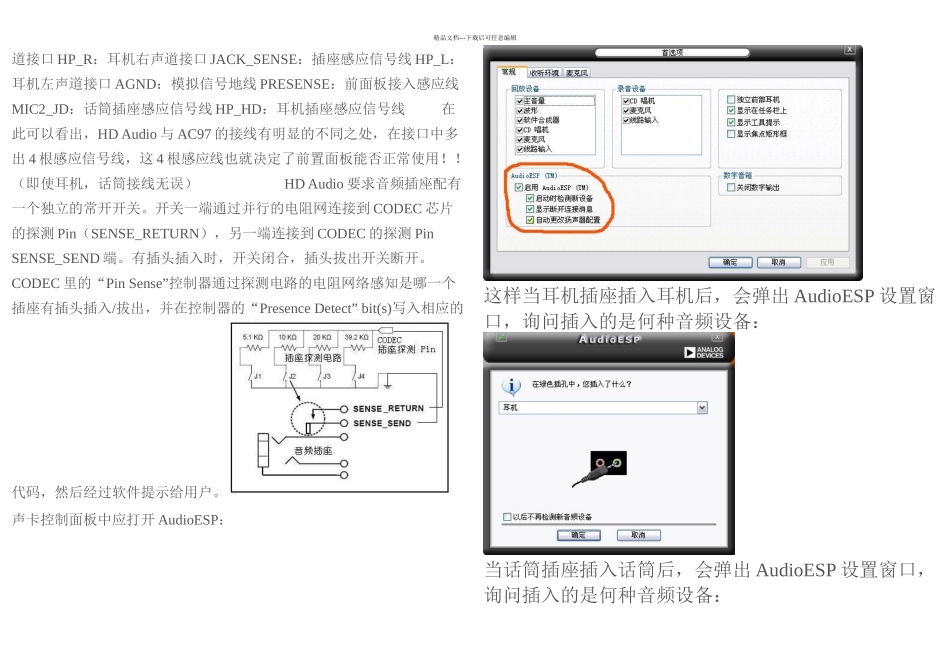

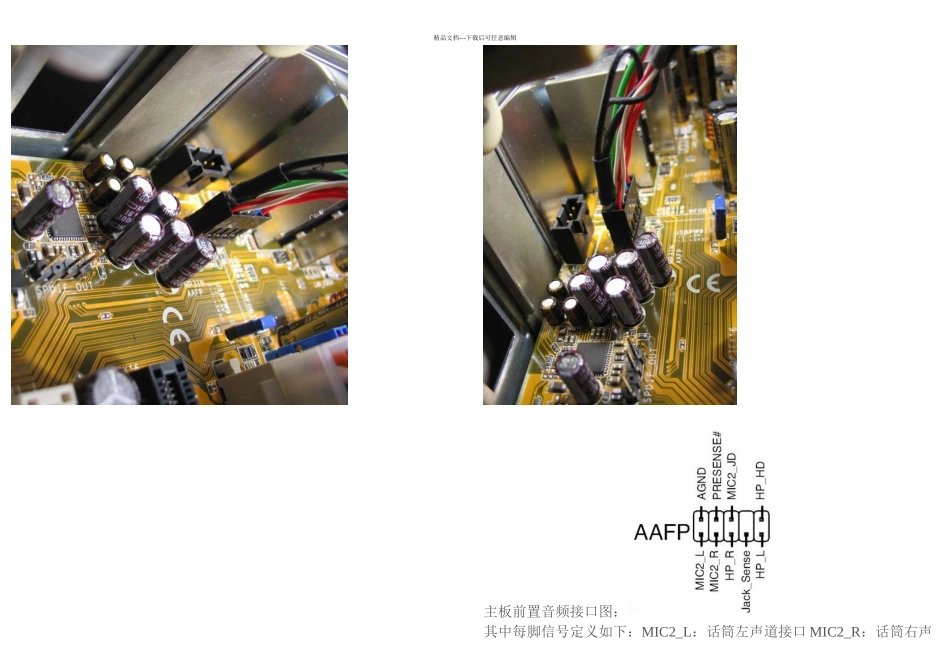

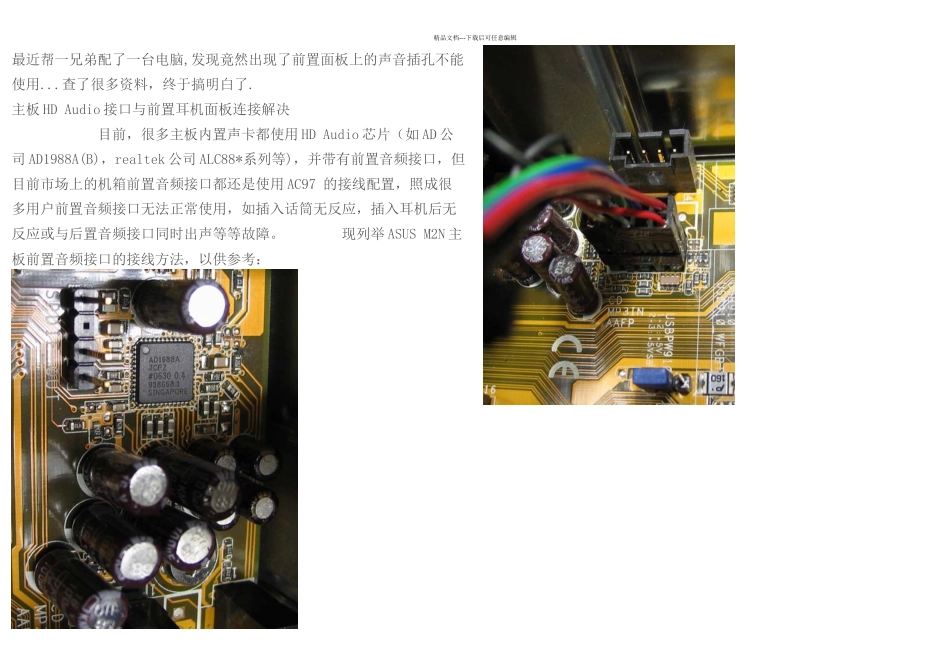

精品文档---下载后可任意编辑最近帮一兄弟配了一台电脑,发现竟然出现了前置面板上的声音插孔不能使用...查了很多资料,终于搞明白了.主板 HD Audio 接口与前置耳机面板连接解决 目前,很多主板内置声卡都使用 HD Audio 芯片(如 AD 公司 AD1988A(B),realtek 公司 ALC88*系列等),并带有前置音频接口,但目前市场上的机箱前置音频接口都还是使用 AC97 的接线配置,照成很多用户前置音频接口无法正常使用,如插入话筒无反应,插入耳机后无反应或与后置音频接口同时出声等等故障。 现列举 ASUS M2N 主板前置音频接口的接线方法,以供参考:精品文档---下载后可任意编辑主板前置音频接口图:其中每脚信号定义如下:MIC2_L:话筒左声道接口 MIC2_R:话筒右声精品文档---下载后可任意编辑道接口 HP_R:耳机右声道接口 JACK_SENSE:插座感应信号线 HP_L:耳机左声道接口 AGND:模拟信号地线 PRESENSE:前面板接入感应线MIC2_JD:话筒插座感应信号线 HP_HD:耳机插座感应信号线 在此可以看出,HD Audio 与 AC97 的接线有明显的不同之处,在接口中多出 4 根感应信号线,这 4 根感应线也就决定了前置面板能否正常使用!!(即使耳机,话筒接线无误) HD Audio 要求音频插座配有一个独立的常开开关。开关一端通过并行的电阻网连接到 CODEC 芯片的探测 Pin(SENSE_RETURN),另一端连接到 CODEC 的探测 Pin SENSE_SEND 端。有插头插入时,开关闭合,插头拔出开关断开。CODEC 里的“Pin Sense”控制器通过探测电路的电阻网络感知是哪一个插座有插头插入/拔出,并在控制器的“Presence Detect” bit(s)写入相应的代码,然后经过软件提示给用户。声卡控制面板中应打开 AudioESP:这样当耳机插座插入耳机后,会弹出 AudioESP 设置窗口,询问插入的是何种音频设备:当话筒插座插入话筒后,会弹出 AudioESP 设置窗口,询问插入的是何种音频设备:精品文档---下载后可任意编辑直接确定即可,同时后面板相应插座即被屏蔽,拔出前面板插头后,后面板自动恢复。下面介绍如何改造非 HD Audio 标准机箱前面板以发挥其功能!首先得准备带插入感应开关的 3.5mm 插座,以更换旧式插座,插座后部开关(下图中 1-2-3 部分)只使用其常开触点(下图中 2-3),接相应插入感应线:精品文档---下载后可任意编辑前面板接线图纸:接线可使用光驱所配音频连接屏蔽线,供需三根,照上图连接即可。精品文档---下载后可任...
