二级减速箱课程设计

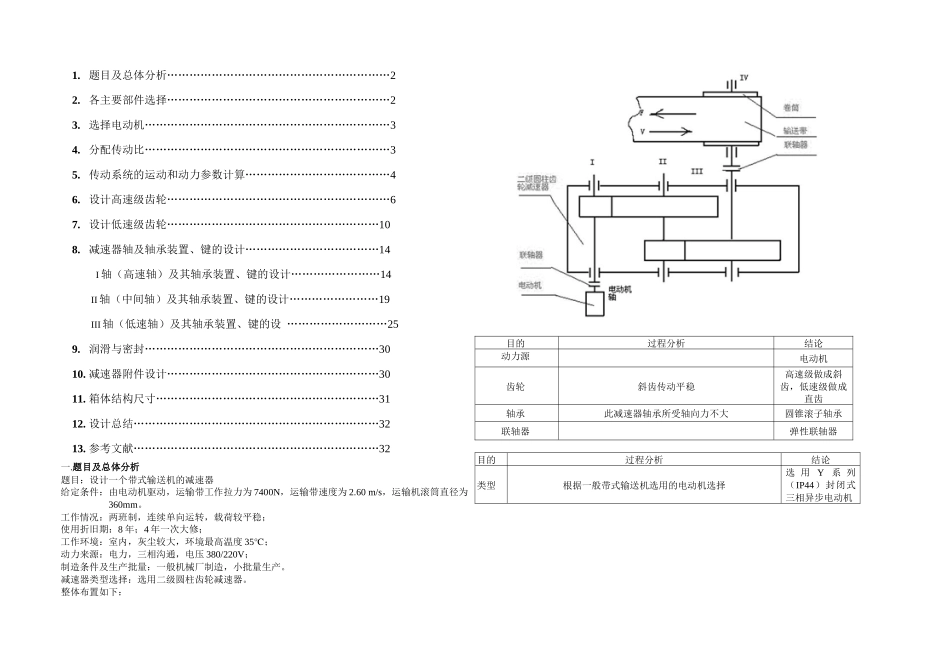

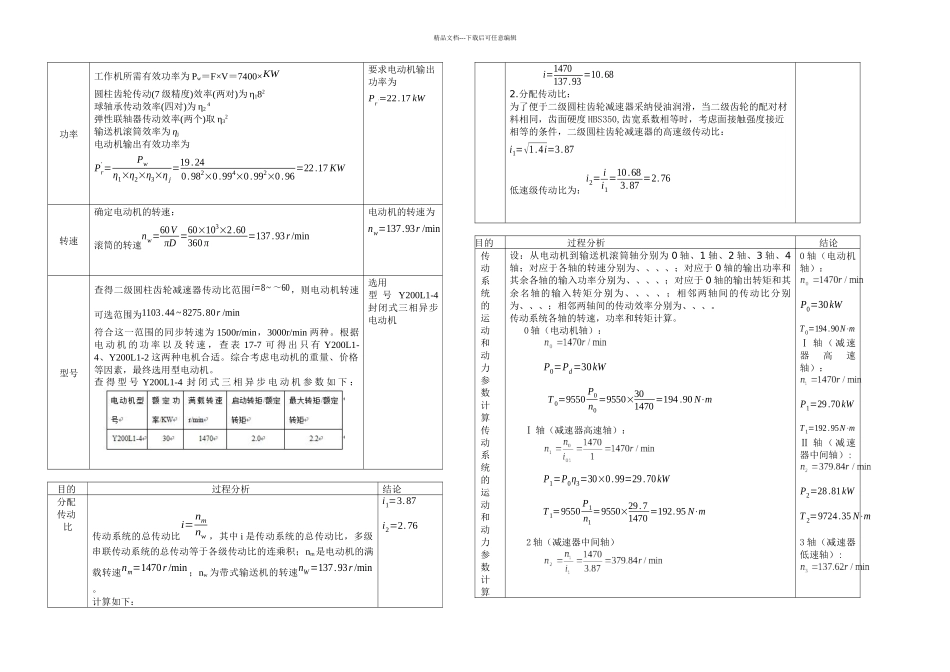

1. 题目及总体分析……………………………………………………22. 各主要部件选择……………………………………………………23. 选择电动机…………………………………………………………34. 分配传动比…………………………………………………………35. 传动系统的运动和动力参数计算…………………………………46. 设计高速级齿轮……………………………………………………67. 设计低速级齿轮…………………………………………………108. 减速器轴及轴承装置、键的设计………………………………14I 轴（高速轴）及其轴承装置、键的设计……………………14II 轴（中间轴）及其轴承装置、键的设计……………………19III 轴（低速轴）及其轴承装置、键的设 ………………………259. 润滑与密封………………………………………………………3010. 减速器附件设计…………………………………………………3011. 箱体结构尺寸……………………………………………………3112. 设计总结…………………………………………………………3213. 参考文献…………………………………………………………32一.题目及总体分析题目：设计一个带式输送机的减速器给定条件：由电动机驱动，运输带工作拉力为 7400N，运输带速度为 2.60 m/s，运输机滚筒直径为360mm。工作情况：两班制，连续单向运转，载荷较平稳；使用折旧期：8 年；4 年一次大修；工作环境：室内，灰尘较大，环境最高温度 35℃；动力来源：电力，三相沟通，电压 380/220V；制造条件及生产批量：一般机械厂制造，小批量生产。减速器类型选择：选用二级圆柱齿轮减速器。整体布置如下：目的过程分析结论动力源电动机齿轮斜齿传动平稳高速级做成斜齿，低速级做成直齿轴承此减速器轴承所受轴向力不大圆锥滚子轴承联轴器弹性联轴器目的过程分析结论类型根据一般带式输送机选用的电动机选择选 用 Y 系 列（IP44）封闭式三相异步电动机精品文档---下载后可任意编辑功率工作机所需有效功率为 Pw＝F×V＝7400×KW圆柱齿轮传动(7 级精度)效率(两对)为 η182球轴承传动效率(四对)为 η2 4弹性联轴器传动效率(两个)取 η32输送机滚筒效率为 ηj电动机输出有效功率为Pr' =Pwη1×η2×η3×η j=19.240.982×0.994×0.992×0.96=22.17 KW要求电动机输出功率为Pr'=22.17 kW转速确定电动机的转速：滚筒的转速nw=60VπD =60×103×2.60360 π=137.93r /min电动机的转速为nw=137.9...
