二级直齿圆柱齿轮减速器课程设计说明书

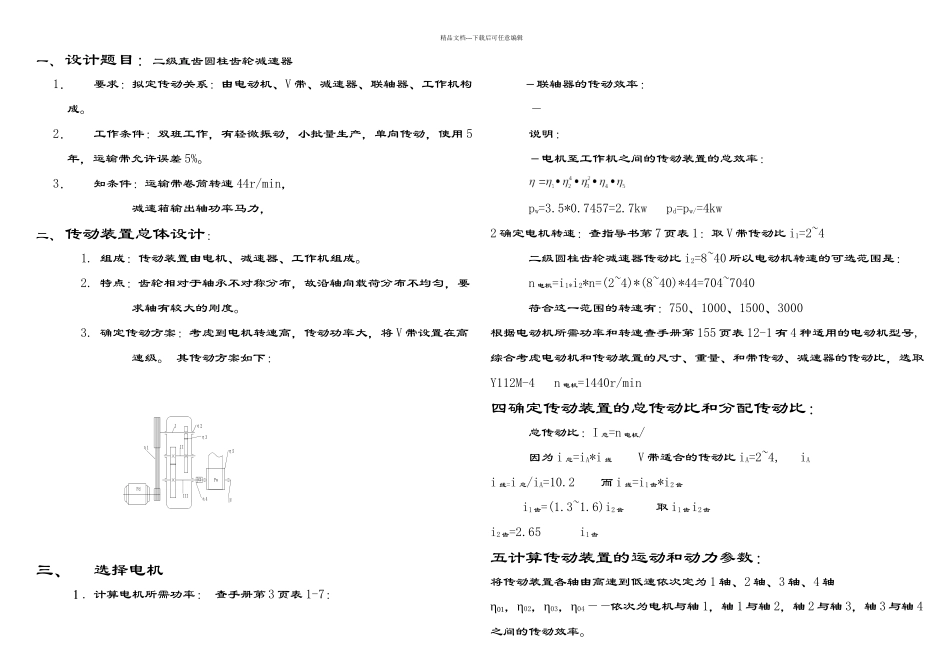

二级直齿圆柱齿轮减速器课程设计说明书_第1页
1/11

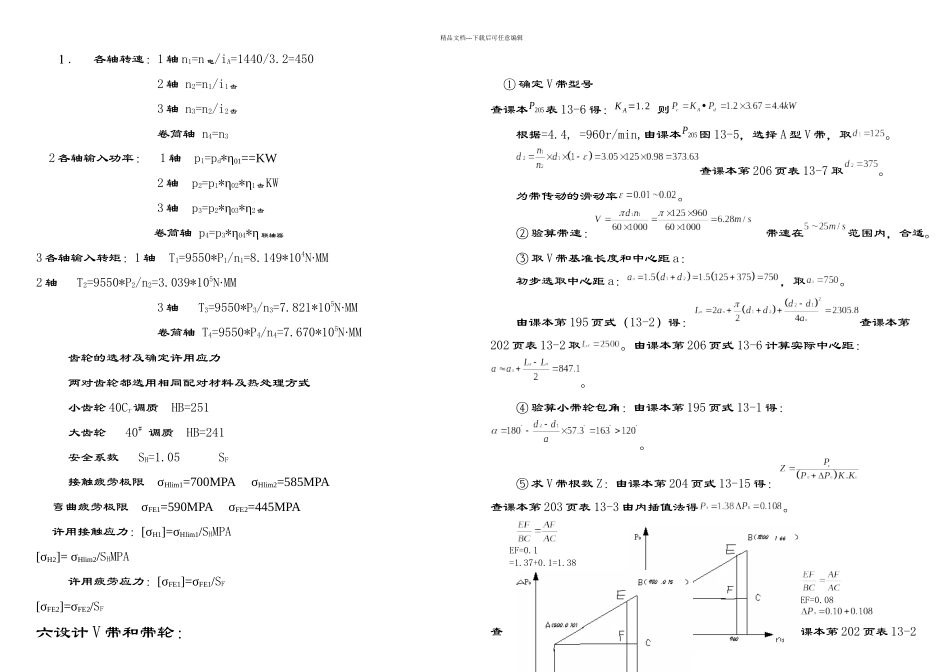

二级直齿圆柱齿轮减速器课程设计说明书_第2页
2/11
二级直齿圆柱齿轮减速器课程设计说明书_第3页
3/11
精品文档---下载后可任意编辑一、 设计题目:二级直齿圆柱齿轮减速器1.要求:拟定传动关系:由电动机、V 带、减速器、联轴器、工作机构成。2.工作条件:双班工作,有轻微振动,小批量生产,单向传动,使用 5年,运输带允许误差 5%。3.知条件:运输带卷筒转速 44r/min, 减速箱输出轴功率马力,二、 传动装置总体设计:1. 组成:传动装置由电机、减速器、工作机组成。2. 特点:齿轮相对于轴承不对称分布,故沿轴向载荷分布不均匀,要求轴有较大的刚度。3. 确定传动方案:考虑到电机转速高,传动功率大,将 V 带设置在高速级。 其传动方案如下:三、选择电机1. 计算电机所需功率: 查手册第 3 页表 1-7:-联轴器的传动效率:—说明:-电机至工作机之间的传动装置的总效率:pw=3.5*0.7457=2.7kw pd=pw/=4kw2 确定电机转速:查指导书第 7 页表 1:取 V 带传动比 i1=2~4二级圆柱齿轮减速器传动比 i2=8~40 所以电动机转速的可选范围是:n 电机=i1*i2*n=(2~4)*(8~40)*44=704~7040符合这一范围的转速有:750、1000、1500、3000根据电动机所需功率和转速查手册第 155 页表 12-1 有 4 种适用的电动机型号,综合考虑电动机和传动装置的尺寸、重量、和带传动、减速器的传动比,选取Y112M-4 n 电机=1440r/min四确定传动装置的总传动比和分配传动比:总传动比:I 总=n 电机/ 因为 i 总=iA*i 线 V 带适合的传动比 iA=2~4, iAi 线=i 总/iA=10.2 而 i 线=i1 齿*i2 齿 i1 齿=(1.3~1.6)i2 齿 取 i1 齿i2 齿i2 齿=2.65 i1 齿五计算传动装置的运动和动力参数:将传动装置各轴由高速到低速依次定为 1 轴、2 轴、3 轴、4 轴η01,η02,η03,η04——依次为电机与轴 1,轴 1 与轴 2,轴 2 与轴 3,轴 3 与轴 4之间的传动效率。η2η3η5η4η1IIIIIIIVPdPw精品文档---下载后可任意编辑1.各轴转速:1 轴 n1=n 电/iA=1440/3.2=450 2 轴 n2=n1/i1 齿 3 轴 n3=n2/i2 齿 卷筒轴 n4=n32 各轴输入功率: 1 轴 p1=pd*η01==KW 2 轴 p2=p1*η02*η1 齿KW 3 轴 p3=p2*η03*η2 齿 卷筒轴 p4=p3*η04*η 联轴器3 各轴输入转矩:1 轴 T1=9550*P1/n1=8.149*104N·MM2 轴 T2=9550*P2/n2=3.039*105N·MM 3 轴 T3=9550*P3/n3=7.821*105N·MM 卷筒轴 T4=9550*P4/n4=7.670*105N·MM 齿轮的选材及确定许用应力 两对齿轮都选用相同配对材料及热处理方式 小齿...
