二级齿轮减速箱课程设计带式运输机传动装置二级斜齿轮展开式

二级齿轮减速箱课程设计带式运输机传动装置二级斜齿轮展开式_第1页
1/12
二级齿轮减速箱课程设计带式运输机传动装置二级斜齿轮展开式_第2页
2/12
二级齿轮减速箱课程设计带式运输机传动装置二级斜齿轮展开式_第3页
3/12

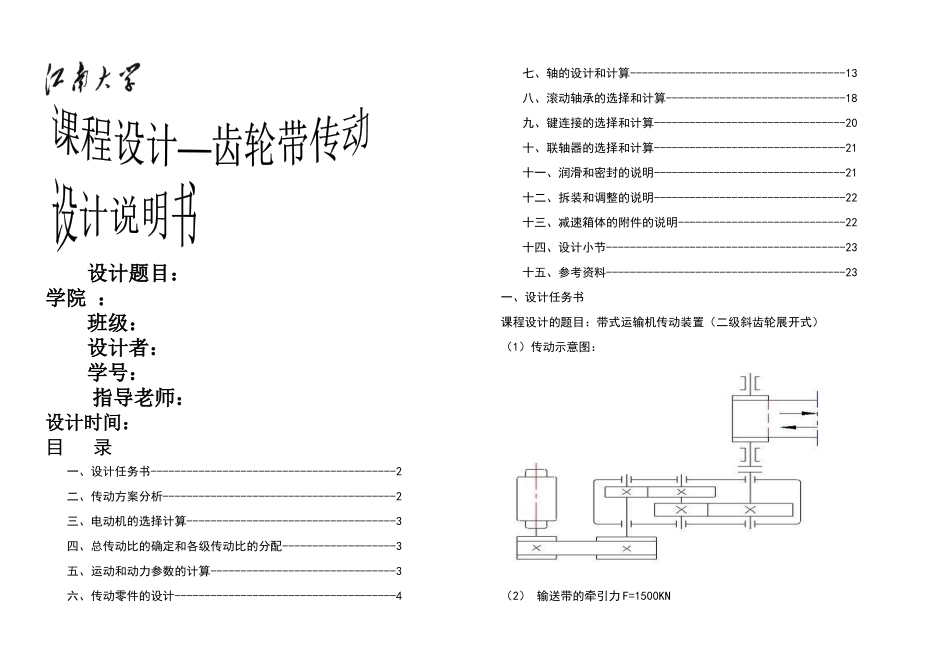

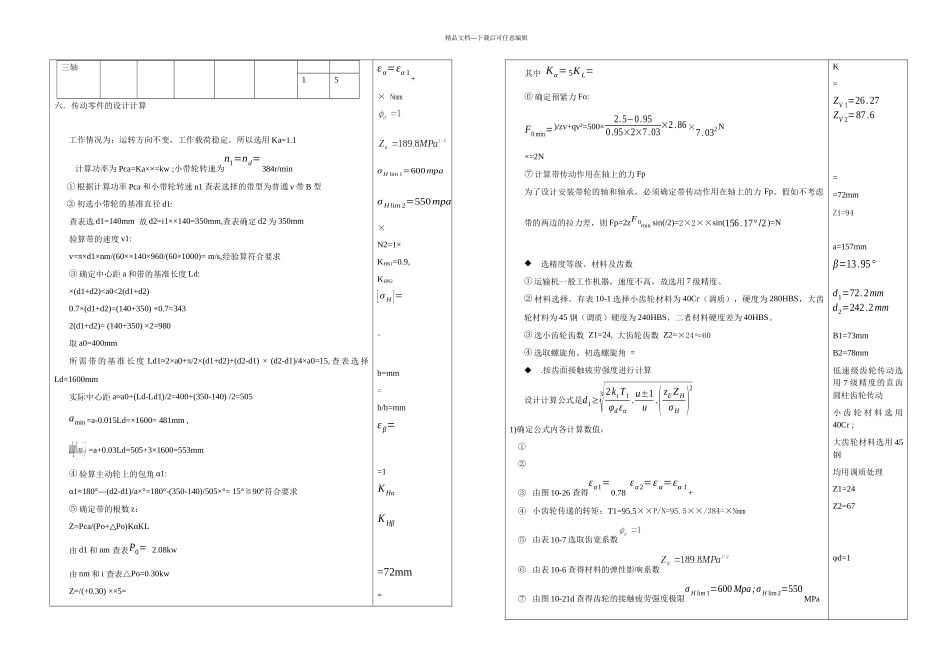

设计题目: 学院 :班级:设计者:学号: 指导老师:设计时间:目 录一、设计任务书-----------------------------------------2二、传动方案分析---------------------------------------2三、电动机的选择计算-----------------------------------3四、总传动比的确定和各级传动比的分配-------------------3五、运动和动力参数的计算-------------------------------3六、传动零件的设计-------------------------------------4七、轴的设计和计算------------------------------------13八、滚动轴承的选择和计算------------------------------18九、键连接的选择和计算--------------------------------20十、联轴器的选择和计算--------------------------------21十一、润滑和密封的说明--------------------------------21十二、拆装和调整的说明--------------------------------22十三、减速箱体的附件的说明----------------------------22十四、设计小节----------------------------------------23十五、参考资料----------------------------------------23一、设计任务书课程设计的题目:带式运输机传动装置(二级斜齿轮展开式)(1)传动示意图:(2) 输送带的牵引力 F=1500KN精品文档---下载后可任意编辑 输送带的速度 υ提升机鼓轮的直径 D=300mm(3)工作条件及设计要求:工作环境清洁,运转方向不变,工作载荷稳定,工作寿命为 20 年,每年 300 个工作日,每日工作 16 小时。总传动比误差不超过±5%。二、传动方案分析这是两级减速器中最简单、应用最广泛的结构。但齿轮相对于轴承位置不对称。当轴产生弯扭变形时,载荷在齿宽上分布不均匀,因此轴应设计得具有较大刚度,并使高速轴齿轮远离输入端。淬硬齿轮大多采纳此结构。 计 算 及 说 明三.电动机选择计算1.原始数据如下:① 输送带的牵引力 F=1500N②③ 提升机鼓轮的直径 D=300mm2.电动机型号选择运输机所需功率 Pw= FV1000 =1500×1.31000=1.95kw取 η4(带),η7(轴承) ,η8(齿轮传动),η8(联轴器),η8(滚筒效率);ηa=η1×(η2)4×( η3)2×η4×η5=0.75电动机功率 Pd=Pw / ηa=2.6 kw,故选择其额定功率为 3kw工作机转速 nw=v×60×1000πD= =82.8 r / min电动机转速 nd=nw×i总 已知i总=8到40.,故 选 电 动 机 型 号 为 Y132S-6 其 主 要 参 数 为 : Nd=78r / min,D=24mm,P额=3 kw结果...
