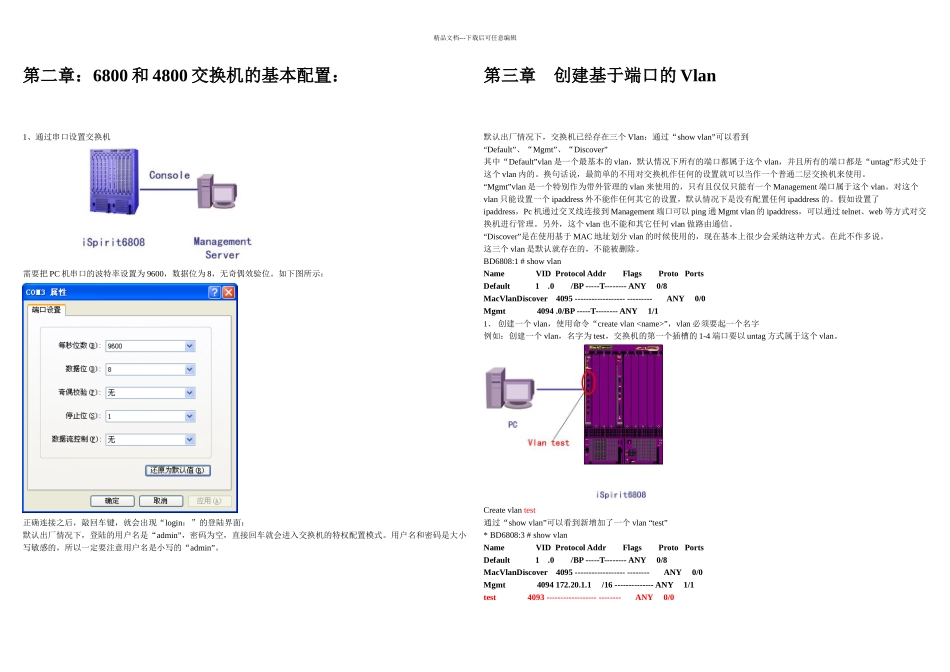

精品文档---下载后可任意编辑 （Version 1.0）第一章：介绍管理模块。3第二章： 6800 和 4800 交换机的基本配置： 2 第三章创建基于端口的 VLAN 2 第四章启用 VLAN 之间路由的设置 3 第五章配置静态路由 4 第六章设置 BLACKHOLE 路由： 5 第七章创建端口聚合 TRUNK 5 第八章端口镜像 MIRRORING 6 第九章 EAPS 的配置： 6 第十章 VRRP 的配置： 10 第十一章 ESRP 的配置： 12 第十二章配置 VLAN 聚合 14 第十三章配置 DHCP/BOOTP RELAY 功能 15 第十四章访问控制列表的概念和配置 16 第十五章 OSPF 路由协议的配置 17 第十六章交换机安全管理控制 18 第十七章特别情况下的操作 19 第十八章超级终端的配置 19 第十九章操作系统的升级方法 20 第二十章上传和下载交换机配置文件 21 第二十一章策略路由配置方法 21 第二十二章 SNMP 的设置 21 Extreme 交换机快速配置手册6808 和 4808、4804 系列的配置操作、映像文件和 bootrom 文件是一样的。下面所进行的配置案例操作对上面几款交换机都适用。第一章：介绍管理模块。1、 6800 系列的管理模块介绍：一般常用的只有 Console 口和 Management 口。Console 口是通过串口连接 pc 机，设置超级终端后配置交换机使用，是最基本的配置方法。出厂模式，交换机并没有任何的 ipaddress，必须首先通过 Console 口对交换机进行 ipaddress 的设定，然后才能通过 telnet 和 web 方式进行控制。Management 端口是一个独立的 RG-45 端口，单独属于 MGMT vlan，这个 Vlan 不能删除、添加其他端口，也不能做路由，默认情况下没有 ipaddress，仅仅在管理模块中作为另一种控制交换机的方式存在。Management 端口和 PC 机相连接使用交叉线。2、 4800 系列的管理模块介绍它的管理模端口和配置跟 6800 的一样，在此就不多说了。精品文档---下载后可任意编辑第二章：6800 和 4800 交换机的基本配置：1、通过串口设置交换机需要把 PC 机串口的波特率设置为 9600，数据位为 8，无奇偶效验位。如下图所示：正确连接之后，敲回车键，就会出现“login：”的登陆界面：默认出厂情况下，登陆的用户名是“admin”，密码为空，直接回车就会进入交换机的特权配置模式。用户名和密码是大小写敏感的，所以一定要注意用户名是小写的“admin”。第三章 创建基于端口的 Vlan默认出厂情况下，交换机已经存在三个 Vla...
