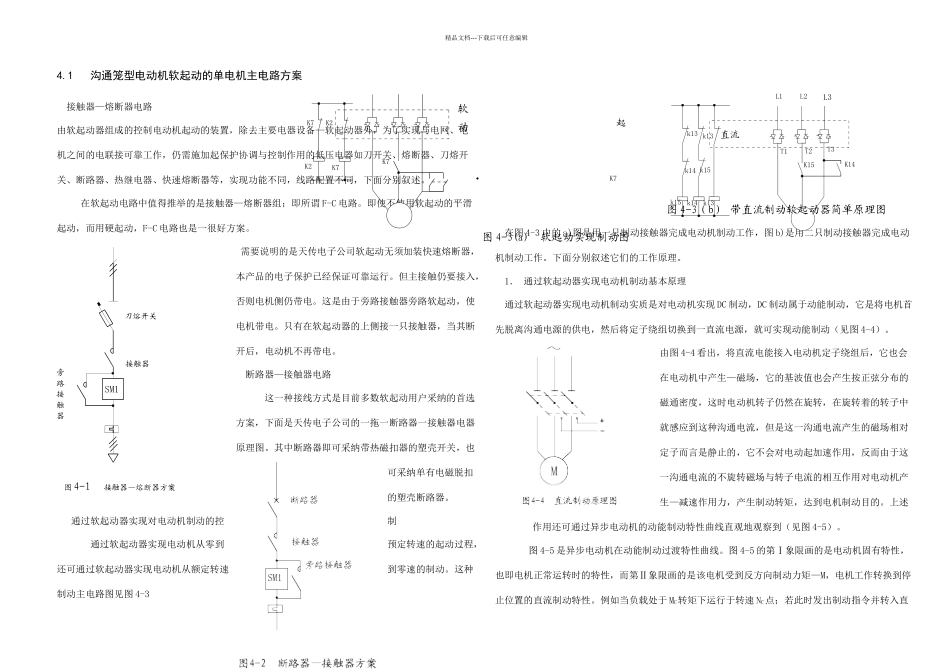

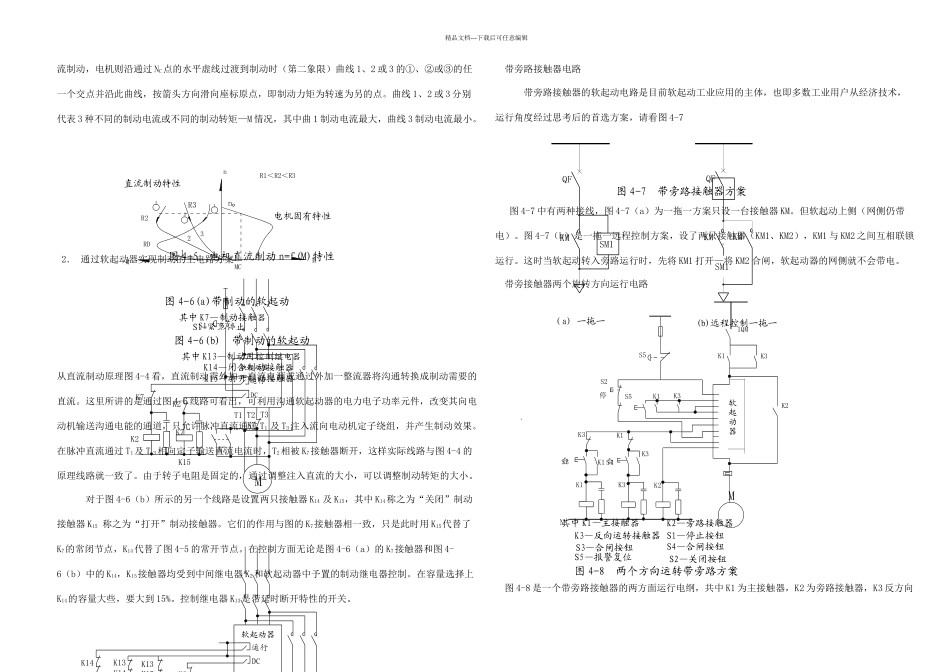

SM1刀熔开关接触器旁路接触器 图4-1 接触器—熔断器方案精品文档---下载后可任意编辑4.1 沟通笼型电动机软起动的单电机主电路方案 接触器—熔断器电路由软起动器组成的控制电动机起动的装置，除去主要电器设备—软起动器外，为了实现与电网、电机之间的电联接可靠工作，仍需施加起保护协调与控制作用的低压电器如刀开关、熔断器、刀熔开关、断路器、热继电器、快速熔断器等，实现功能不同，线路配置不同，下面分别叙述。 在软起动电路中值得推举的是接触器—熔断器组；即所谓 F-C 电路。即使不使用软起动的平滑起动，而用硬起动，F-C 电路也是一很好方案。 需要说明的是天传电子公司软起动无须加装快速熔断器，本产品的电子保护已经保证可靠运行。但主接触仍要接入，否则电机侧仍带电。这是由于旁路接触器旁路软起动，使电机带电。只有在软起动器的上侧接一只接触器，当其断开后，电动机不再带电。 断路器—接触器电路 这一种接线方式是目前多数软起动用户采纳的首选方案，下面是天传电子公司的一拖一断路器一接触器电器原理图。其中断路器即可采纳带热磁扣器的塑壳开关，也可采纳单有电磁脱扣的塑壳断路器。 通过软起动器实现对电动机制动的控制 通过软起动器实现电动机从零到预定转速的起动过程，还可通过软起动器实现电动机从额定转速到零速的制动。这种制动主电路图见图 4-3 在图 4-3 中的 a)图是用一只制动接触器完成电动机制动工作，图 b)是用二只制动接触器完成电动机制动工作。下面分别叙述它们的工作原理。 1． 通过软起动器实现电动机制动基本原理 通过软起动器实现电动机制动实质是对电动机实现 DC 制动，DC 制动属于动能制动，它是将电机首先脱离沟通电源的供电，然后将定子绕组切换到一直流电源，就可实现动能制动（见图 4-4）。由图 4-4 看出，将直流电能接入电动机定子绕组后，它也会在电动机中产生—磁场，它的基波值也会产生按正弦分布的磁通密度，这时电动机转子仍然在旋转，在旋转着的转子中就感应到这种沟通电流，但是这一沟通电流产生的磁场相对定子而言是静止的，它不会对电动起加速作用，反而由于这一沟通电流的不旋转磁场与转子电流的相互作用对电动机产生—减速作用力，产生制动转矩，达到电机制动目的。上述作用还可通过异步电动机的动能制动特性曲线直观地观察到（见图 4-5）。 图 4-5 是异步电动机在动能制动过渡特性曲线。图 4-5 的第Ⅰ象限画的是电动机固有特性，也即电机正常运...
