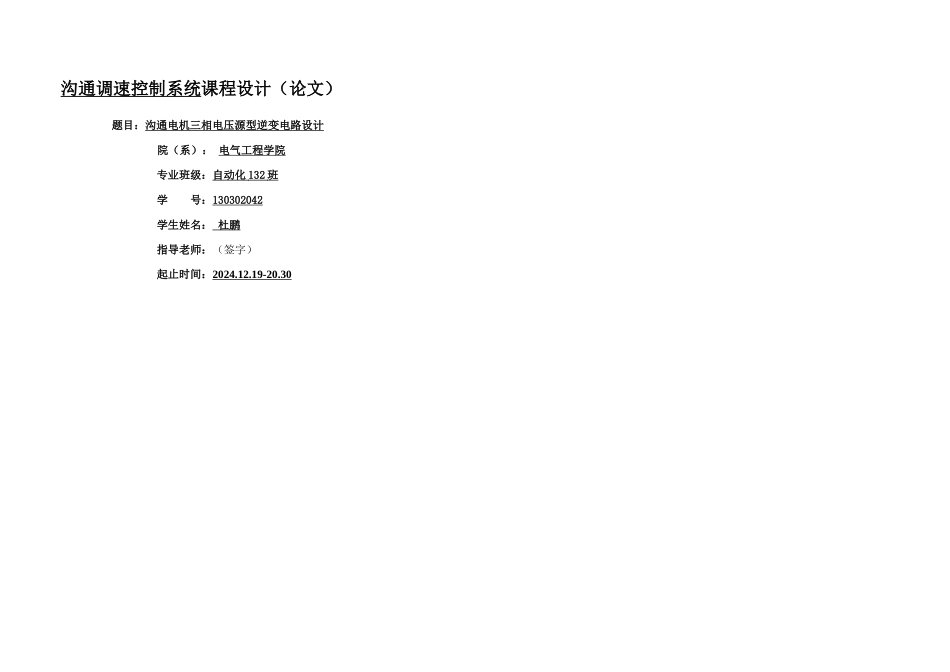

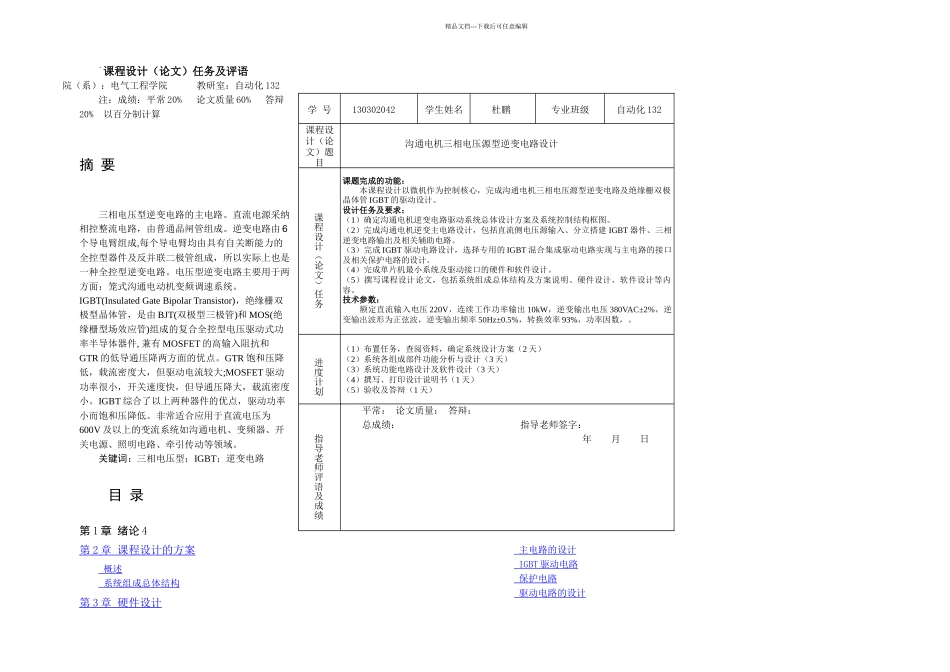

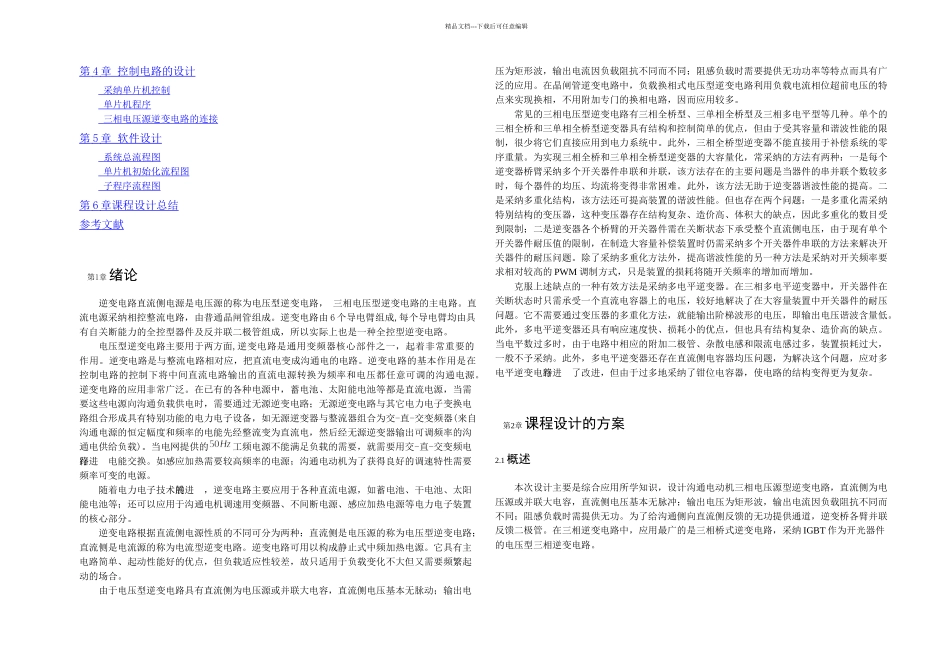

沟通调速控制系统课程设计(论文)题目:沟通电机三相电压源型逆变电路设计院(系): 电气工程学院专业班级:自动化 132 班 学 号:130302042学生姓名: 杜鹏指导老师:(签字)起止时间:2024.12.19-20.30精品文档---下载后可任意编辑`课程设计(论文)任务及评语院(系):电气工程学院 教研室:自动化 132注:成绩:平常 20% 论文质量 60% 答辩20% 以百分制计算摘 要三相电压型逆变电路的主电路。直流电源采纳相控整流电路,由普通晶闸管组成。逆变电路由 6个导电臂组成,每个导电臂均由具有自关断能力的全控型器件及反并联二极管组成,所以实际上也是一种全控型逆变电路。电压型逆变电路主要用于两方面:笼式沟通电动机变频调速系统。IGBT(Insulated Gate Bipolar Transistor),绝缘栅双极型晶体管,是由 BJT(双极型三极管)和 MOS(绝缘栅型场效应管)组成的复合全控型电压驱动式功率半导体器件, 兼有 MOSFET 的高输入阻抗和GTR 的低导通压降两方面的优点。GTR 饱和压降低,载流密度大,但驱动电流较大;MOSFET 驱动功率很小,开关速度快,但导通压降大,载流密度小。IGBT 综合了以上两种器件的优点,驱动功率小而饱和压降低。非常适合应用于直流电压为600V 及以上的变流系统如沟通电机、变频器、开关电源、照明电路、牵引传动等领域。关键词:三相电压型;IGBT;逆变电路目 录第 1 章 绪论 4第 2 章 课程设计的方案 概述 系统组成总体结构 第 3 章 硬件设计 主电路的设计 IGBT 驱动电路 保护电路 驱动电路的设计 学 号130302042学生姓名杜鹏专业班级自动化 132课程设计(论文)题目沟通电机三相电压源型逆变电路设计课程设计(论文)任务课题完成的功能:本课程设计以微机作为控制核心,完成沟通电机三相电压源型逆变电路及绝缘栅双极晶体管 IGBT 的驱动设计。设计任务及要求:(1)确定沟通电机逆变电路驱动系统总体设计方案及系统控制结构框图。(2)完成沟通电机逆变主电路设计,包括直流侧电压源输入、分立搭建 IGBT 器件、三相逆变电路输出及相关辅助电路。(3)完成 IGBT 驱动电路设计,选择专用的 IGBT 混合集成驱动电路实现与主电路的接口及相关保护电路的设计。(4)完成单片机最小系统及驱动接口的硬件和软件设计。(5)撰写课程设计论文,包括系统组成总体结构及方案说明、硬件设计、软件设计等内容。技术参数:额定直流输入电压 220V,连续工作功率输出 10kW,逆变输出...
