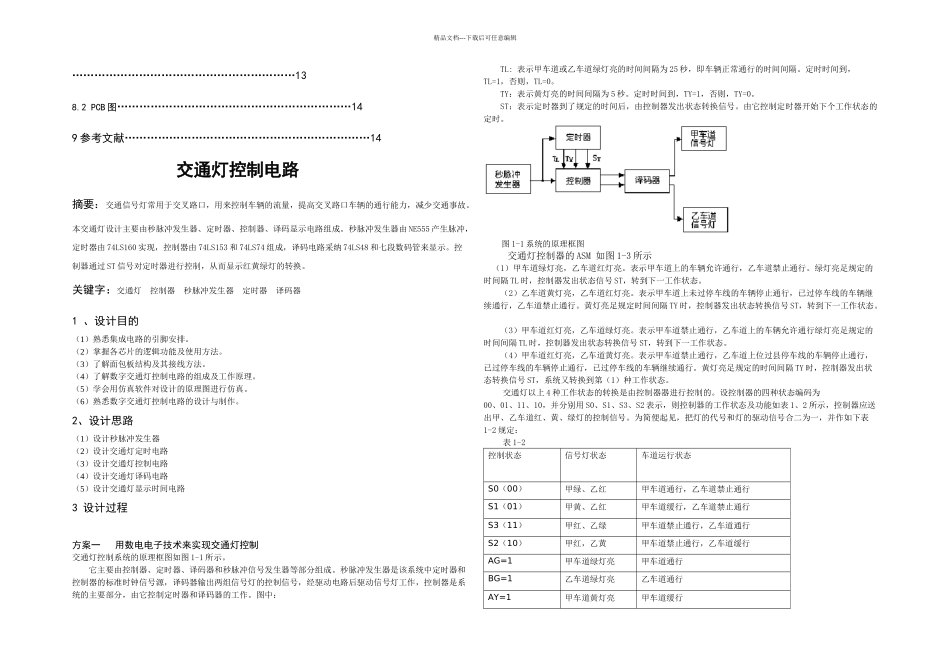

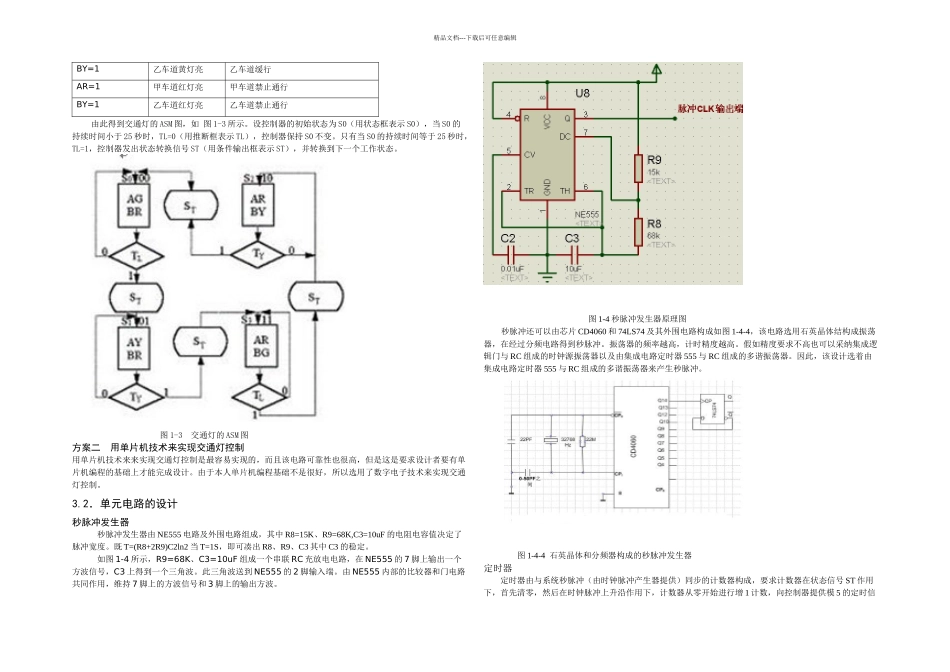

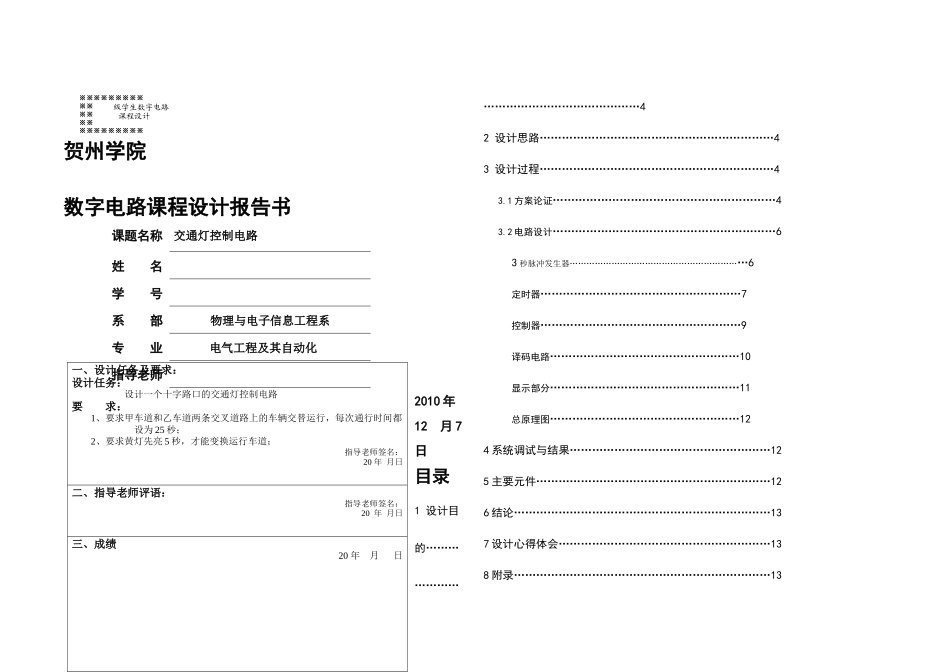

※※※※※※※※※※※※※※※※※※※※※※※※ 级学生数字电路课程设计 贺州学院数字电路课程设计报告书课题名称交通灯控制电路姓 名学 号系 部物理与电子信息工程系 专 业电气工程及其自动化 指导老师2010 年 12 月 7 日目录1 设计目的………………………………………………………42 设计思路………………………………………………………43 设计过程………………………………………………………43.1 方案论证……………………………………………………43.2 电路设计……………………………………………………63 秒脉冲发生器………………………………………………………6定时器………………………………………………7控制器………………………………………………9译码电路……………………………………………10显示部分……………………………………………11总原理图……………………………………………124 系统调试与结果………………………………………………125 主要元件………………………………………………………126 结论……………………………………………………………137 设计心得体会…………………………………………………138 附录……………………………………………………………13一、设计任务及要求：设计任务：设计一个十字路口的交通灯控制电路要 求： 1、要求甲车道和乙车道两条交叉道路上的车辆交替运行，每次通行时间都设为 25 秒；2、要求黄灯先亮 5 秒，才能变换运行车道； 指导老师签名： 20 年 月日 二、指导老师评语：指导老师签名： 20 年 月日 三、成绩20 年 月 日 精品文档---下载后可任意编辑……………………………………………………138.2 PCB 图………………………………………………………149 参考文献…………………………………………………………14交通灯控制电路摘要：交通信号灯常用于交叉路口，用来控制车辆的流量，提高交叉路口车辆的通行能力，减少交通事故。本交通灯设计主要由秒脉冲发生器、定时器、控制器、译码显示电路组成。秒脉冲发生器由 NE555 产生脉冲，定时器由 74LS160 实现，控制器由 74LS153 和 74LS74 组成，译码电路采纳 74LS48 和七段数码管来显示。控制器通过 ST 信号对定时器进行控制，从而显示红黄绿灯的转换。关键字：交通灯 控制器 秒脉冲发生器 定时器 译码器1 、设计目的（1）熟悉集成电路的引脚安排。（2...
