以后奔驰发动机电脑示意图介绍

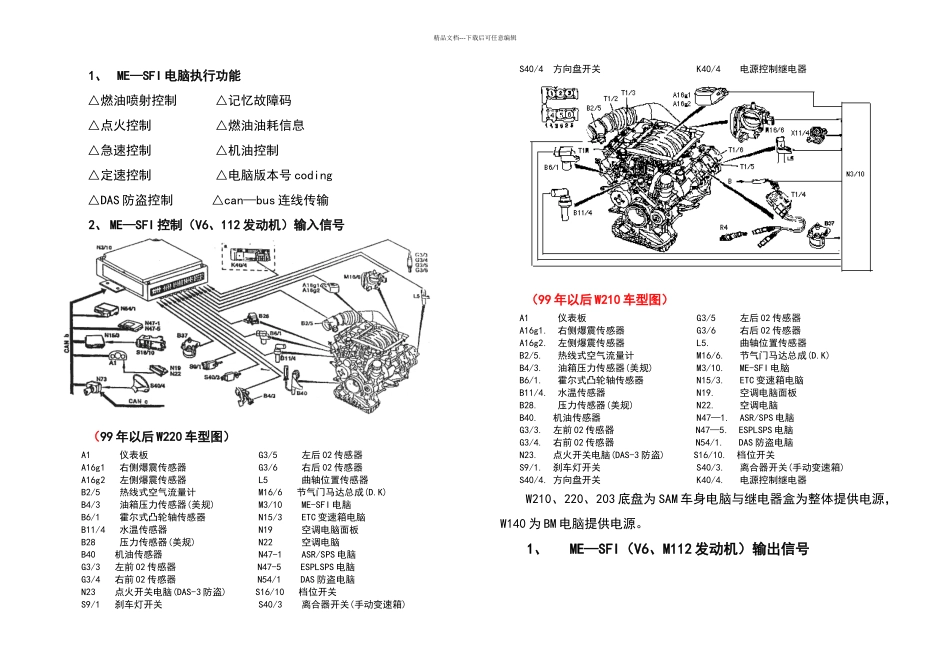

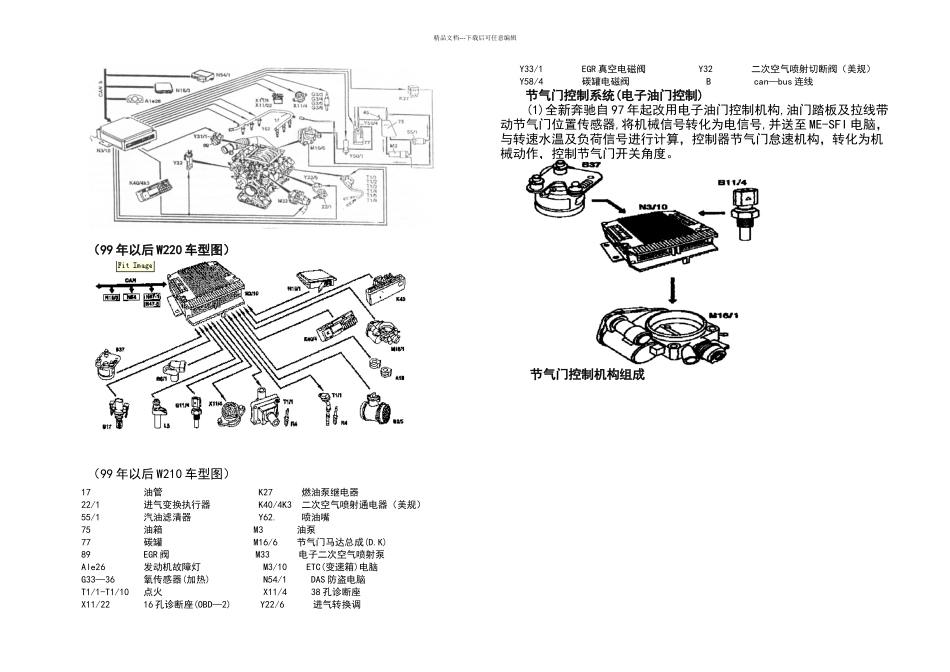

精品文档---下载后可任意编辑1、 ME—SFI 电脑执行功能△燃油喷射控制 △记忆故障码△点火控制 △燃油油耗信息△急速控制 △机油控制△定速控制 △电脑版本号 coding△DAS 防盗控制 △can—bus 连线传输2、 ME—SFI 控制（V6、112 发动机）输入信号（99 年以后 W220 车型图）A1 仪表板 G3/5 左后 02 传感器A16g1 右侧爆震传感器 G3/6 右后 02 传感器A16g2 左侧爆震传感器 L5 曲轴位置传感器B2/5 热线式空气流量计 M16/6 节气门马达总成(D.K)B4/3 油箱压力传感器(美规) M3/10 ME-SFI 电脑B6/1 霍尔式凸轮轴传感器 N15/3 ETC 变速箱电脑B11/4 水温传感器 N19 空调电脑面板B28 压力传感器(美规) N22 空调电脑B40 机油传感器 N47-1 ASR/SPS 电脑G3/3 左前 02 传感器 N47-5 ESPLSPS 电脑G3/4 右前 02 传感器 N54/1 DAS 防盗电脑N23 点火开关电脑(DAS-3 防盗) S16/10 档位开关S9/1 刹车灯开关 S40/3 离合器开关(手动变速箱)S40/4 方向盘开关 K40/4 电源控制继电器（99 年以后 W210 车型图）A1 仪表板 G3/5 左后 02 传感器A16g1. 右侧爆震传感器 G3/6 右后 02 传感器A16g2. 左侧爆震传感器 L5. 曲轴位置传感器B2/5. 热线式空气流量计 M16/6. 节气门马达总成(D.K)B4/3. 油箱压力传感器(美规) M3/10. ME-SFI 电脑B6/1. 霍尔式凸轮轴传感器 N15/3. ETC 变速箱电脑B11/4. 水温传感器 N19. 空调电脑面板B28. 压力传感器(美规) N22. 空调电脑B40. 机油传感器 N47—1. ASR/SPS 电脑G3/3. 左前 02 传感器 N47—5. ESPLSPS 电脑G3/4. 右前 02 传感器 N54/1. DAS 防盗电脑N23. 点火开关电脑(DAS-3 防盗) S16/10. 档位开关S9/1. 刹车灯开关 S40/3. 离合器开关(手动变速箱)S40/4. 方向盘开关 K40/4. 电源控制继电器W210、220、203 底盘为 SAM 车身电脑与继电器盒为整体提供电源，W140 为 BM 电脑提供电源。1、ME—SFI（V6、M112 发动机）输出信号精品文档---下载后可任意编辑（99 年以后 W220 车型图）（99 年以后 W210 车型图）17 油管 K27 燃油泵继电器22/1 进气变换执行器 K40/4K3 二次空气喷射通电器（美规）55/1 汽油滤清器 Y62. 喷油嘴 75 油箱 M3 油泵77 碳罐 M16/6 节气门马达总成(D.K)89 EGR 阀 M33 电子二次空气喷射泵Ale26 发动机故障灯 M3/10 ETC(变速箱)电脑G33—36 氧传感...
