任务节气们位置传感器检查与维护修改解读

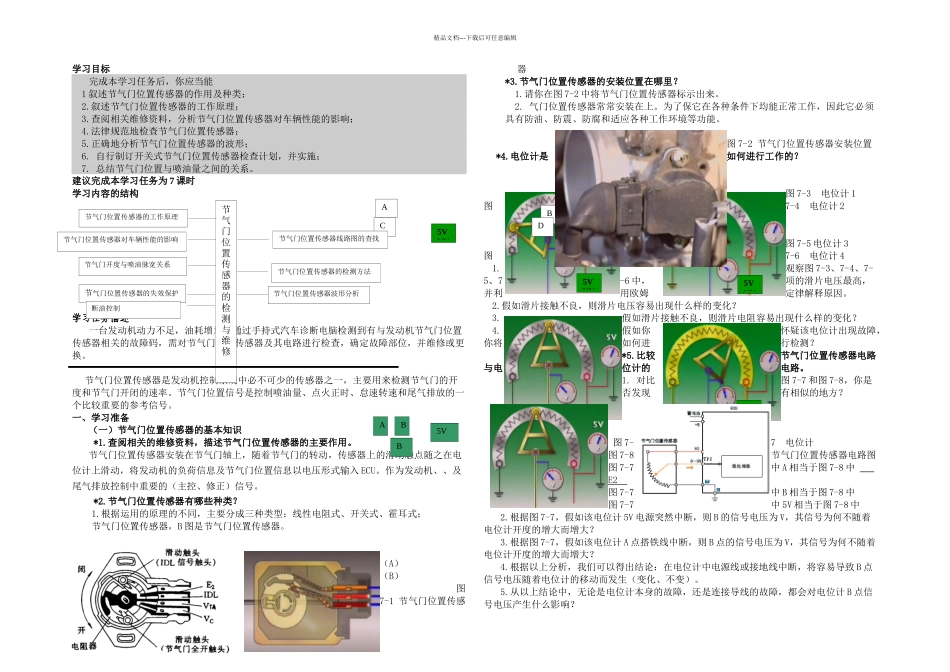

精品文档---下载后可任意编辑学习目标完成本学习任务后，你应当能1 叙述节气门位置传感器的作用及种类；2.叙述节气门位置传感器的工作原理；3.查阅相关维修资料，分析节气门位置传感器对车辆性能的影响；4.法律规范地检查节气门位置传感器；5.正确地分析节气门位置传感器的波形；6. 自行制订开关式节气门位置传感器检查计划，并实施；7. 总结节气门位置与喷油量之间的关系。建议完成本学习任务为 7 课时学习内容的结构学习任务描述一台发动机动力不足，油耗增加，通过手持式汽车诊断电脑检测到有与发动机节气门位置传感器相关的故障码，需对节气门位置传感器及其电路进行检查，确定故障部位，并维修或更换。节气门位置传感器是发动机控制系统中必不可少的传感器之一，主要用来检测节气门的开度和节气门开闭的速率。节气门位置信号是控制喷油量、点火正时、怠速转速和尾气排放的一个比较重要的参考信号。一、学习准备（一）节气门位置传感器的基本知识*1.查阅相关的维修资料，描述节气门位置传感器的主要作用。节气门位置传感器安装在节气门轴上，随着节气门的转动，传感器上的滑动触点随之在电位计上滑动，将发动机的负荷信息及节气门位置信息以电压形式输入 ECU。作为发动机、、及尾气排放控制中重要的（主控、修正）信号。*2.节气门位置传感器有哪些种类？1.根据运用的原理的不同，主要分成三种类型：线性电阻式、开关式、霍耳式；节气门位置传感器，B 图是节气门位置传感器。（A） （B） 图7-1 节气门位置传感器*3.节气门位置传感器的安装位置在哪里？ 1.请你在图 7-2 中将节气门位置传感器标示出来。 2. 气门位置传感器常常安装在上。为了保它在各种条件下均能正常工作，因此它必须具有防油、防震、防腐和适应各种工作环境等功能。图 7-2 节气门位置传感器安装位置*4.电位计是如何进行工作的？图 7-3 电位计 1 图7-4 电位计 2 图 7-5 电位计 3 图7-6 电位计 4 1.观察图 7-3、7-4、7-5、7-6 中，项的滑片电压最高，并利用欧姆定律解释原因。2.假如滑片接触不良，则滑片电压容易出现什么样的变化？3.假如滑片接触不良，则滑片电阻容易出现什么样的变化？4.假如你怀疑该电位计出现故障，你将如何进行检测？*5.比较节气门位置传感器电路与电位计的电路。1. 对比图 7-7 和图 7-8，你是否发现有相似的地方？ 图 7-7 电位计 图 7-8 节气门位置传感器电路图 图 7-7中 A 相当于图 7-8 中 E2 图 7-7...
