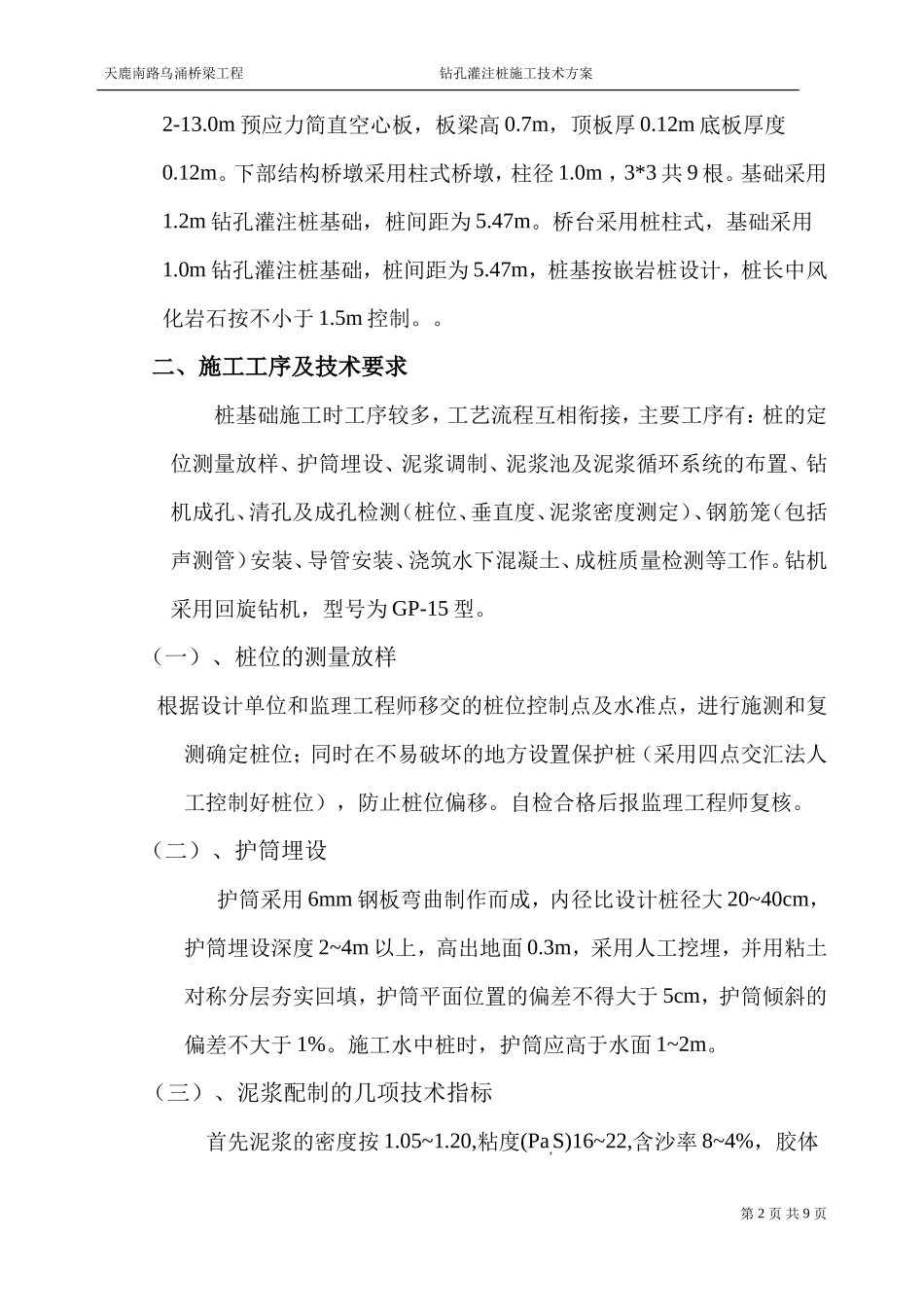

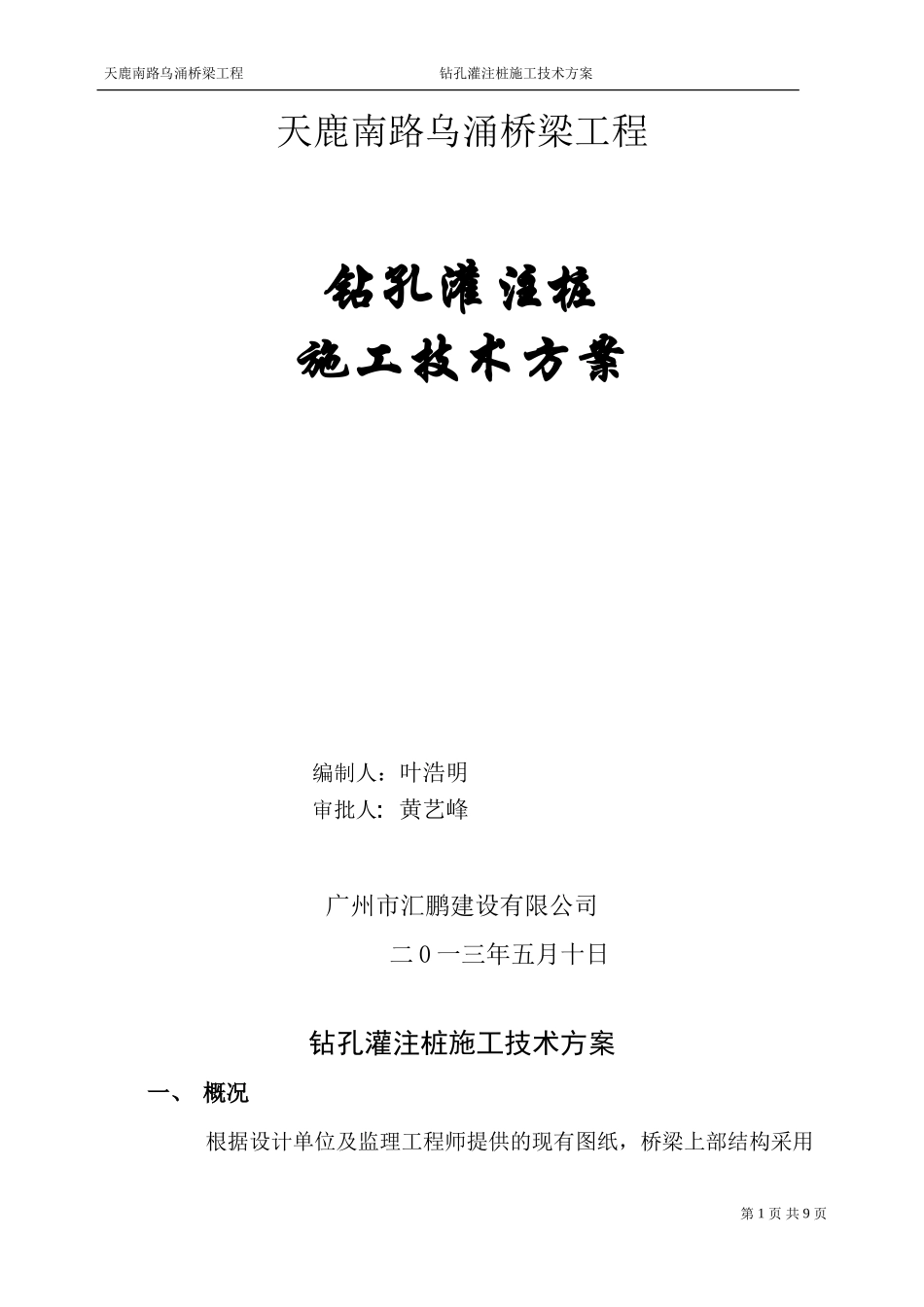

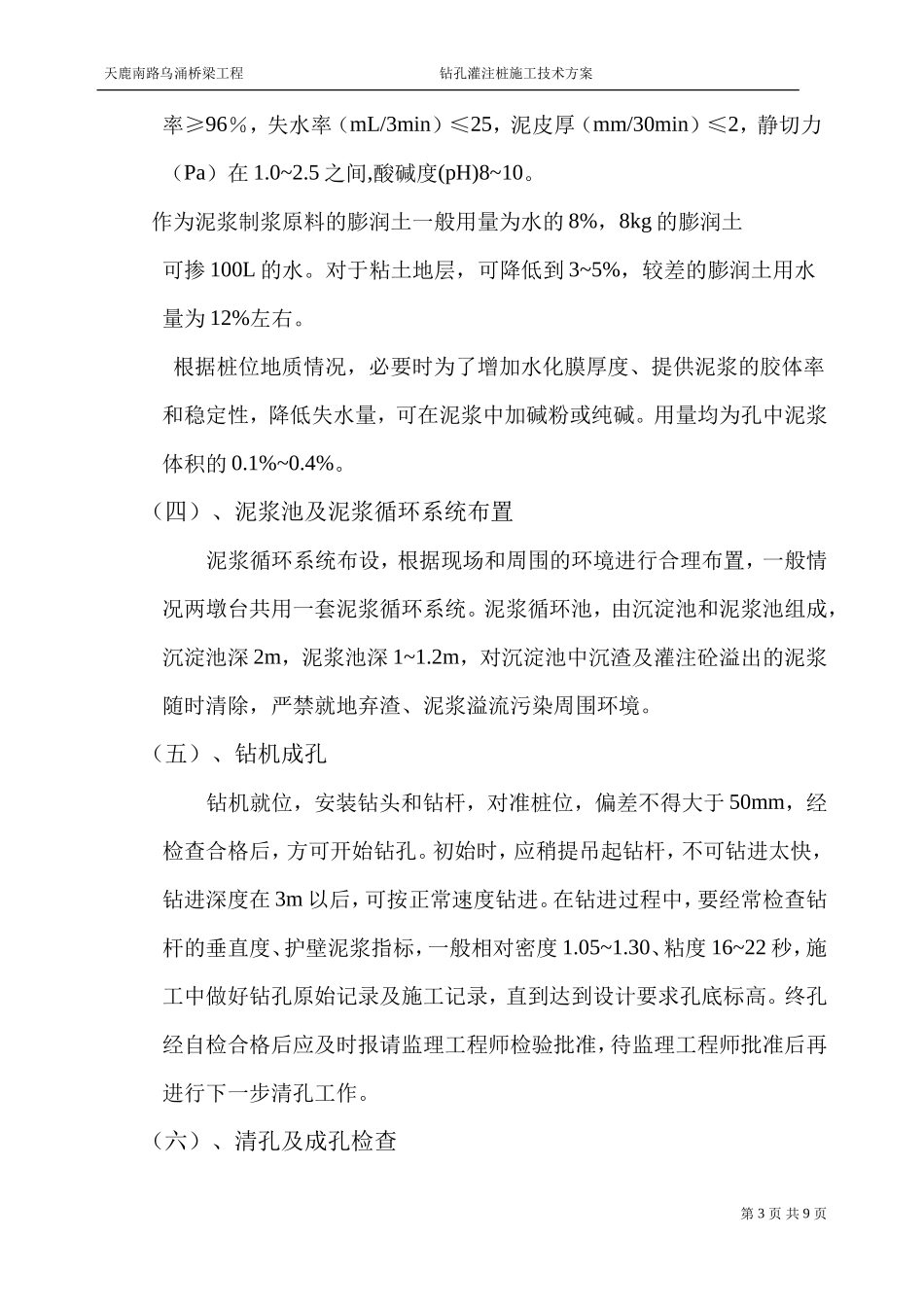

天鹿南路乌涌桥梁工程 钻孔灌注桩施工技术方案 天鹿南路乌涌桥梁工程钻孔灌注桩施工技术方案编制人：叶浩明审批人: 黄艺峰广州市汇鹏建设有限公司二 0 一三年五月十日钻孔灌注桩施工技术方案一、 概况根据设计单位及监理工程师提供的现有图纸，桥梁上部结构采用第 1 页 共 9 页天鹿南路乌涌桥梁工程 钻孔灌注桩施工技术方案 2-13.0m 预应力简直空心板，板梁高 0.7m，顶板厚 0.12m 底板厚度0.12m。下部结构桥墩采用柱式桥墩，柱径 1.0m ，3*3 共 9 根。基础采用1.2m 钻孔灌注桩基础，桩间距为 5.47m。桥台采用桩柱式，基础采用1.0m 钻孔灌注桩基础，桩间距为 5.47m，桩基按嵌岩桩设计，桩长中风化岩石按不小于 1.5m 控制。。二、施工工序及技术要求桩基础施工时工序较多，工艺流程互相衔接，主要工序有：桩的定位测量放样、护筒埋设、泥浆调制、泥浆池及泥浆循环系统的布置、钻机成孔、清孔及成孔检测（桩位、垂直度、泥浆密度测定）、钢筋笼（包括声测管）安装、导管安装、浇筑水下混凝土、成桩质量检测等工作。钻机采用回旋钻机，型号为 GP-15 型。（一）、桩位的测量放样 根据设计单位和监理工程师移交的桩位控制点及水准点，进行施测和复测确定桩位；同时在不易破坏的地方设置保护桩（采用四点交汇法人工控制好桩位），防止桩位偏移。自检合格后报监理工程师复核。（二）、护筒埋设护筒采用 6mm 钢板弯曲制作而成，内径比设计桩径大 20~40cm，护筒埋设深度 2~4m 以上，高出地面 0.3m，采用人工挖埋，并用粘土对称分层夯实回填，护筒平面位置的偏差不得大于 5cm，护筒倾斜的偏差不大于 1%。施工水中桩时，护筒应高于水面 1~2m。（三）、泥浆配制的几项技术指标首先泥浆的密度按 1.05~1.20,粘度(Pa,S)16~22,含沙率 8~4%，胶体第 2 页 共 9 页天鹿南路乌涌桥梁工程 钻孔灌注桩施工技术方案 率≥96％，失水率（mL/3min）≤25，泥皮厚（mm/30min）≤2，静切力（Pa）在 1.0~2.5 之间,酸碱度(pH)8~10。 作为泥浆制浆原料的膨润土一般用量为水的 8%，8kg 的膨润土可掺 100L 的水。对于粘土地层，可降低到 3~5%，较差的膨润土用水量为 12%左右。 根据桩位地质情况，必要时为了增加水化膜厚度、提供泥浆的胶体率和稳定性，降低失水量，可在泥浆中加碱粉或纯碱。用量均为孔中泥浆体积的 0.1%~0.4%。（四）、泥浆池及泥浆循环系统布置泥浆循环系统布设，根据现场和周围的环境进行合理布置，一...
