传感器课程设计——霍尔传感器测量磁场

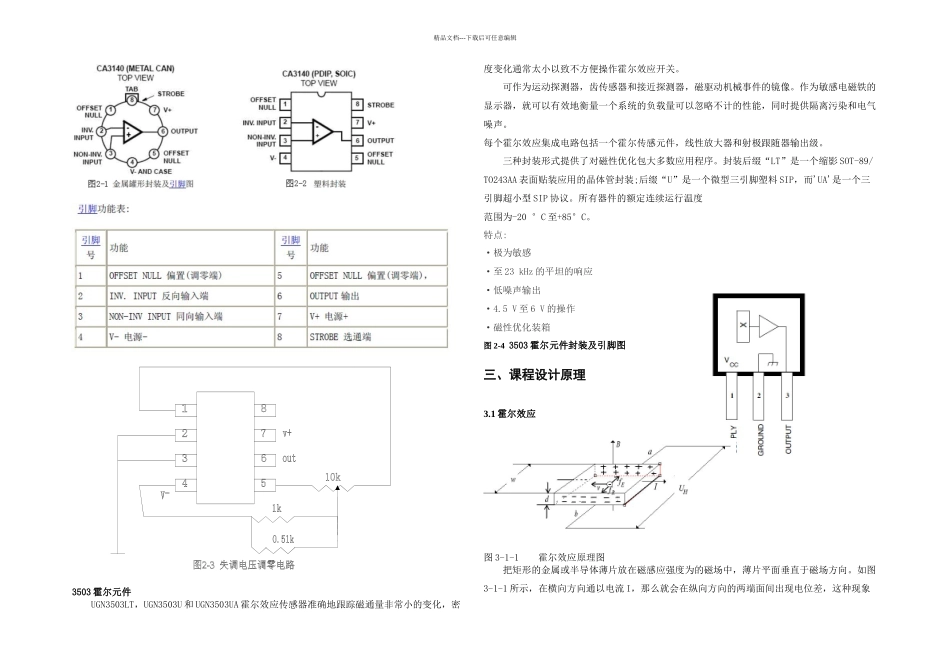

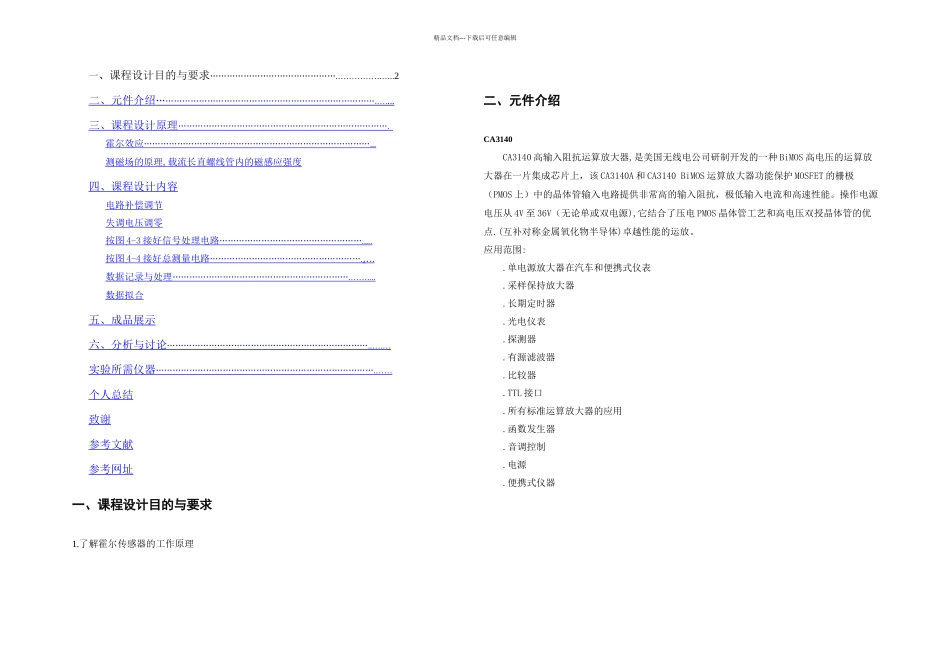

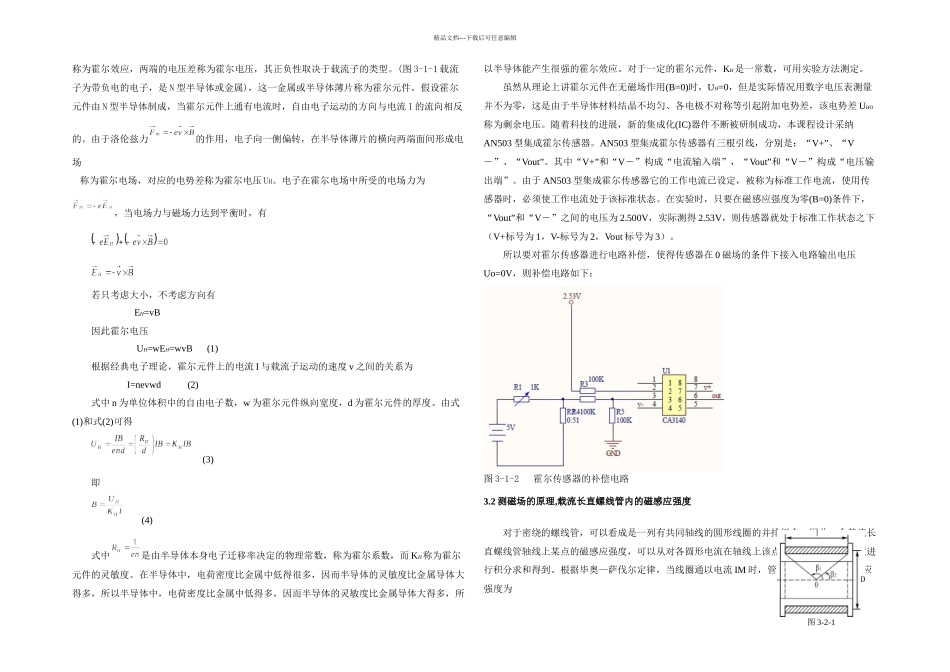

精品文档---下载后可任意编辑一、课程设计目的与要求……………………………………….…………….…..2二、元件介绍 … ………………………………………………………………… .…. ... 三、课程设计原理 ………………………………………………………………… . 霍尔效应 ……………………………………………………………………… ... 测磁场的原理 , 载流长直螺线管内的磁感应强度 四、课程设计内容 电路补偿调节 失调电压调零 按图 4-3 接好信号处理电路 …………………………………………… ..... 按图 4-4 接好总测量电路 ……………………………………………… . …. 数据记录与处理 ……………………………………………………… .…….... 数据拟合 五、成品展示 六、分析与讨论 ……………………………………………………………… ..….… 实验所需仪器 …………………………………………………………………… .…… 个人总结 致谢 参考文献 参考网址 一、课程设计目的与要求1.了解霍尔传感器的工作原理二、元件介绍CA3140CA3140 高输入阻抗运算放大器,是美国无线电公司研制开发的一种 BiMOS 高电压的运算放大器在一片集成芯片上，该 CA3140A 和 CA3140 BiMOS 运算放大器功能保护 MOSFET 的栅极（PMOS 上）中的晶体管输入电路提供非常高的输入阻抗，极低输入电流和高速性能。操作电源电压从 4V 至 36V（无论单或双电源),它结合了压电 PMOS 晶体管工艺和高电压双授晶体管的优点.(互补对称金属氧化物半导体)卓越性能的运放。 应用范围: .单电源放大器在汽车和便携式仪表.采样保持放大器.长期定时器.光电仪表.探测器.有源滤波器.比较器.TTL 接口.所有标准运算放大器的应用.函数发生器.音调控制.电源.便携式仪器 精品文档---下载后可任意编辑3503 霍尔元件UGN3503LT，UGN3503U 和 UGN3503UA 霍尔效应传感器准确地跟踪磁通量非常小的变化，密度变化通常太小以致不方便操作霍尔效应开关。可作为运动探测器，齿传感器和接近探测器，磁驱动机械事件的镜像。作为敏感电磁铁的显示器，就可以有效地衡量一个系统的负载量可以忽略不计的性能，同时提供隔离污染和电气噪声。每个霍尔效应集成电路包括一个霍尔传感元件，线性放大器和射极跟随器输出级。三种封装形式提供了对磁性优化包大多数应用程序。封装后缀“LT”是一个缩影 SOT-89/TO243AA 表面贴装应用的晶体管封装;后缀“U”...
