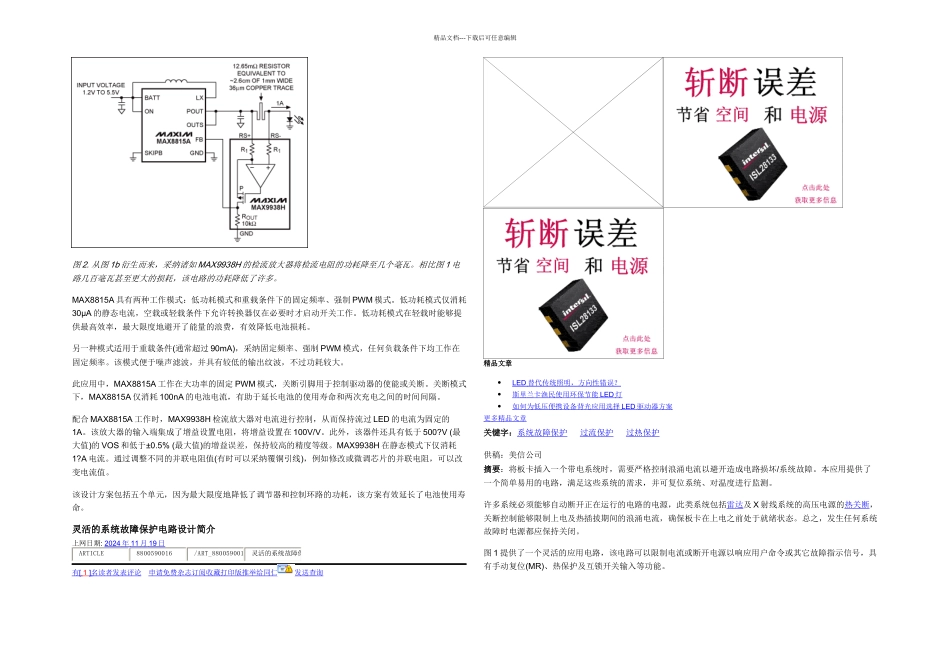

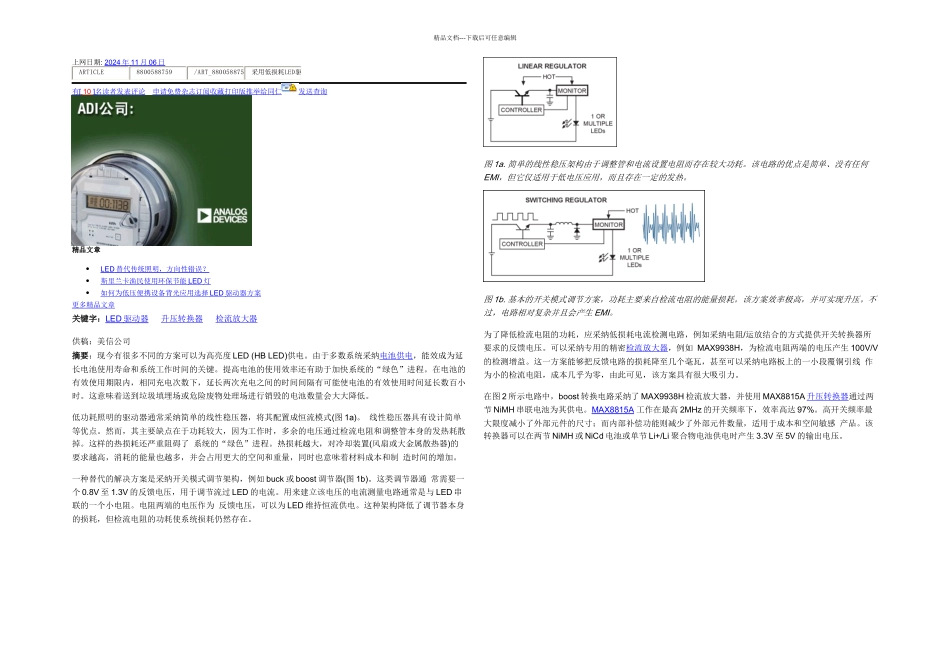

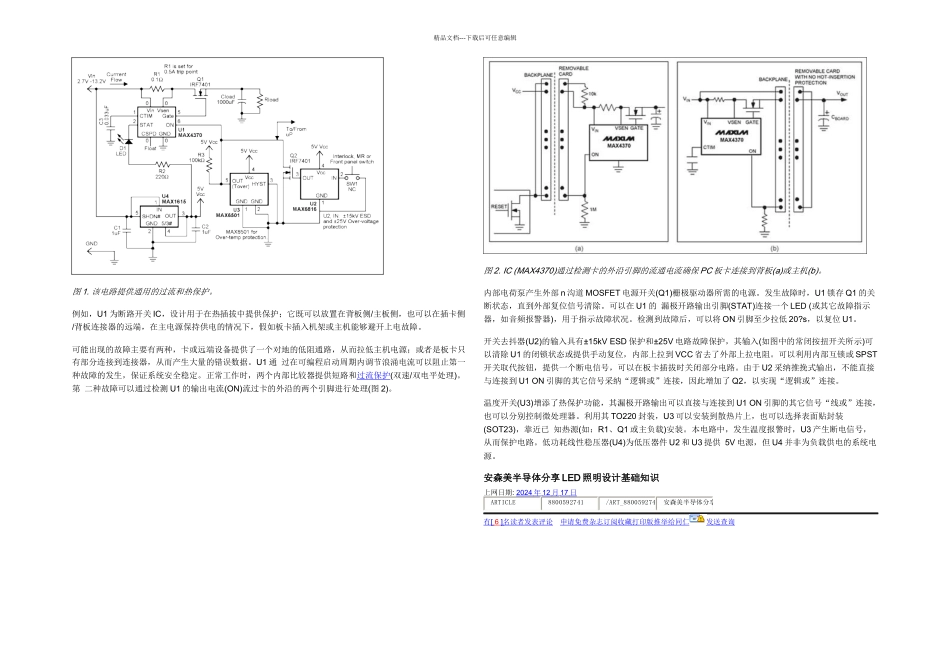

精品文档---下载后可任意编辑上网日期: 2024 年 11 月 06 日 有 [ 10 ] 名读者发表评论 申请免费杂志 订阅 收藏 打印版 推举给同仁 发送查询精品文章LED 替代传统照明,方向性错误? 斯里兰卡渔民使用环保节能 LED 灯 如何为低压便携设备背光应用选择 LED 驱动器方案 更多精品文章关键字:LED 驱动器 升压转换器 检流放大器 供稿:美信公司 摘要:现今有很多不同的方案可以为高亮度 LED (HB LED)供电。由于多数系统采纳电池供电,能效成为延长电池使用寿命和系统工作时间的关键。提高电池的使用效率还有助于加快系统的“绿色”进程。在电池的有效使用期限内,相同充电次数下,延长两次充电之间的时间间隔有可能使电池的有效使用时间延长数百小时。这意味着送到垃圾填埋场或危险废物处理场进行销毁的电池数量会大大降低。 低功耗照明的驱动器通常采纳简单的线性稳压器,将其配置成恒流模式(图 1a)。 线性稳压器具有设计简单等优点。然而,其主要缺点在于功耗较大,因为工作时,多余的电压通过检流电阻和调整管本身的发热耗散掉。这样的热损耗还严重阻碍了 系统的“绿色”进程。热损耗越大,对冷却装置(风扇或大金属散热器)的要求越高,消耗的能量也越多,并会占用更大的空间和重量,同时也意味着材料成本和制 造时间的增加。 一种替代的解决方案是采纳开关模式调节架构,例如 buck 或 boost 调节器(图 1b)。这类调节器通 常需要一个 0.8V 至 1.3V 的反馈电压,用于调节流过 LED 的电流。用来建立该电压的电流测量电路通常是与 LED 串联的一个小电阻。电阻两端的电压作为 反馈电压,可以为 LED 维持恒流供电。这种架构降低了调节器本身的损耗,但检流电阻的功耗使系统损耗仍然存在。 图 1a. 简单的线性稳压架构由于调整管和电流设置电阻而存在较大功耗。该电路的优点是简单、没有任何EMI,但它仅适用于低电压应用,而且存在一定的发热。图 1b. 基本的开关模式调节方案,功耗主要来自检流电阻的能量损耗。该方案效率极高,并可实现升压。不过,电路相对复杂并且会产生 EMI。为了降低检流电阻的功耗,应采纳低损耗电流检测电路,例如采纳电阻/运放结合的方式提供开关转换器所要求的反馈电压。可以采纳专用的精密检流放大器,例如 MAX9938H,为检流电阻两端的电压产生 100V/V的检测增益。这一方案能够把反馈电路的损耗降至几个毫瓦,甚至可以采纳电路板上的一小段覆铜引线 作为...
