停车场计数器课程设计说明书

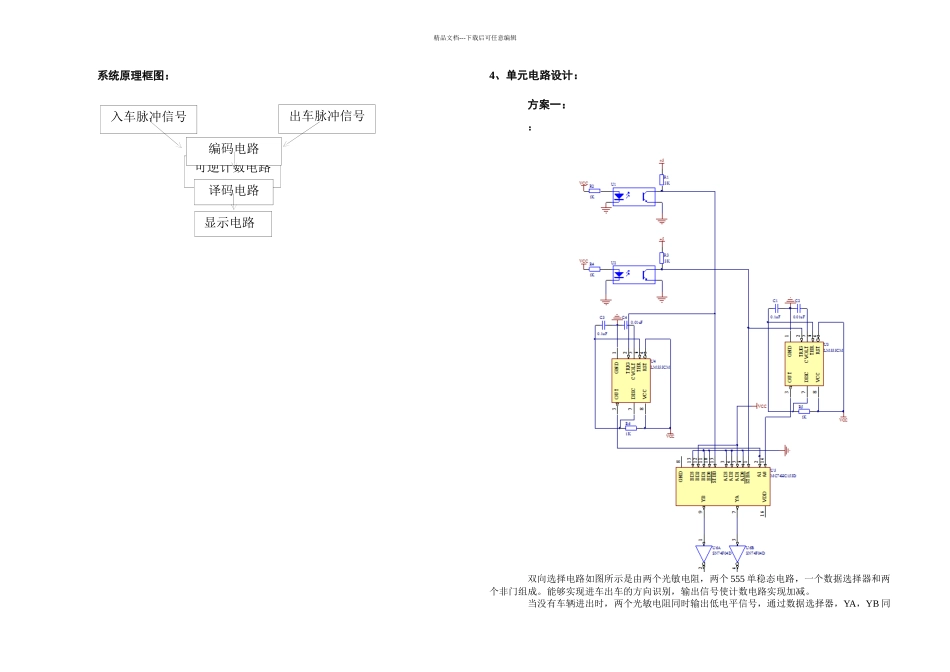

课程设计说明书（2024/2024 学年第二学期）课程名称 ： 电子技术课程设计 题 目 ：停车场车位管理电路设计专业班级 ： 电气 1401 学生姓名 ：学 号： 指导老师 ：韩天祥设计周数 ： 2 周 设计成绩 ： 2024 年 7 月 2 日中文摘要本次课程设计的题目是停车场车位管理电路设计，实际上是对计数器功能设计的延伸，主要工作部分是计数器的设计，由于空余停车位数要求可加可减，因此采纳十进制可逆计数器。在信号转换电路中，采纳的是 555 定时器组成的单稳态触发器，模拟车辆进出时通过光电门的断开闭合形成的脉冲信号，对输入的信号进行整形，通过两个开关控制车辆的进与出，输出信号输送到可逆计数器中，进行加或减计数，每个可逆计数器可以显示 0～9 个数，整个电路由 3 个十进制互逆计数器联级组成，从左到右分别为百位，十位，个位。可逆计数器的输出信号传输到译码器，然后译码器将输出的 8421BCD 码转换成共阴极七段数码管需要的逻辑状态,并且为保证数码管正常工作提供足够的工作电流，最后数码管把十进制数显示出来。关键词：可逆计数电路，译码电路，共阴极数码显示器，编码器目录 中文摘要 01、课程设计目的：02、课程设计的内容及要求：02.1 课程设计内容：02.2 课程设计要求：03、总体方案设计：03.1 工作原理分析：03.2 系统原理框图：14、单元电路设计：14.1 方案一：14.1.1 双向选择电路：14.1.2 手动调整电路:24.1.3 计数电路:24.1.3 显示电路:24.1.4 锁脉冲电路:24.1.5 报警系统：24.2 方案二：34.2.1 方向识别电路：334.3 相关元器件 34.3.1 4019234.3.2 CD401334.3.3 74HC4511D44.3.4 CD4019244.3.5 74HC153D45、电路板制作：56、 设计课题技术总结：57、心得体会：58、参考文献：5附录：5总体电路：5元器件清单：5课程设计成绩评定表：61、课程设计目的：通过本课程设计，使学生加强对电子技术课程内容的理解和掌握，熟悉集成电路的和半导体原件的使用方法，掌握可任意预置的定时显示报警系统的构成、原理与设计方法，进一步提高分析解决实际问题的综合能力以及如何使用 Altium Designer。2、课程设计的内容及要求：课程设计内容：某停车场为了便于车辆进出的控制，需要自动通知欲停泊的车辆有无空位，及车辆的准入控制，试设计一个由电子电路实现的、实时监测进车出车、显示停车场空余的泊车位数目、最大停车位数可设定、无空位告警提示的“停车场车位管理系统”。课程...
