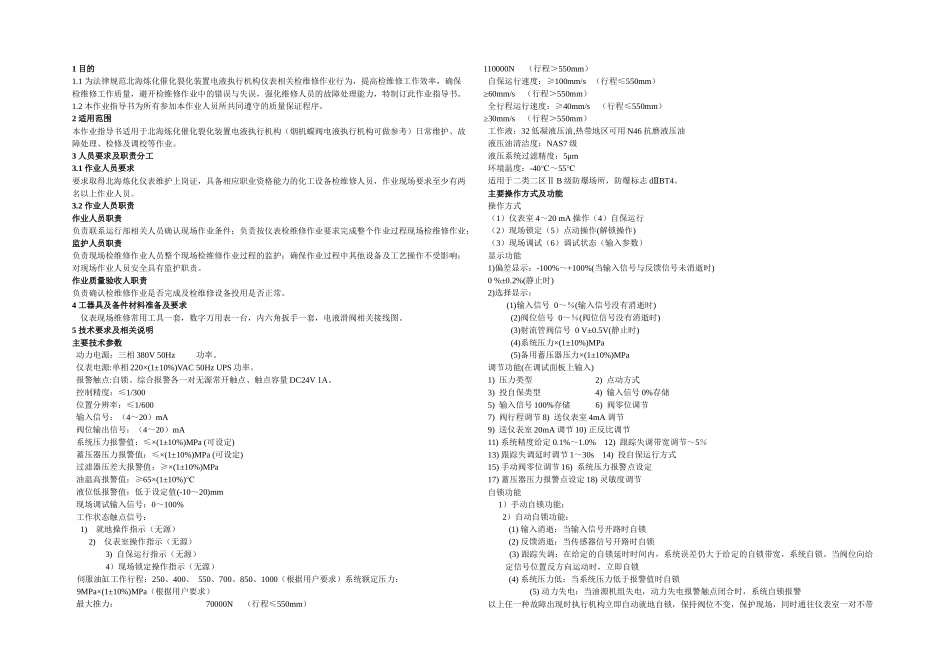

1 目的1.1 为法律规范北海炼化催化裂化装置电液执行机构仪表相关检维修作业行为,提高检维修工作效率,确保检维修工作质量,避开检维修作业中的错误与失误,强化维修人员的故障处理能力,特制订此作业指导书。1.2 本作业指导书为所有参加本作业人员所共同遵守的质量保证程序。2 适用范围本作业指导书适用于北海炼化催化裂化装置电液执行机构(烟机蝶阀电液执行机构可做参考)日常维护、故障处理、检修及调校等作业。3 人员要求及职责分工3.1 作业人员要求要求取得北海炼化仪表维护上岗证,具备相应职业资格能力的化工设备检维修人员,作业现场要求至少有两名以上作业人员。3.2 作业人员职责作业人员职责负责联系运行部相关人员确认现场作业条件;负责按仪表检维修作业要求完成整个作业过程现场检维修作业;监护人员职责负责现场检维修作业人员整个现场检维修作业过程的监护;确保作业过程中其他设备及工艺操作不受影响;对现场作业人员安全具有监护职责。作业质量验收人职责负责确认检维修作业是否完成及检维修设备投用是否正常。4 工器具及备件材料准备及要求仪表现场维修常用工具一套,数字万用表一台,内六角扳手一套,电液滑阀相关接线图。5 技术要求及相关说明主要技术参数动力电源:三相 380V 50Hz 功率。仪表电源:单相 220×(1±10%)VAC 50Hz UPS 功率。报警触点:自锁、综合报警各一对无源常开触点、触点容量 DC24V 1A。控制精度:≤1/300位置分辨率:≤1/600输入信号:(4~20)mA阀位输出信号:(4~20)mA系统压力报警值:≤×(1±10%)MPa (可设定)蓄压器压力报警值:≤×(1±10%)MPa (可设定)过滤器压差大报警值:≥×(1±10%)MPa油温高报警值:≥65×(1±10%)℃液位低报警值:低于设定值(-10~20)mm现场调试输入信号:0~100%工作状态触点信号: 1) 就地操作指示(无源) 2) 仪表室操作指示(无源)3) 自保运行指示(无源)4)现场锁定操作指示(无源)伺服油缸工作行程:250、400、 550、700、850、1000(根据用户要求)系统额定压力:9MPa×(1±10%)MPa(根据用户要求)最大推力: 70000N (行程≤550mm)110000N (行程>550mm)自保运行速度:≥100mm/s (行程≤550mm)≥60mm/s (行程>550mm)全行程运行速度:≥40mm/s (行程≤550mm)≥30mm/s (行程>550mm)工作液:32 低凝液压油,热带地区可用 N46 抗磨液压油液压油清洁度:NAS7 级液压系统过滤精度:5μm环境温度:-40℃~55℃适用...
