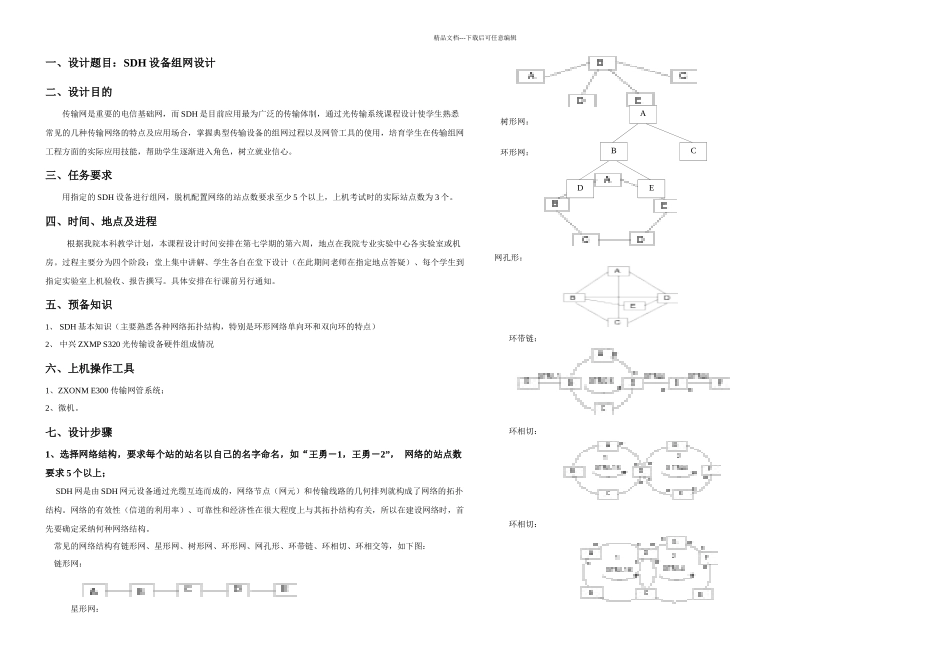

精品文档---下载后可任意编辑一、设计题目：SDH 设备组网设计二、设计目的传输网是重要的电信基础网，而 SDH 是目前应用最为广泛的传输体制，通过光传输系统课程设计使学生熟悉常见的几种传输网络的特点及应用场合，掌握典型传输设备的组网过程以及网管工具的使用，培育学生在传输组网工程方面的实际应用技能，帮助学生逐渐进入角色，树立就业信心。三、任务要求用指定的 SDH 设备进行组网，脱机配置网络的站点数要求至少 5 个以上，上机考试时的实际站点数为 3 个。四、时间、地点及进程根据我院本科教学计划，本课程设计时间安排在第七学期的第六周，地点在我院专业实验中心各实验室或机房。过程主要分为四个阶段：堂上集中讲解、学生各自在堂下设计（在此期间老师在指定地点答疑）、每个学生到指定实验室上机验收、报告撰写。具体安排在行课前另行通知。五、预备知识1、 SDH 基本知识（主要熟悉各种网络拓扑结构，特别是环形网络单向环和双向环的特点）2、 中兴 ZXMP S320 光传输设备硬件组成情况六、上机操作工具1、ZXONM E300 传输网管系统；2、微机。七、设计步骤1、选择网络结构，要求每个站的站名以自己的名字命名，如“王勇－1，王勇－2”， 网络的站点数要求 5 个以上； SDH 网是由 SDH 网元设备通过光缆互连而成的，网络节点（网元）和传输线路的几何排列就构成了网络的拓扑结构。网络的有效性（信道的利用率）、可靠性和经济性在很大程度上与其拓扑结构有关，所以在建设网络时，首先要确定采纳何种网络结构。 常见的网络结构有链形网、星形网、树形网、环形网、网孔形、环带链、环相切、环相交等，如下图： 链形网：星形网：树形网：环形网： 网孔形： 环带链：环相切：环相切：ABCDEPWAPWAOWBET1SCBOIB1OIB1CSBCSBMET1MET1MET1MET1SCBNCP精品文档---下载后可任意编辑 上述各种网络的特点以及应用场合，请参考有关 SDH 方面的文献。在确定网络结构的同时还要确定其应用方式，即业务信号的传输是单向还是双向，对于链形、星形、树形、点对点这几种网络，业务信号应双向传输，而对于环形网，假如业务呈集中分布，一般将该环设为二纤通道保护环；而假如业务分布分散，则将该环设为二纤双向复用段保护环。所谓业务呈集中分布，是指网络中有一个业务相对集中的站，该站与其他大多数站的有业务，而其他各站之间没有业务或仅有少量业务；所谓业务分布分散，是指网络中没有明显的业务中心站，各站之间互有业务...
