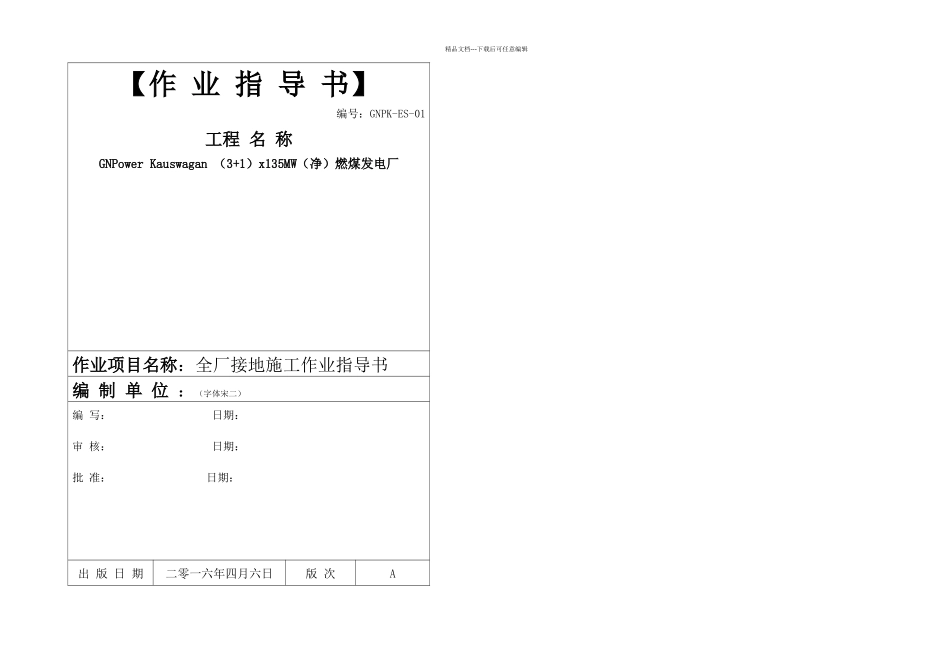

精品文档---下载后可任意编辑【作 业 指 导 书】编号：GNPK-ES-01工程 名 称GNPower Kauswagan （3+1）x135MW（净）燃煤发电厂作业项目名称：全厂接地施工作业指导书编 制 单 位 ：（字体宋二）编 写： 日期：审 核： 日期：批 准： 日期：出 版 日 期二零一六年四月六日版 次A精品文档---下载后可任意编辑目 录1 工程概况及主要工程量 3工程概况 21.2 区域概况 21.3 适用范围 2主要工程量 22 编制依据 33 作业前的条件和准备 33.1 技术准备 3. 3.2 作业人员 3作业机具 33.4 安全器具 4主要材料计划 4工序交接 44 作业的程序和方法 44.1 施工工艺流程 44.1.1 室外接地安装施工工艺流程 4室内接地安装施工工艺流程 44.2 施工程序和方法 5接地铜棒的安装 54.2.2 主接地网及设备接地网的安装 54.2.2.1 主接地网及设备接地网的安装要求 54.2.2.2 主接地网及设备接地网安装方法 64.2.3 放热焊施工工艺及要求 84.2.3.1 施工工艺 8放热焊操作注意事项 8焊粉应用时的注意事项 9模具和模夹的准备与要点 9线缆熔接的准备工作和要领 9铜线与钢板表面熔接的准备工作和要领 9焊接头表面质量要求 94.2.3.8 不合格焊点的处理 105 保证工期的措施 105.1 影响工程进度的主要因素 105.2 保证工期的措施 106 技术经济分析 107 质量标准和检查要求 10质量标准 107.2 质量的保证措施 10质量通病及预防措施 10强制性条文 10检查要求 107.5.1 屋外接地装置的安装质量检查要求 10屋内接地装置的安装质量检查要求 Error: Reference source not found8 作业的安全要求及环境条件 118.1 作业的安全要求 118.2 作业的环境要求 128.3 作业的安全危害因素分析表（见附表 1）128.4 作业的环境因素辨识和控制（见附表 2）129 附表 1212121 工程概况及主要工程量工程概况菲律宾考斯瓦根 4×135MW 燃煤电站工程，由 GNPOWER KAUSWAGAN LtD. CO 投资兴建；上海电力建设有限责任公司和河南省电力勘测设计院联合 EPC 总承包。其全厂接地系统分为地下主接地网、厂房内的安全接地网、仪表（电子）接地网、防雷接地等。主接地网及次接地网（裸铜绞合导线）规格根据设备电压等级区域划分，主要有：240、185、70、35mm2 （不限于以上规格），埋深为室外地坪-800mm，裸铜导线连接方式为放热焊接。主接地网与建筑物基础内的预埋钢板连接，预埋钢板和主钢筋相连。每个...
